Power Designer完成类图的具体操作方法

我们需要先打开PowerDesigner软件，选择菜单文件->建立新模型，或者敲击键盘ctrl+N

这时弹出建立新模型窗口，模型类型选择Object-Oriented Model，图选择Class Diagram,输入模型名称，例如ObjectOrientedModel_1，选择对象语言为Java，点击OK

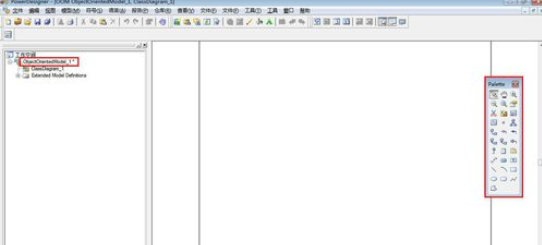

PowerDesigner会创建名称为ObjectOrientedModel_1的模型工程，在Palette面板中会列出可以操作组件符号，对于类图来说，主要使用的是Class(类),Interface(接口)及部分关系组件等

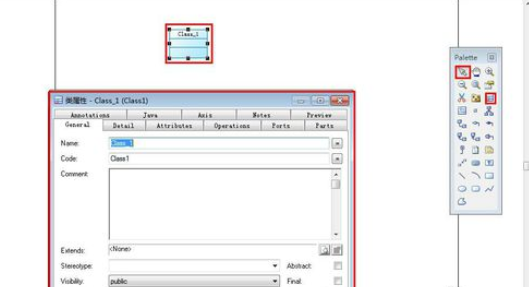

这时我们单击Palette工具栏中的Class图标，在工作区中点击即创建一个类。单击Palette工具栏中的箭头(pointer)，双击类图的图形符号，打开类属性(Class Properties)窗口。

然后我们在类属性窗口中的General和Detail页签中可以设置类的基本属性、类属性、类方法，例如机动车类

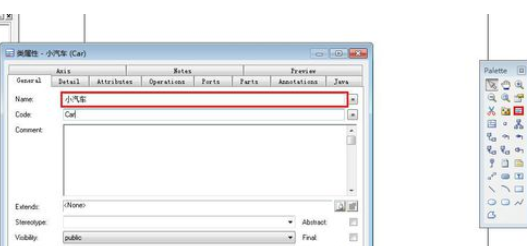

接下来我们再单击Palette工具栏中的Class图标，在工作区中点击即创建另一个类，并设置类名、类属性、类方法，例如小汽车类

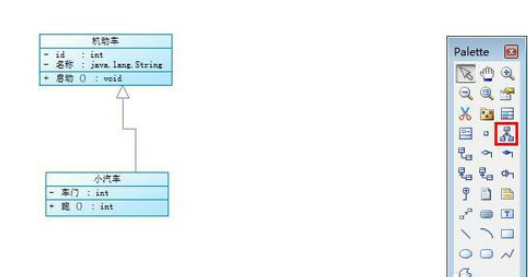

单击Palette工具栏中的Genaralization图标，点击小汽车类，并拖动鼠标到机动车类，实现小汽车类继承机动车类

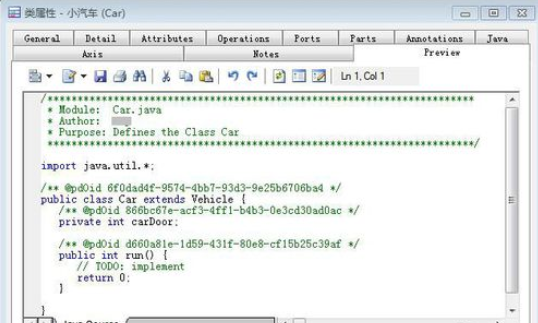

最后我们双击小汽车类图标，弹出类属性窗口，选中预览(preview)页签，即可看到类生成的java代码

相信大家看完Power Designer完成类图的具体操作方法，肯定可以学会的。
