CorelDraw X4绘制深圳地铁线路图的操作教程

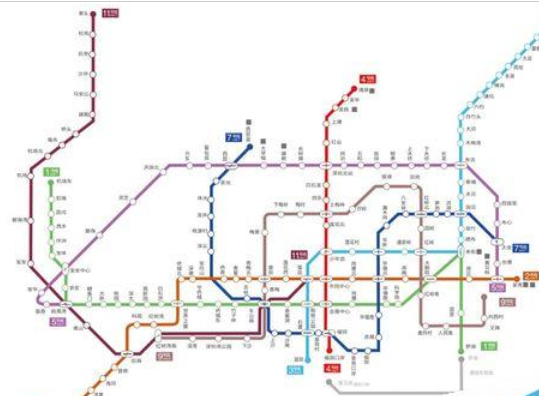

首先我们先在网上查看与搜索关于“深圳地铁最新线路图”，由于网上的多为像素与尺寸比较小的JPG图片，如果想打印大尺寸的画面，那么会不清晰，因此，我们使用CorelDRAW X4进行重新的绘制，这样便可以绘制出一张矢量的“深圳地铁最新线路图”了，可以设置相关输出尺寸进行打印输出了。如下图：

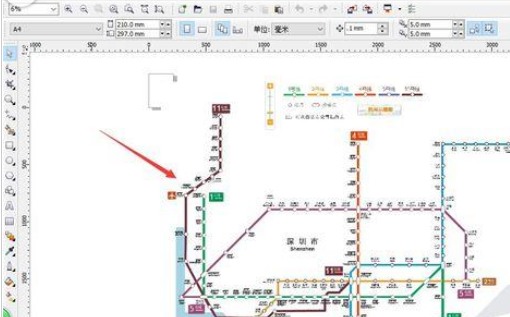

接着我们打开CorelDRAW X4，将提前准备好的JPG地铁最新线路图导入到CorelDRAW工作台上，如下图：

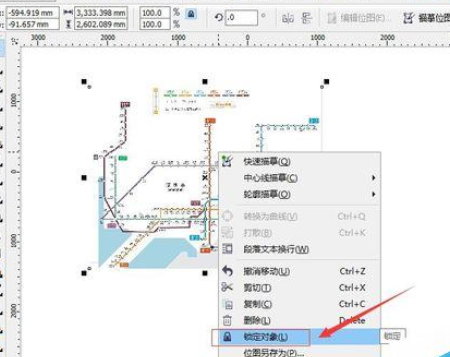

这时在导入的JPG地铁最新线路图素材上，鼠标点击右键，对图层进行锁定，这样为了方便在上面进行绘制线路，避免绘制过程中误拖动图层，发生位置的问题。

接下来我们在CorelDRAW X4左侧工具栏上“手绘”工具下的小三角，弹出下拉菜单选项，选择“贝塞尔”工具，在工作台上，对照线路进行绘制线条，如下图：

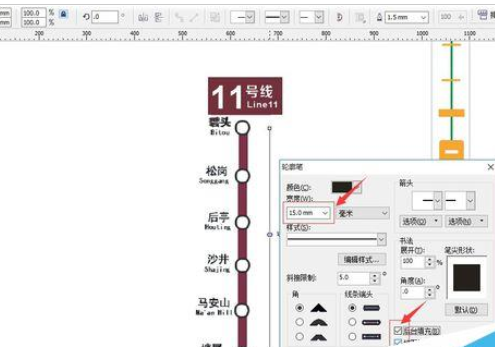

然后选择刚绘制的线条，按F12键，弹出“轮廓笔”菜单，设置适当的宽度，如我们设置为15mm，这个宽度可以根据需要设;勾选下面的“后台填充”与“按图像比例显示”，并选择好颜色。

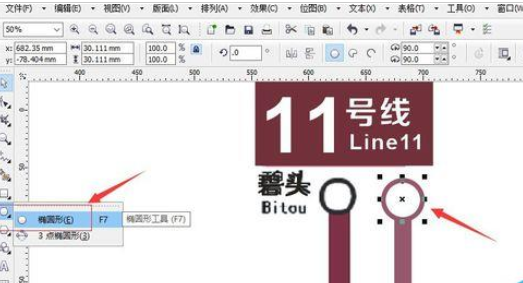

在工具栏选择“椭圆形”工具，按住shift键进行圆形绘制，对照素材图型大小进行绘制，在颜色选择栏里右键点击颜色变更圆形的边框颜色，填充圆形中间为白色，同时完成后按F12如上操作，设置圆形边框线条的大小。(例如设置宽度为8mm，并勾选下面的“后台填充”与“按图像比例显示”)，然后复制多个圆形图，对照线路上进行排列。

对照图片素材，在工具栏上选择“文本”工具，输入站点名称与英文名称，如下图：

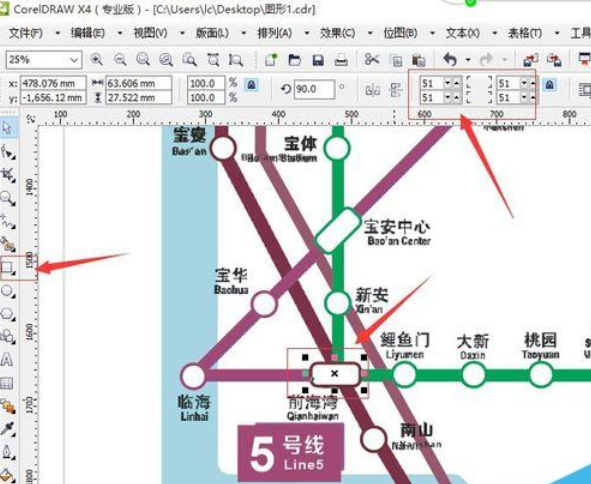

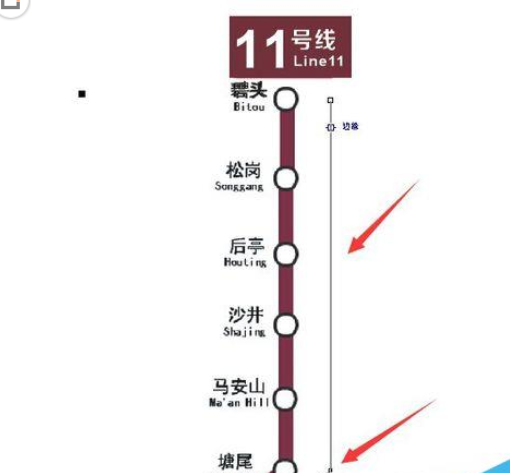

根据上述的步骤，进行对照绘制，沿着线路进行不同的颜色线条绘制，并输站点名称的中英文。对于线路上的交接点绘制，选择矩形工具，绘制出一个长方形，并按F12，设置边框大小与颜色，方法参数上述步骤。然后，选择“选择”工具，将矩形四角拖动，变成圆角。如下图。

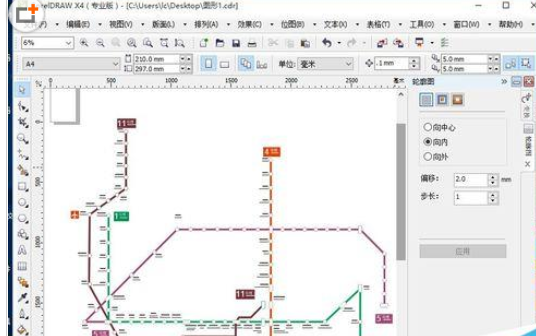

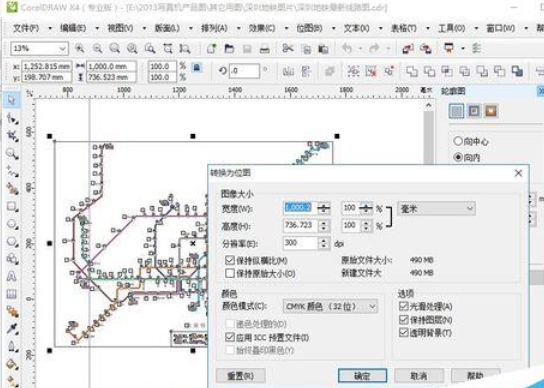

细心绘制线条线路，并调整好，绘制完成后，由于是CDR绘制的矢量图，这样导出JPG格式图片后，就可以自行设置导出的尺寸了。如下图：

最后一张漂亮的深圳地铁最新线路图绘制完成。

注意事项：

在绘制线条过程中可以分别对线条进行锁定，避免移动到位置。绘制完成后再取消锁定即可。

根据上文为各位讲述的CorelDraw X4绘制深圳地铁线路图的具体操作流程，你们是不是都学会了呀!
