Protel99se如何绘制sch(原理图)的元器件库？创建元器件库的步骤如下：

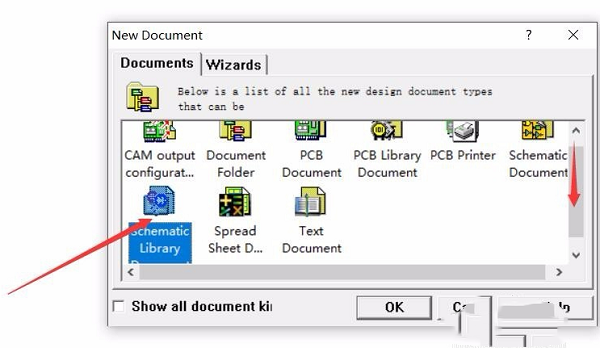

1.启动软件：打开Protel 99 SE，开始新的设计项目。通过“File”菜单选择“New”，创建一个“Schematic library”文件，这是绘制元器件库的起点。新创建的库文件会以.lib格式保存，双击打开。

2.创建新元件：在菜单栏选择“Tool”，点击“New Component”开始制作新元件。

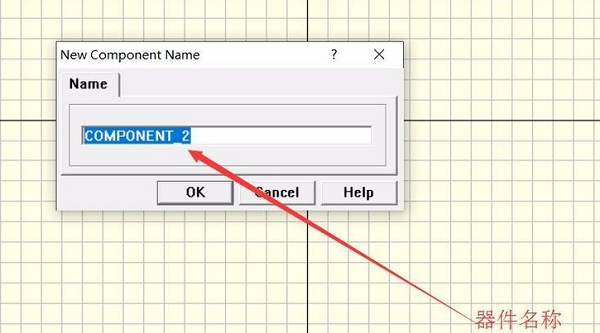

3.命名元件：在弹出的命名框中输入元件名称，如“Resistor”。

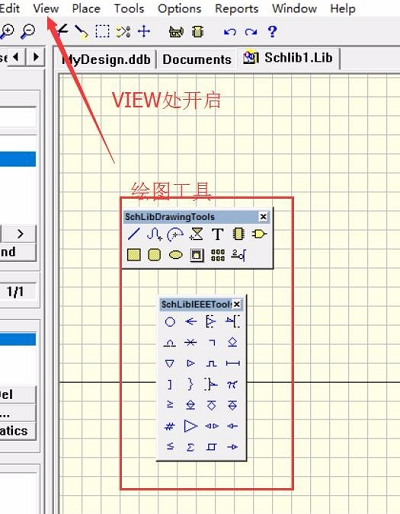

4.绘制元件图形：在“view”选项中选择绘图工具，绘制元件形状。以电阻为例，使用相应工具绘制其外观。

5.设置元件底色：选择元件底色，如蓝色，并确认。

6.绘制线条和放置银角：绘制完成后，选中线条使其变为黄色，使用“X+A”快捷键取消选中。然后选择“Silver Pads”放置银角。

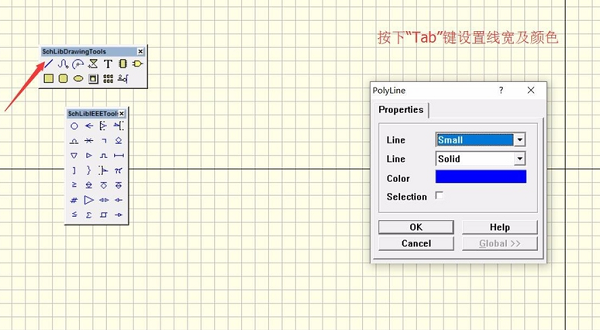

7.设置元件属性：按“Tab”键，弹出属性窗口，根据需要调整属性，点击“OK”确认。

通过这些步骤，你可以在Protel 99 SE中绘制并保存自定义元件。这些元件随后可以被添加到原理图中，用于电路设计。Protel 99 SE的元器件库功能为用户提供了极大的灵活性，使设计师能够根据需求设计出适合特定应用的电子元件。随着使用的深入，你将更加感受到Protel 99 SE在电路设计中的便捷和强大功能。
