protel99se怎么画封装？绘制Protel99SE封装库的详细步骤：

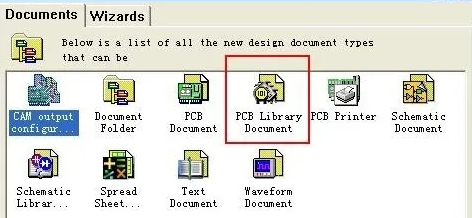

1.启动Protel99SE软件，创建一个新的工程。随后，进入Documents文件夹，通过右键点击空白区域，并在弹出的对话框中选择“PCB Library Document”。双击打开*.LIB文件，准备开始封装绘制。

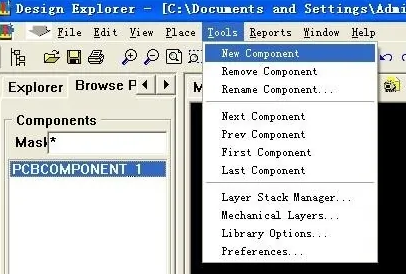

2.在软件界面的菜单栏中，选择“Tools”下的“New Component”选项，这将启动PCB元件封装向导。用户可以选择跟随向导进行操作，或者点击“Cancel”不使用向导，直接在“Components”目录下创建新的元件，并对其进行重命名。

3.根据个人的设计习惯，设置绘图原点和栅格大小，这是进行封装绘制前的基础设置步骤。

4.参照元件的规格说明书，设置引脚的直径和孔径大小。焊盘直径通常比孔径大0.5-0.8毫米，引脚间距一般设置在1.15-1.35毫米之间。根据具体的设计要求绘制焊盘和元件的边框。

5.根据规格说明书的尺寸要求绘制元件的边框，确保封装的外观严格符合设计规范。

6.Protel99SE提供了两种主要的封装创建方法：手工绘制和使用向导。手工法允许用户利用绘图工具根据设计需求自由绘制封装；向导法则通过预设的设计规则自动生成封装。通过PCB元件库管理器，用户可以方便地进行元件的浏览、添加、删除、放置和编辑引脚焊盘等操作，高效地完成封装库的创建和维护。

通过这些步骤，用户可以系统地掌握Protel99SE封装库的创建和管理，为电子设计项目提供坚实的基础。
