C4D怎么设计有凹槽的圆柱模型

想在C4D里给圆柱体“挖”出规整的凹槽？布尔运算绝对是你的首选利器。

今天，我们就手把手走一遍这个经典操作，关键几步，效果立现。

第一步：创建基础物体

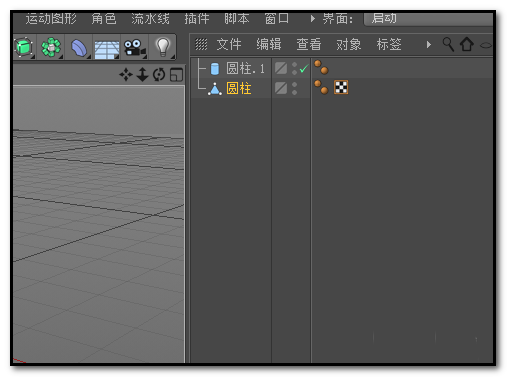

启动场景，创建两个圆柱基础物体。对象面板里会随即出现“圆柱”和“圆柱1”。先把它们俩都选中。

第二步：调整对象属性

调出对象属性面板。这里有个小细节：

• 把两个圆柱体的“方向”统一设置为“+Z”，确保轴向一致。

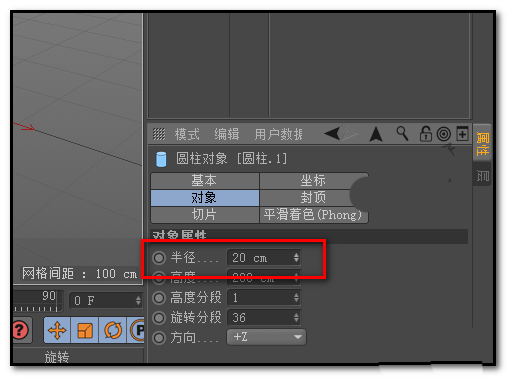

• 单独选中“圆柱1”，把它的半径参数修改为20。这是控制凹槽大小的关键数值，你可以根据实际需求调整。

第三步：转换可编辑对象

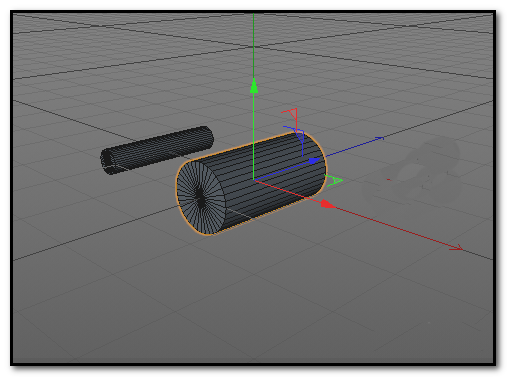

单独选中“圆柱”对象，直接按下键盘上的C键，将其转换为可编辑对象。这一步必不可少，为后续布尔运算做准备。

第四步：调整工具位置

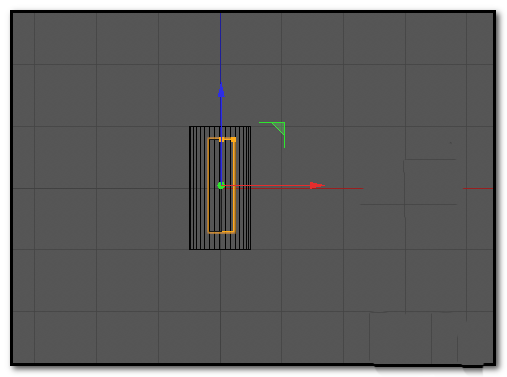

按下F2键切换到顶视图，视角更精准。

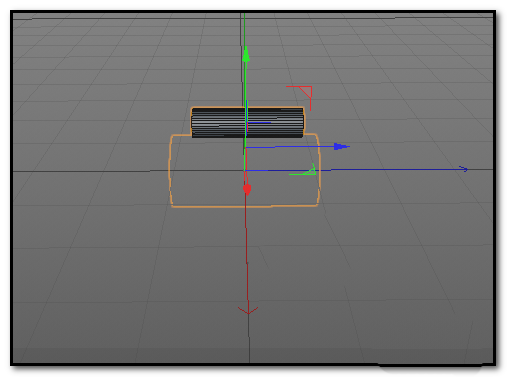

把“圆柱1”（我们的“挖槽工具”）移动到“圆柱”的正上方中心位置。然后，顺手把“圆柱1”的高度适当缩小，让它刚好能“嵌入”主体即可。

第五步：添加布尔生成器

按F1切回透视视图。

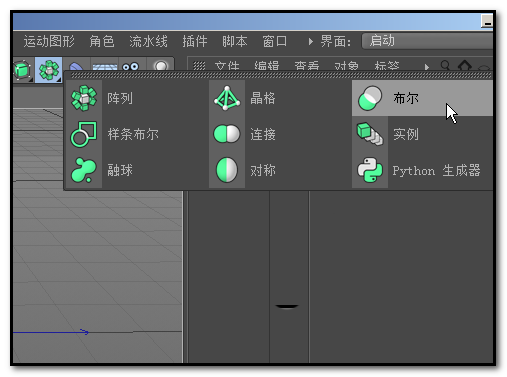

在对象面板上方，找到并添加一个布尔生成器。

第六步：建立父子级关系

同时选中“圆柱”和“圆柱1”，把它们拖拽到“布尔”对象的下方，成为布尔的子级。

注意：这时视图里往往还看不到预期的凹槽效果。

第七步：调整运算顺序

问题出在对象面板中两个子对象的上下顺序。

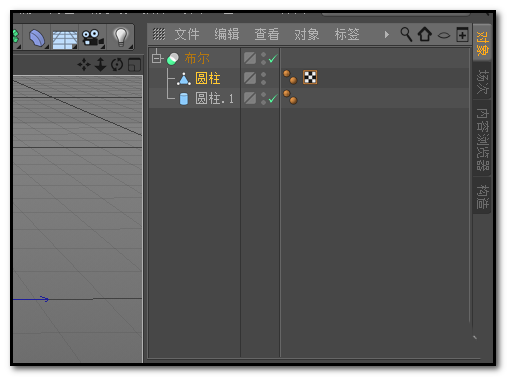

选中“圆柱”多边形对象，把它拖到“圆柱1”的上方，如示意图所示。

第八步：微调出效果

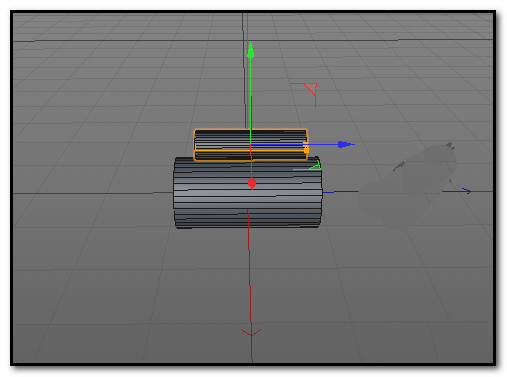

单独选中“圆柱1”，在视图里将它向下轻轻移动，压进“圆柱”的内部。

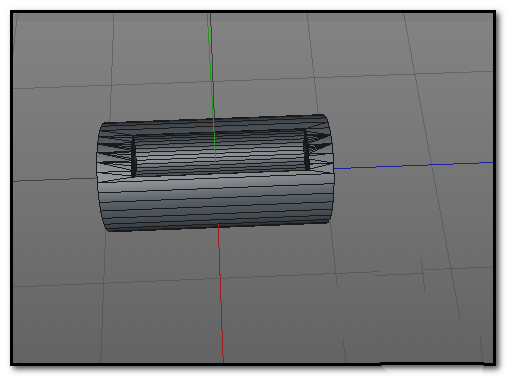

效果立即呈现——圆柱表面出现了一道清晰的环形凹槽。

核心要点：检查布尔类型

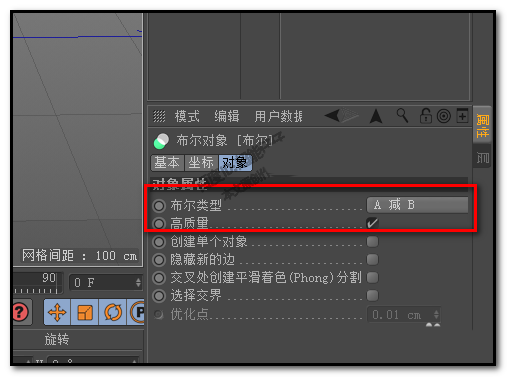

最后，检查布尔的属性面板，确保布尔类型是“A减B”。

这个模式的意思是：用上方的对象（A，即圆柱主体）减去下方的对象（B，即圆柱1），从而“挖”出我们想要的形状。

掌握了这个逻辑，类似的挖洞、开槽操作你都能轻松驾驭。
