在CAD绘图中，合理加载图层线型是一项重要的基础操作

它能帮助图纸的表达更清晰、设计意图更准确。直接关系到最终图纸的专业性和规范性。

线型加载的操作，该如何入手呢？

第一步：找到线型管理的入口

打开CAD软件后，你需要找到菜单栏中的“格式”项。点击其中的“线型”选项。这一步是整个操作的门户。

第二步：打开线型管理器

接着，屏幕上会弹出“线型管理器”对话框。这里会列出当前已加载的所有线型。

想要加入新线型？直接点击对话框里的“加载”按钮即可。

第三步：选择并加载所需线型

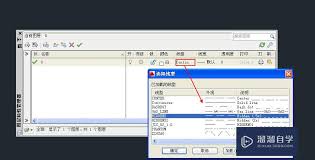

点击后，会弹出“加载或重载线型”对话框。CAD自带的丰富线型库都在这里。

挑选时，关键看绘图需求：

• 实线通常用于勾勒可见轮廓。
• 虚线更适合表示隐藏边线或内部结构。

在列表中找到目标线型，点击“确定”，它就被添加到管理器列表里了。

第四步：设置为当前线型

加载完成后，回到“线型管理器”。选中你刚刚添加的线型，然后点击“当前”按钮。

这一步至关重要。这之后，所有的绘图操作都会默认使用这个线型。

第五步：调整线型比例

线型加载好，显示效果也需调整。合适的线型比例能让虚实间隔更清晰。

在“线型管理器”中选中目标线型。然后在“全局比例因子”框里输入数值。

调整时，多观察预览窗口，边调边看，直到效果满意。

不同的CAD版本在操作界面上可能有细微差别，但核心的加载逻辑是相通的。

熟练掌握这套方法，绘图效率和质量都会有显著提升。

无论是建筑平面、机械零件还是电气线路图，合理的线型运用都能让信息传递更精准、更专业。

这为后续的每个工作环节，都打下了清晰、可靠的基础。
