MAXON Cinema 4D 如何导入 UG 模型

想在 Cinema 4D 中使用 Siemens NX（即 UG）创建的模型吗？整个过程并不复杂，关键在于使用IGS 格式作为通用桥梁。以下五个步骤将为你清晰演示。

步骤一：在C4D中启动导入

打开 Cinema 4D。无需新建文件，请直接定位菜单栏上的“文件”，然后点击“打开”。C4D 支持众多格式，IGS 正在其中。

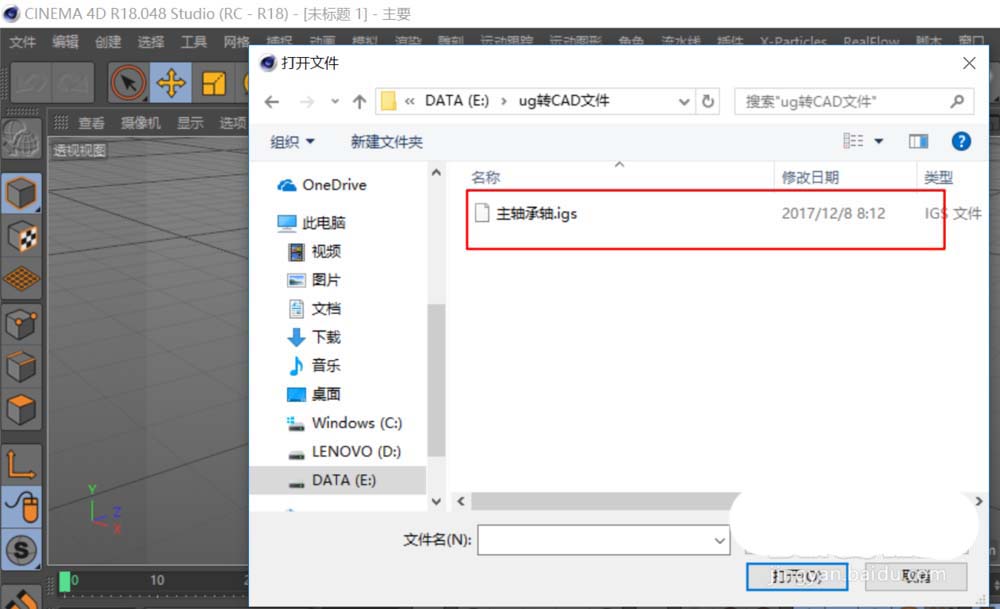

步骤二：选择 IGS 文件

在弹出的文件浏览器中，导航到你从 UG 导出的 IGS 文件所在位置。选中它，点击“打开”。

随后，系统将弹出一个重要的设置窗口。请勿直接确认，先进行参数设置。

步骤三：关注“构成”设置

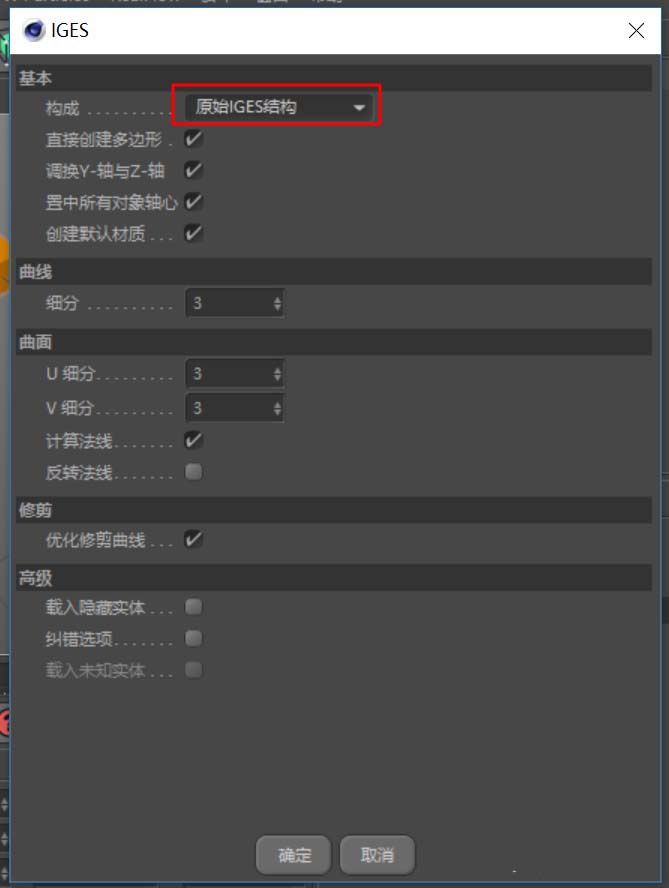

设置窗口中通常会有一个名为“构成”的下拉菜单。这个选项定义了模型在 C4D 中的内部组织结构。

你通常会看到三个主要选项。

步骤四：理解并选择构成方式

这三个选项决定了模型零件的自动分组规则：

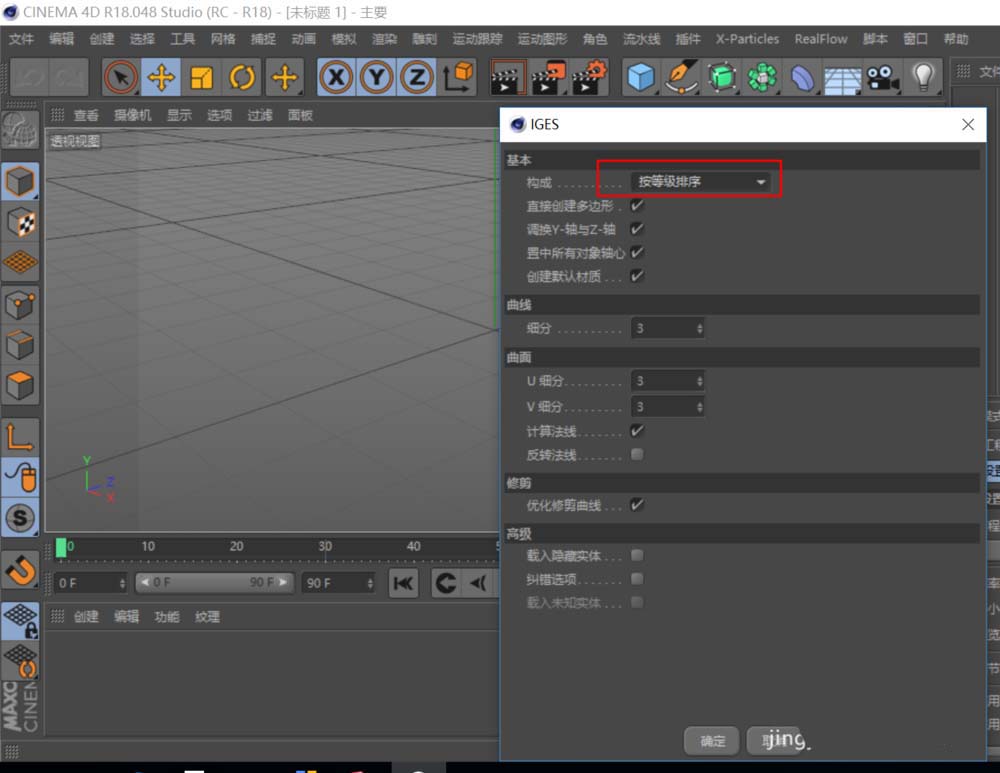

• “按等级排序”：这是推荐首选。它依据 UG 装配体中的层级关系来组织对象，适合层级清晰的单个零件或装配体。

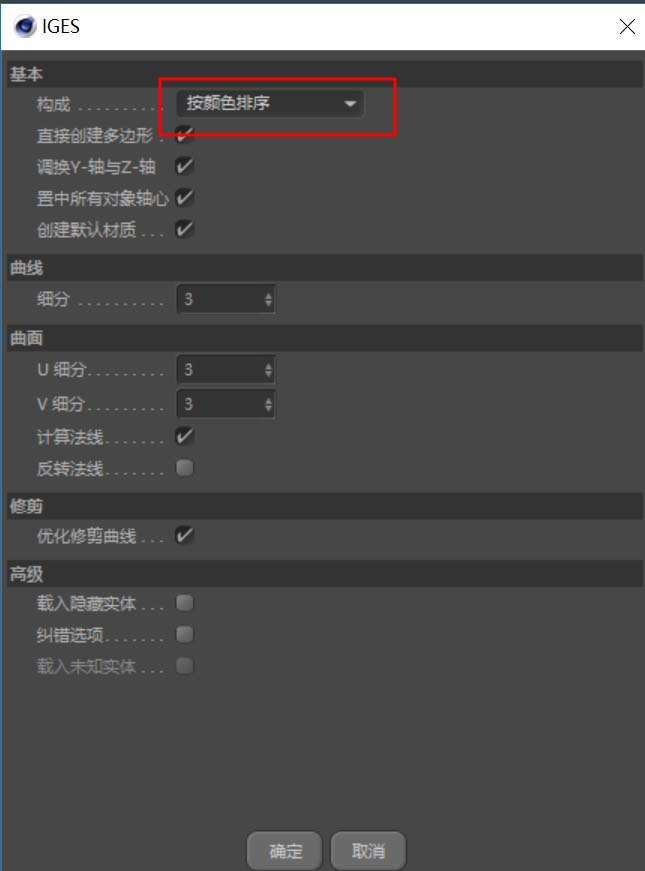

• “按颜色排序”：如果 UG 模型中为不同零件分配了颜色，此选项将按颜色分组，便于视觉区分。
• “原始IGS结构”：完全保留 IGS 文件中的原始分组信息，不做额外处理。

选择建议：首选“按等级排序”，它能带来最直观的层级管理。前提是 UG 导出前已整理好装配体层级。若未整理，其他选项也可尝试。

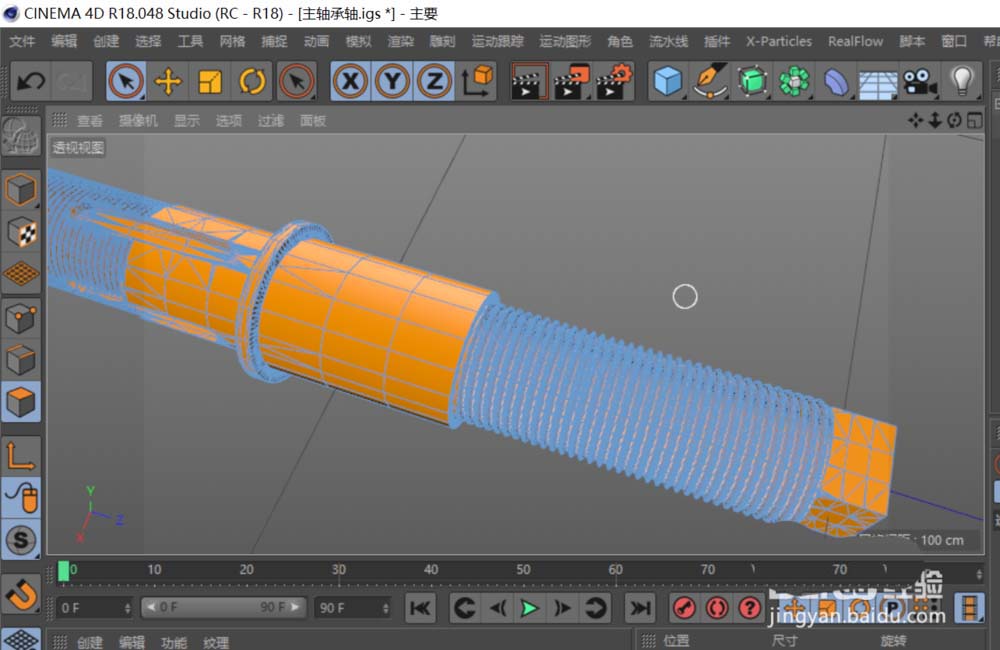

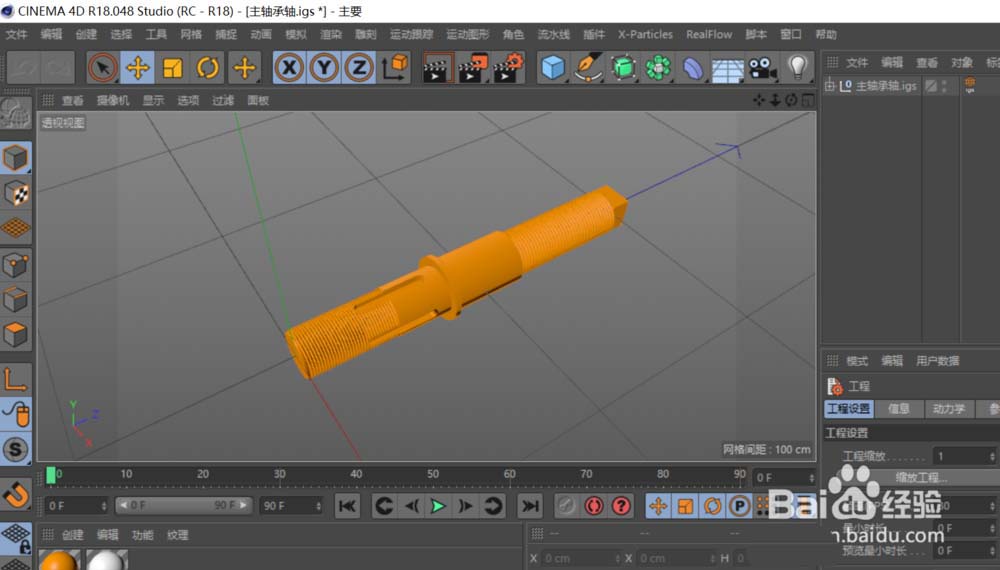

选择完成后，C4D 将开始处理文件。进度条满后，模型即出现在视窗中。

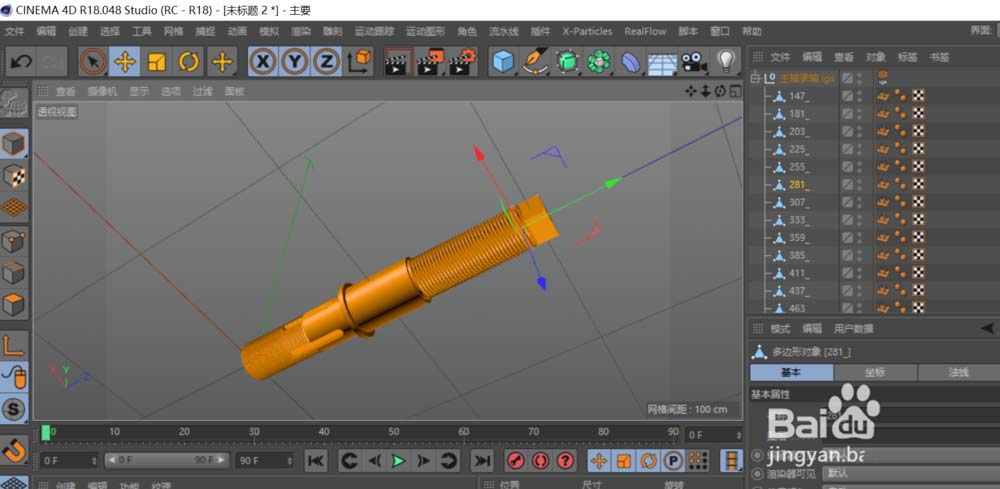

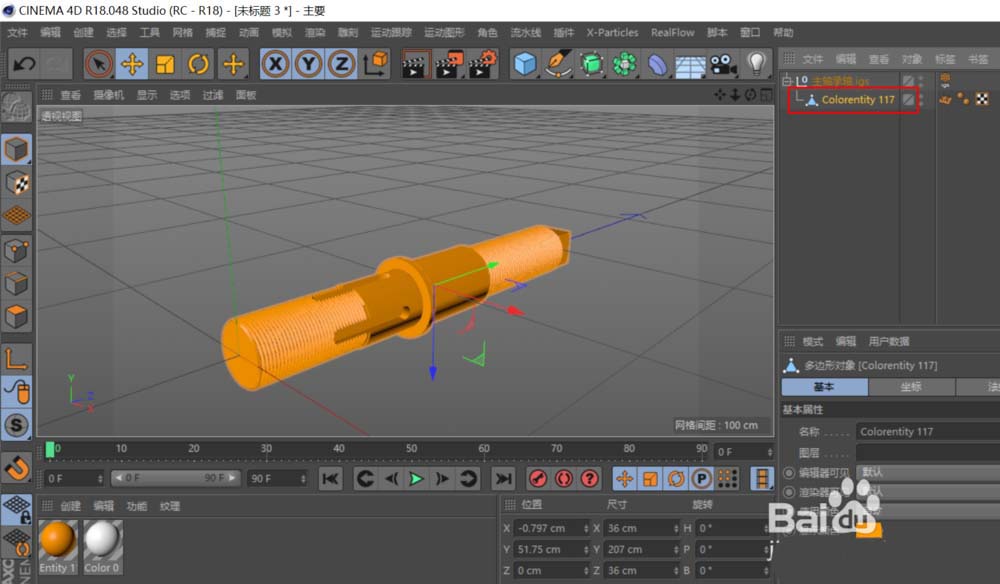

此时，右侧对象管理器中的模型已按所选规则组织完毕。点击加号即可查看清晰的零件结构。

步骤五：导入后检查与注意事项

模型导入成功，但工作尚未结束。请立即进行以下全面检查：

首先，仔细检查模型是否存在破面。不同软件间转换可能导致面丢失或扭曲。若发现问题，可使用 C4D 的网格修复工具（如“优化”命令）进行修补。

其次，必须明确此方法的适用范围。

优势场景：对于静帧渲染、产品展示或作为场景背景，直接使用导入的 IGS 模型完全可行。

局限场景：若计划用于角色动画、机械运动模拟或复杂骨骼绑定，则需注意。工业软件的模型布线通常不为动画优化。此时，你可能需要进入“雕刻”或“重拓扑”流程，重新规划布线以适应变形和运动需求。

核心要点总结

通过 IGS 格式将 UG 模型导入 C4D 是一条成熟可靠的路径。请记住以下核心：

• 使用“文件”菜单下的“打开”命令，而非特定导入插件。
• 在设置窗口中，根据模型特点选择合适的“构成”方式。
• 导入完成后，务必检查和修补模型，并明确其适用场景。

掌握这些关键点，你便能顺畅地在两大工具间进行协作。
