Cinema 4D 扭曲管模型创建教程

很多朋友问到，如何在 C4D 里制作不规则的、带扭曲效果的管道？其实方法并不复杂。核心在于用好 “扫描”工具，并配合样条线，即可轻松实现。

下面，我们按步骤操作一遍。

第一步：准备样条路径

确认你当前处于透视视图界面。找到工具栏上的画笔图标，长按它，会弹出更多选项。

点击下图所示的多边形笔刷，准备绘制路径。

第二步：绘制自定义样条

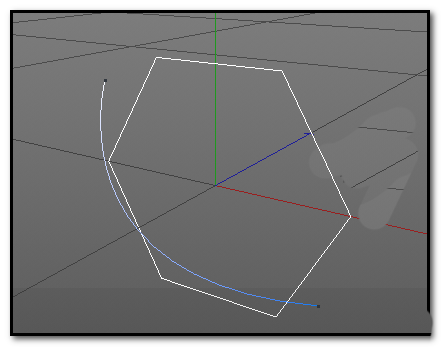

点击画笔工具后，直接在视图上绘制你想要的样条线。线的形状完全自定义，弯曲、转角都可自由控制。

画完之后，关键工具——“扫描” 就要登场了。

第三步：添加扫描工具

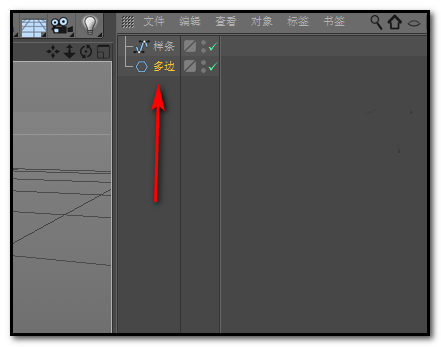

在对象管理器中，选中你刚才创建的多边形样条。

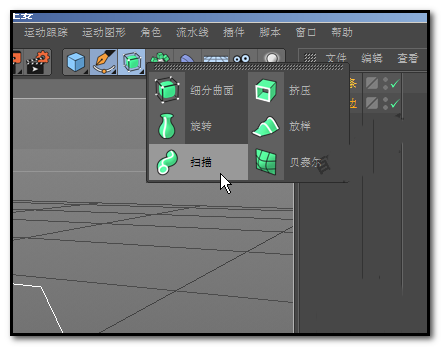

接着，将鼠标移到细分曲面图标上长按，在弹出的工具面板中，左手按住键盘的 Alt 键，右手鼠标再点击“扫描”工具。

这个操作是让扫描作为父级直接生效的关键。

第四步：调整层级关系

注意看对象管理器里的层级。此时“扫描”是父级，“多边形”是其子级。

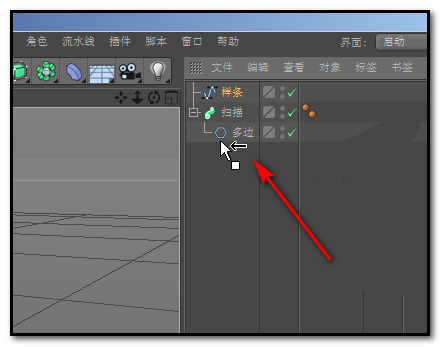

接下来，用鼠标点住最开始画的那条样条线，将它直接拖拽到“多边形”的下方。

这里有个重要细节：拖拽时注意鼠标箭头的变化，只有当箭头明确指向左侧时，再松开鼠标。这样才能确保样条被正确置入层级。

第五步：调整管道粗细

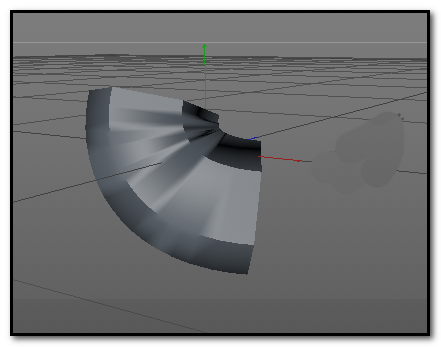

视图中的模型会立刻呈现管状雏形。现在来调节管道的粗细。

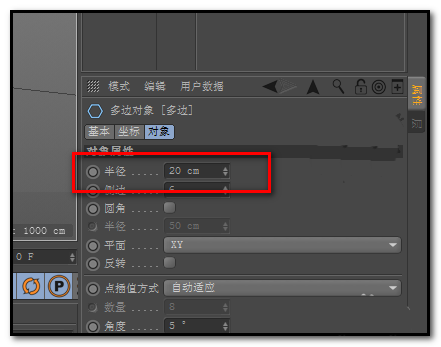

在对象管理器中选中“多边形”对象，右侧属性面板会显示“半径”参数。把这个值调小，例如设为 20CM，一条轮廓清晰的管道就基本成型了。

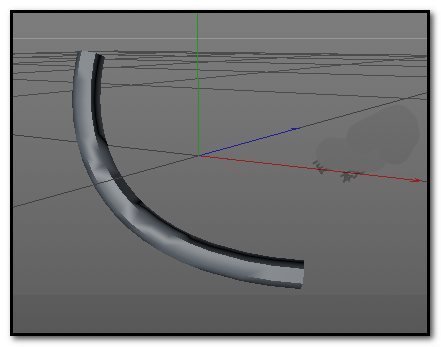

下图对比了调整前后的效果。

第六步：找到扭曲控制参数

点击选中“扫描”对象，属性面板会切换到扫描设置。

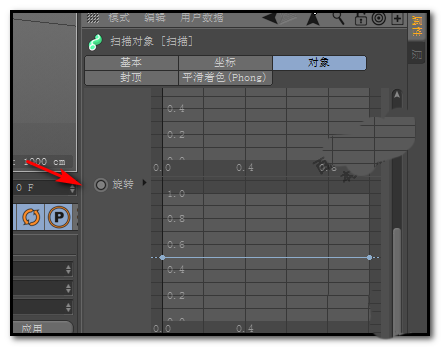

点开“对象”属性页，向下滚动，你会发现一个名为 “旋转” 的控制项。扭曲效果的秘密就在这里。

第七步：应用扭曲效果

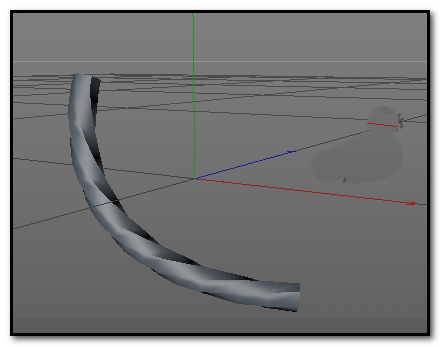

最关键的一步来了。调整“旋转”的数值，视图中的管道会实时产生扭曲变形。

具体操作和效果可参考下方动图演示。这个参数非常直观，多尝试几次，感受不同数值带来的变化，你就能熟练掌控扭曲造型了。
