C4D怎么建模弯曲的管道模型

在C4D里为笔直管道添加弯曲造型，其实步骤很简单。下面我们分步骤讲解如何轻松建模。

第一步：创建基础管道

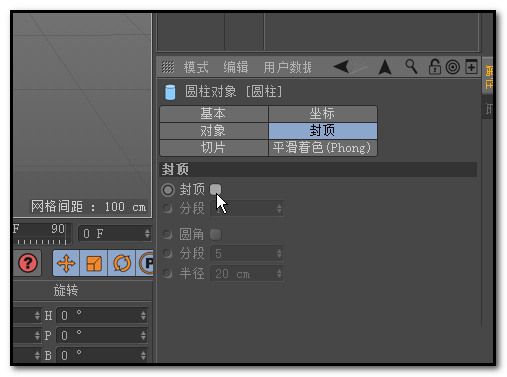

首先，新建一个圆柱体。在右侧属性面板中找到“封顶”选项，取消其勾选。

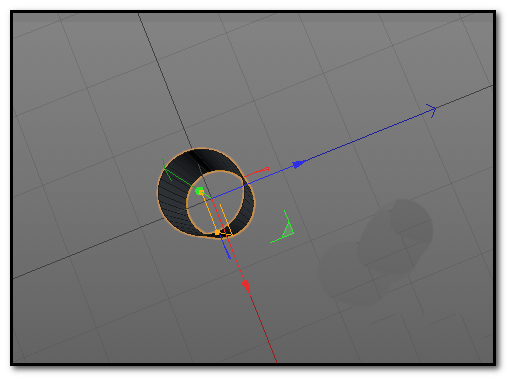

这会将圆柱体两端打通，使其变为空心管道，如下图1所示。

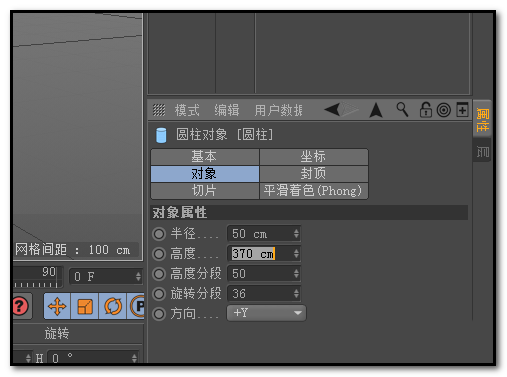

接着，在“对象”选项中调整参数：

• 将高度分段设置为50
• 将整体高度设置为370

增加分段数能让后续的弯曲效果更加平滑。

第二步：应用扭曲变形器

创建一个扭曲变形器（会显示为紫色方框）。

关键操作是：用鼠标将其拖拽到管道对象下方，使其成为管道的子级。这是应用变形的核心步骤。

第三步：调整作用范围与模式

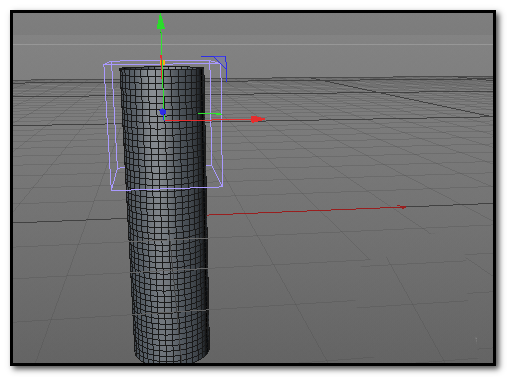

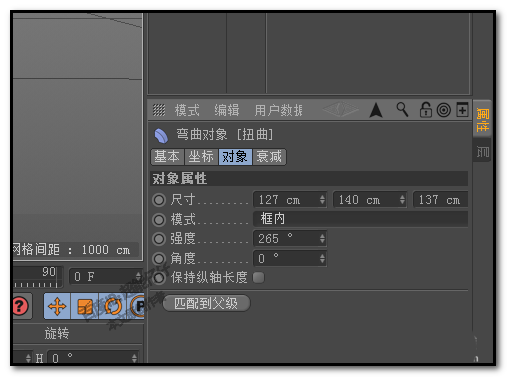

在扭曲变形器的属性面板中调整其尺寸，让紫色框体恰好包裹住模型。

如果只想弯曲特定部分（如顶端），则将框体拖到对应位置。

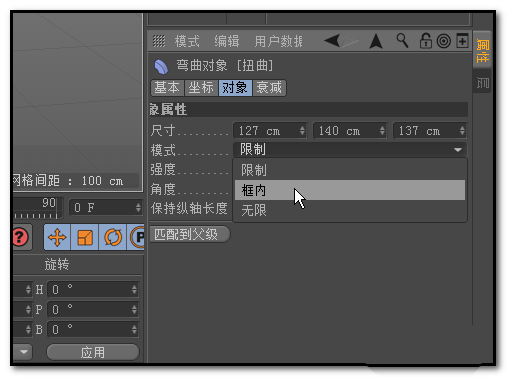

接着将变形器的“模式”设置为“框内”。此模式下，只有紫色方框内的部分才会被扭曲。

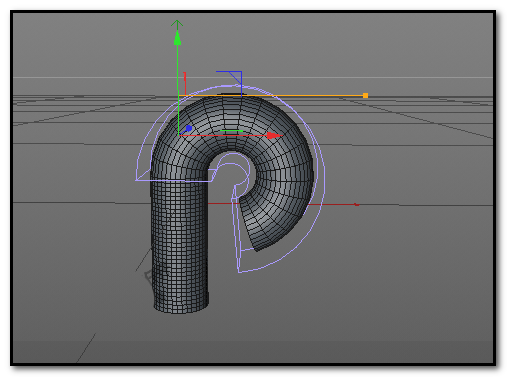

设置完成后，调高“强度”数值，即可立刻看到弯曲效果。

模式对比：框内 vs 无限

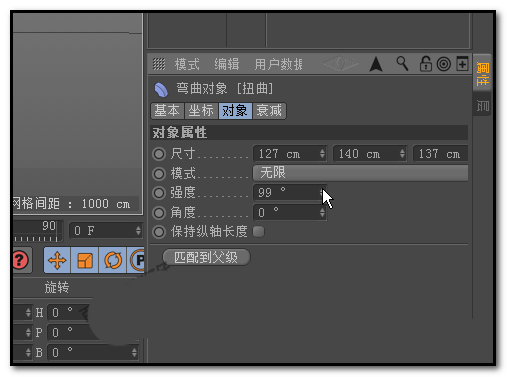

如果将模式切换为“无限”，则变形会作用于整个管道，使其整体弯曲。

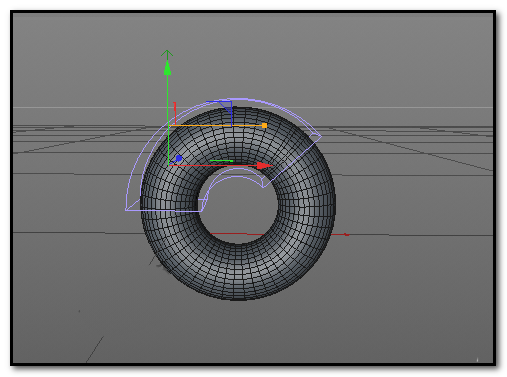

持续增加强度值，弯曲会加剧，最终甚至可使管道头尾相接形成圆环。

高级技巧：灵活控制弯曲方向

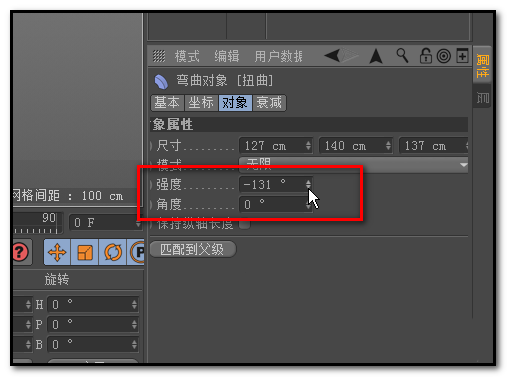

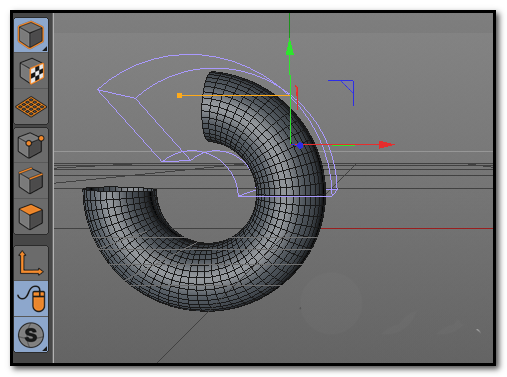

“强度”参数支持正负值。负强度会使管道朝反方向弯曲。

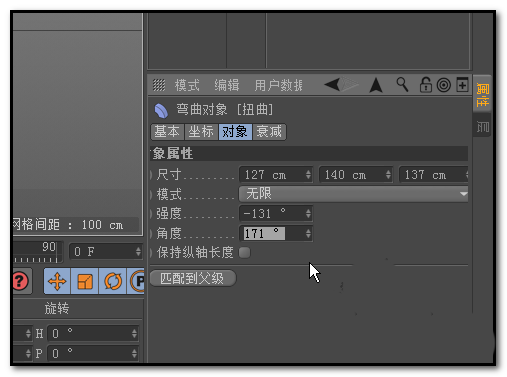

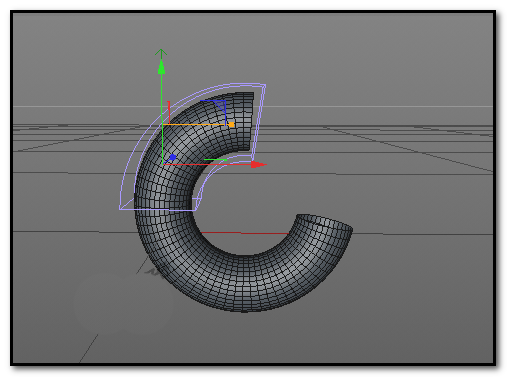

更有趣的是，即使使用负强度，通过调节“角度”数值，也能再次改变弯曲方向。

这意味着，灵活组合强度与角度，可以创造出几乎任意方向的弯曲效果。
