SketchUp模型交错与选择交错有什么区别

要弄清楚这二者的区别，咱们先上手操作一遍。整个过程，其实就像做一次精准的外科解剖，目的是把两个物体相交的“边界线”给提取出来。

1、创造两个体量

第一步很简单，在场景里分别创建两个基础的几何体，比如一个立方体和一个圆柱体。这是咱们待会儿要“动手术”的两个对象。

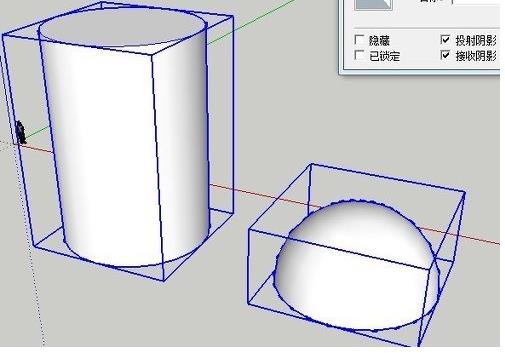

2、分别成群组或组件

这一步是关键准备工作。必须把两个体量分别创建为独立的群组或组件。目的何在？就是为了让接下来交错产生的线条，能够独立存在，而不是粘附在任何一个原始体量上。这就好比你要画两条线的交点，得先把两条线分开放到不同的透明图层上，才好单独处理那个交点。

3、叠加并执行交错

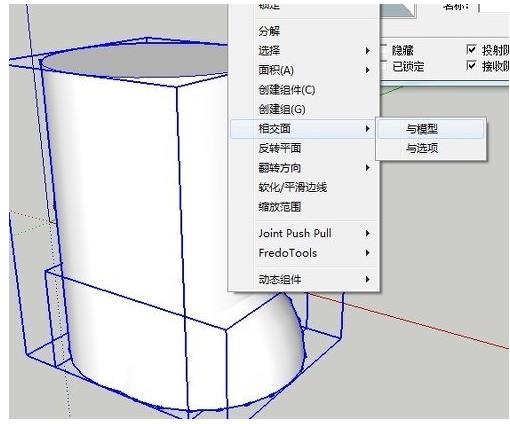

把两个群组按你需要的方式叠加在一起，让它们相交。然后，选中作为切割目标的那个群组，右键菜单里找到“交错”选项。这时候，你会发现有两个子选项：“模型交错”和“所选对象交错”。它们的区别，很大程度上取决于场景里有没有“第三者”。

简单来说，“模型交错”是让选中的物体与场景里所有可见的几何体进行求交运算，不管这些几何体是不是在群组里。而“所选对象交错”则只计算选中物体与你同时选中的其他特定物体之间的交集。如果场景里只有这两个孤零零的群组，效果可能一样；但如果存在第三个不相干的体量，结果就大不相同了。

4、查看交错线条

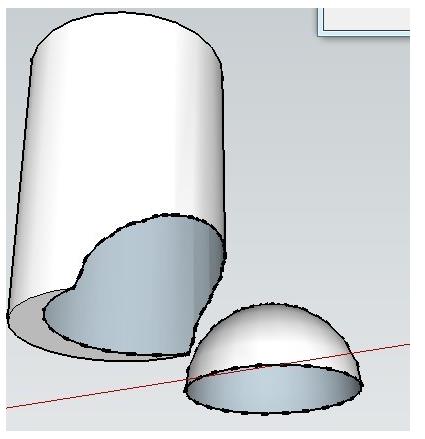

执行命令后，原来光滑的体量表面，会在相交的地方生成新的边线。这些边线就是它们的“交界线”。

5、分离线条与对象

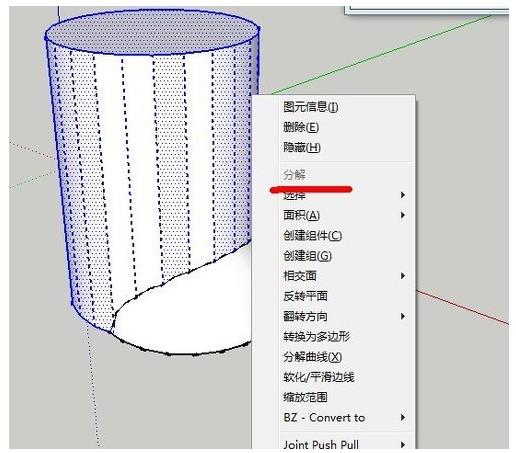

由于之前把体量都成了组，所以这些新生成的线条是独立存在的。你可以轻松地移动、编辑这些线条，而不会影响到原来的立方体或圆柱体。这个特性在创建复杂接口或进行精准建模时，非常有用。

6、效果示意

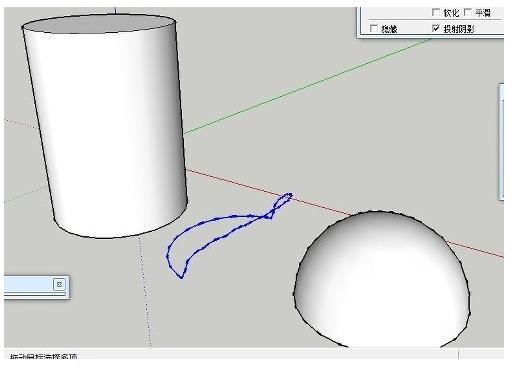

最后来看一下整体效果。下图清晰地展示了如何通过交错工具，从两个实体的相交关系中，剥离出那一条决定性的空间轮廓线。

所以，回到最初的问题：“模型交错”和“所选对象交错”的核心区别，在于运算范围的不同。一个是对整个模型场景生效，一个是仅针对你圈定的对象生效。在复杂场景中，这个选择直接决定了你的操作是精准高效，还是可能带来一堆意想不到的“交叉感染”。
