Sketchup怎么做房屋吊顶部分的模型

今天咱们来聊聊，怎么用SketchUp把CAD里的吊顶设计，又快又好地建出模型。方法其实挺巧的，核心思路就是“借力”CAD的精确轮廓，再用SU的推拉和路径跟随功能把它立体化。咱们用一个具体的吊顶区域来做示范，你只要掌握了这个流程，其他复杂的造型也都能举一反三。

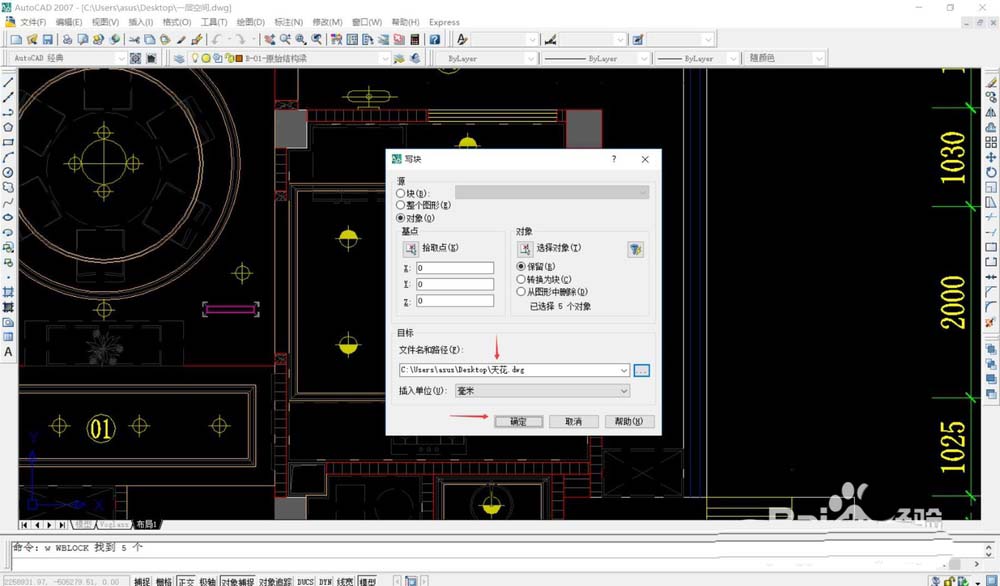

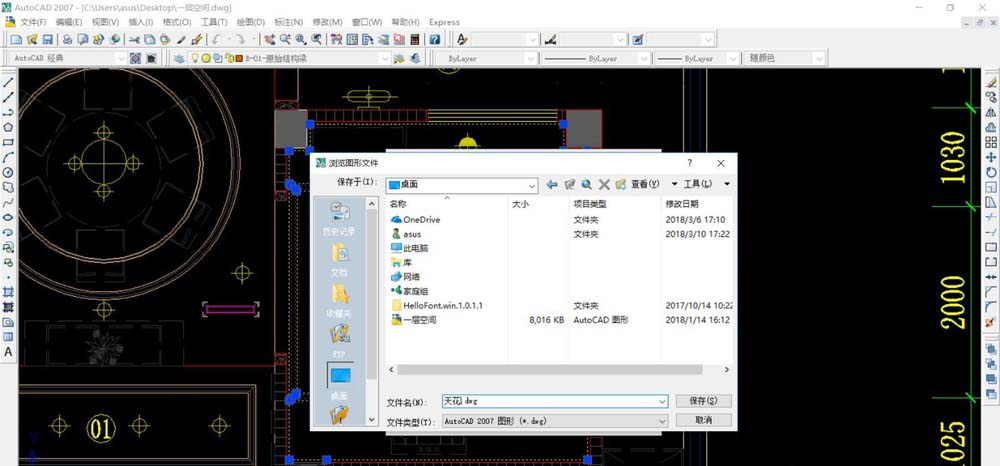

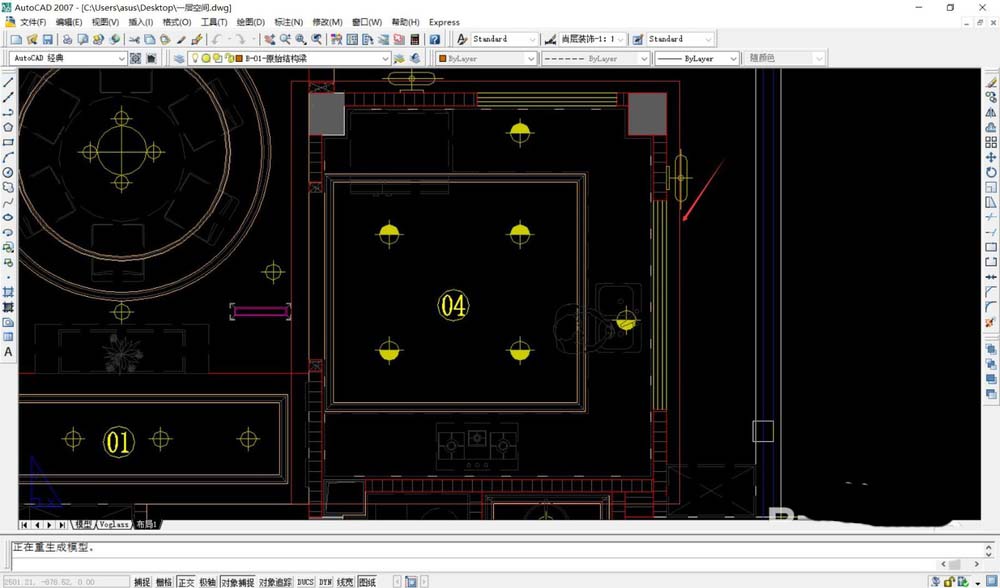

第一步，得从CAD里把“种子”拿出来。打开你的CAD吊顶图纸，找准想要建模的那部分，比如图中红色框内的区域。选中这部分吊顶的边框和内部装饰线，输入命令“W”（写块），回车。这时会弹出一个对话框，给这个块起个名，比如“天花”，然后保存到桌面。这个操作，就相当于把这块图形独立打包成了一个新文件。

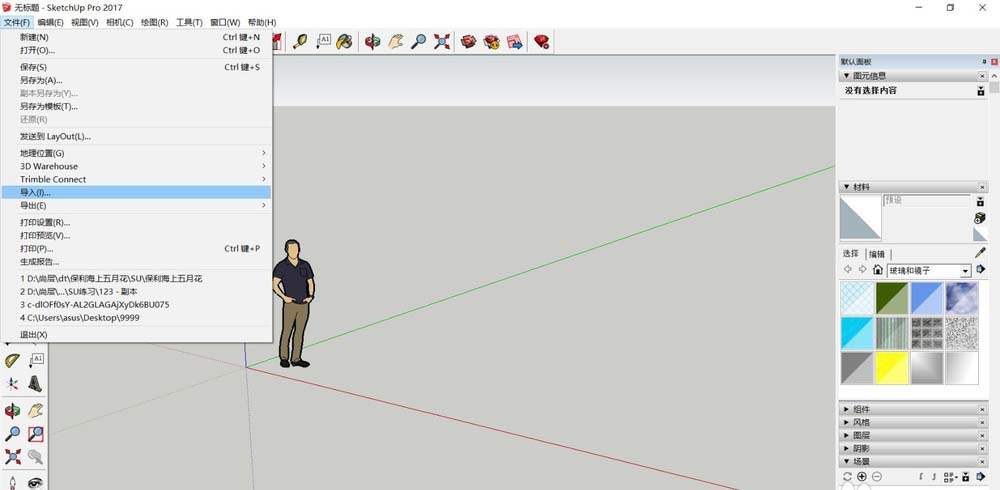

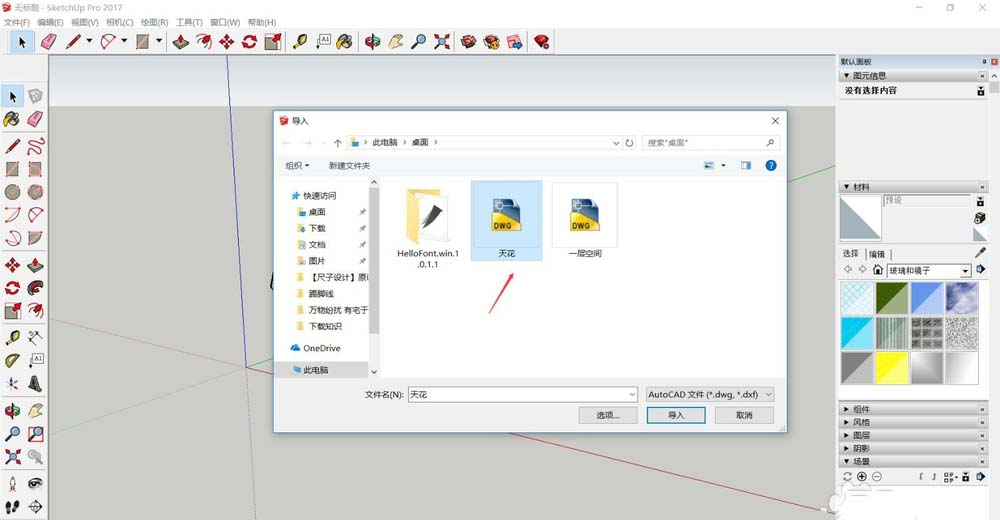

接下来，启动SketchUp，新建一个文件。点击菜单栏的“文件”→“导入”，找到刚刚保存在桌面的“天花”文件，把它导进来。这一步的关键在于，SU会把这个CAD图形作为一个整体的“组”来处理，后续操作起来非常清爽。

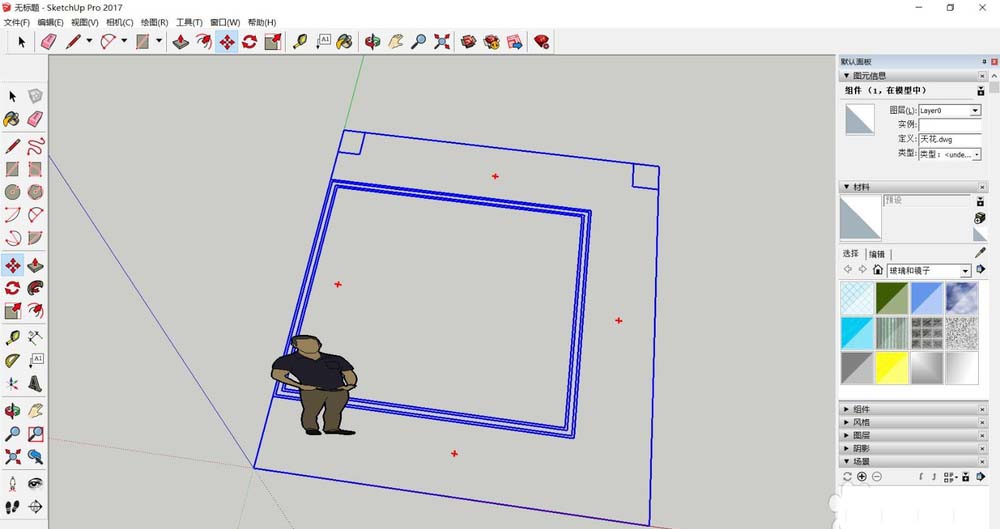

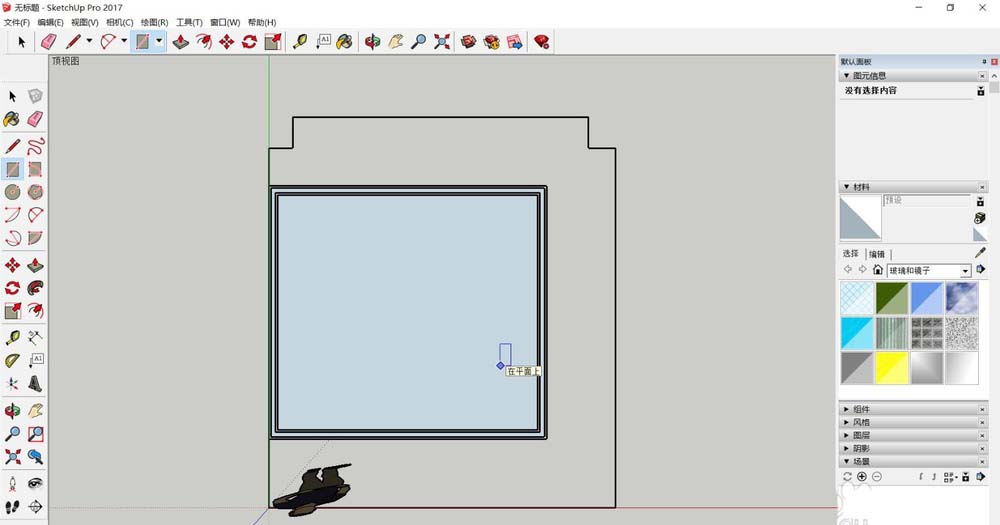

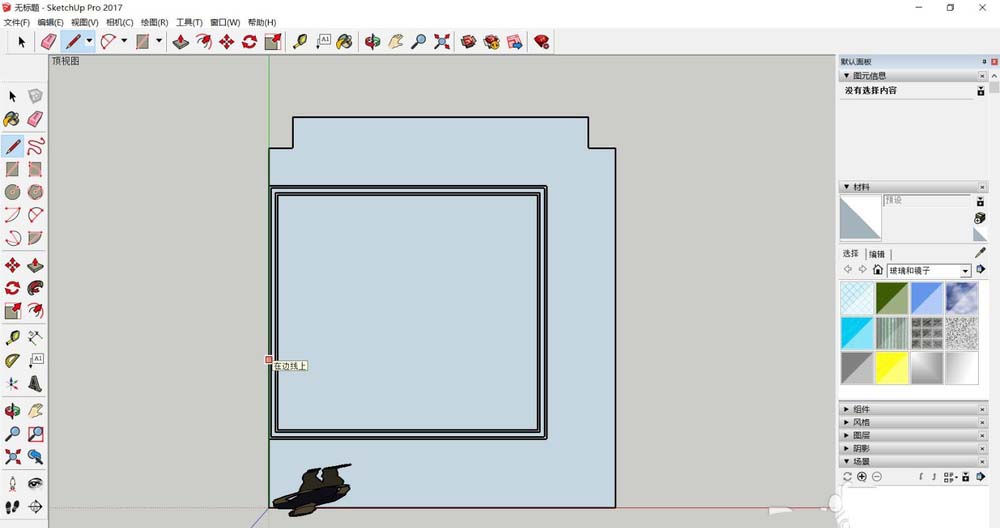

导入之后，建模的活才算正式开始。选择SU里的直线或矩形工具，紧贴着导入图形的外轮廓描一遍边。这里有个细节：对于吊顶内部的装饰线条区域，你只需要描出它的外围边框就行。为什么？因为线条的立体造型，我们后面会用更高效的方法来生成，先搭好“舞台”再说。

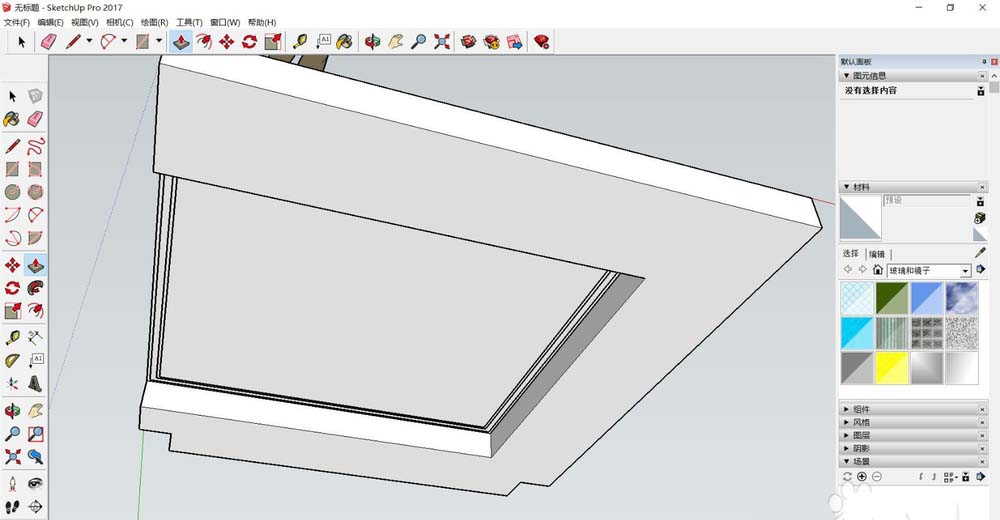

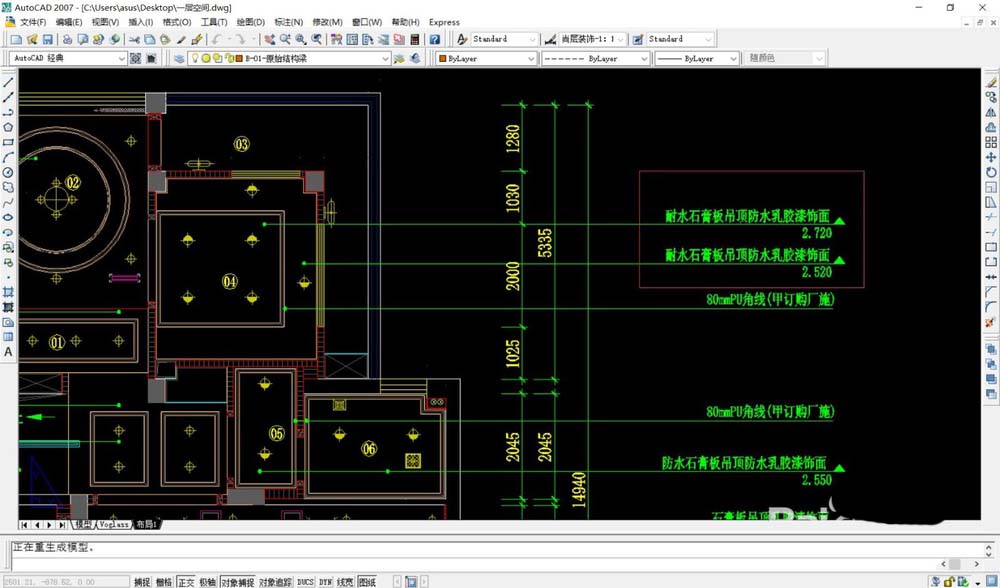

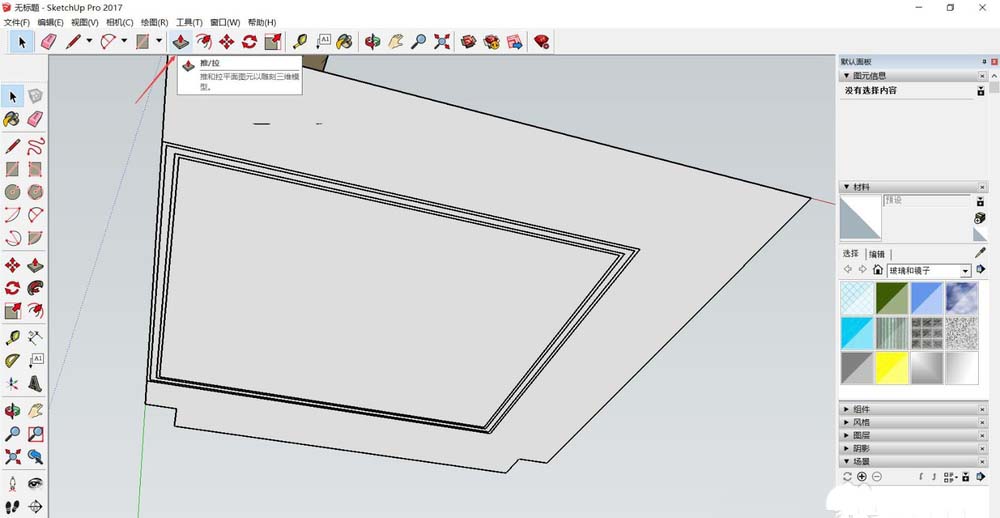

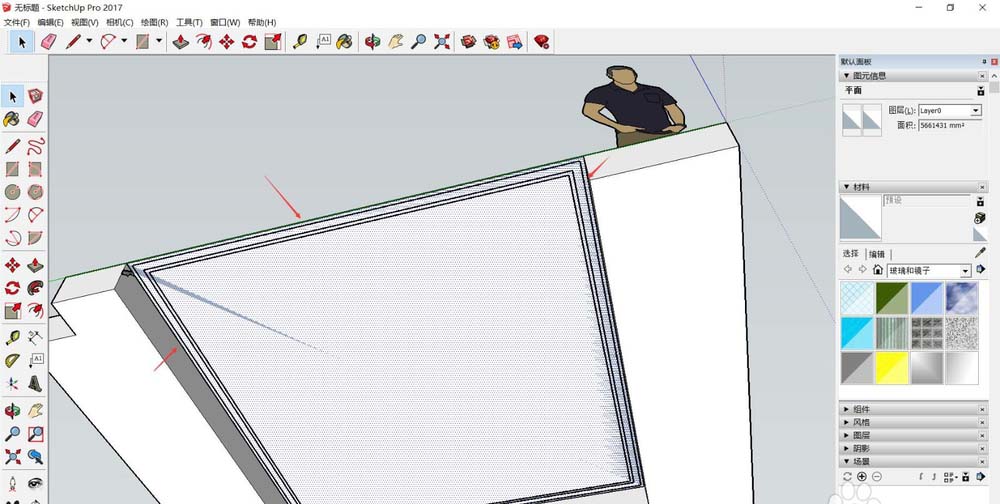

描边完成了平面轮廓，吊顶得有厚度啊。这时候，再回到CAD原图，确认一下吊顶的标高是多少。回到SU界面，点击“推/拉”工具，把鼠标移到刚刚描好的面上，直接在屏幕右下角的数值框里输入厚度，比如200毫米，回车。瞧，平面的轮廓瞬间就有了体积感。

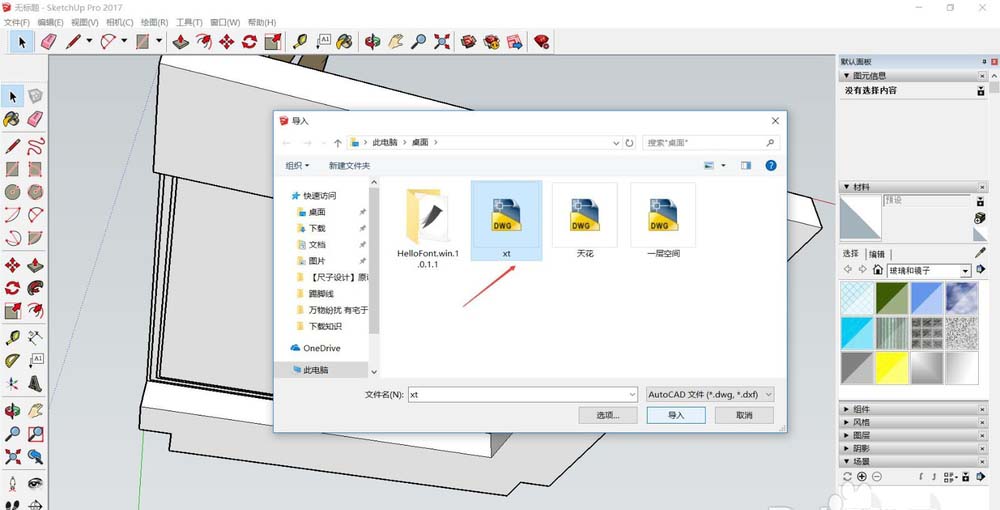

基础体块有了，该处理精致的装饰线条了。同样，我们需要先把CAD里的线条剖面样式“请”过来。用和第一步相同的方法，把线条的剖面样式也单独保存为一个文件，然后通过“文件”→“导入”把它放进SU。这样做是为了避免场景里元素太多，找不到北。

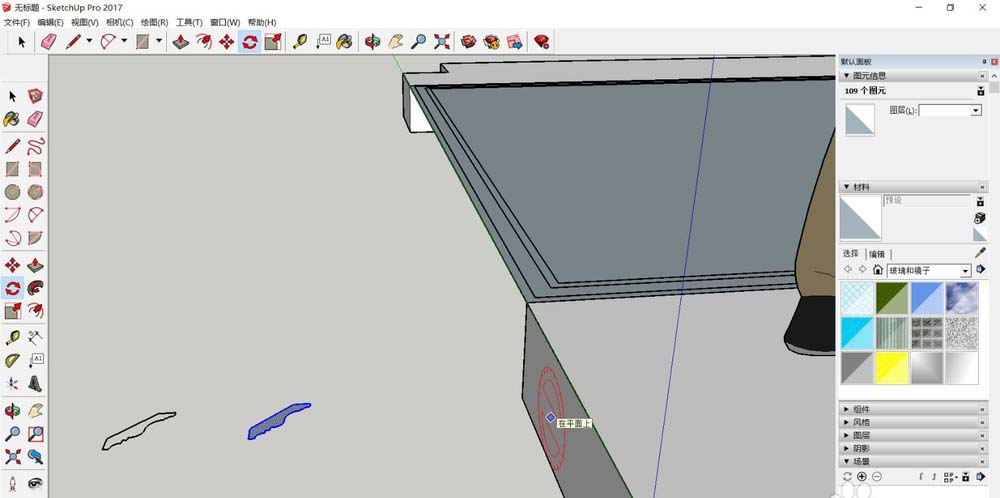

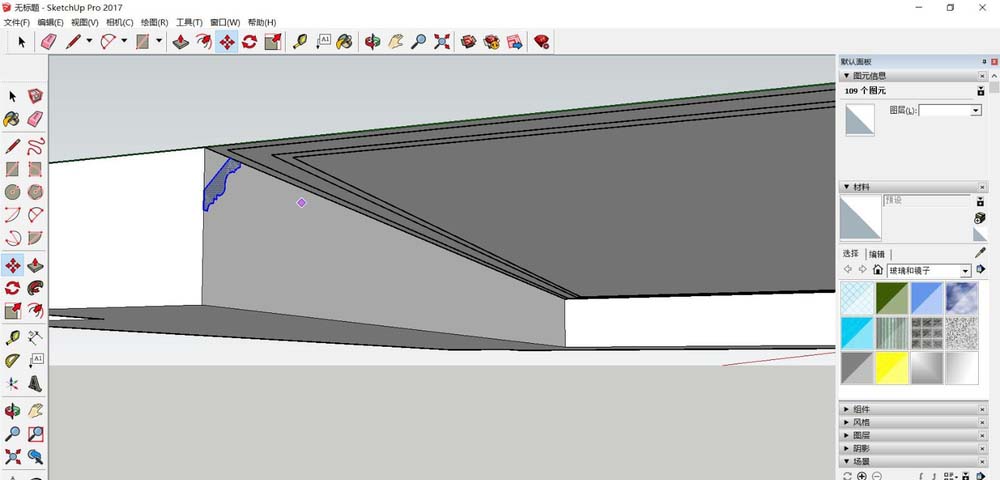

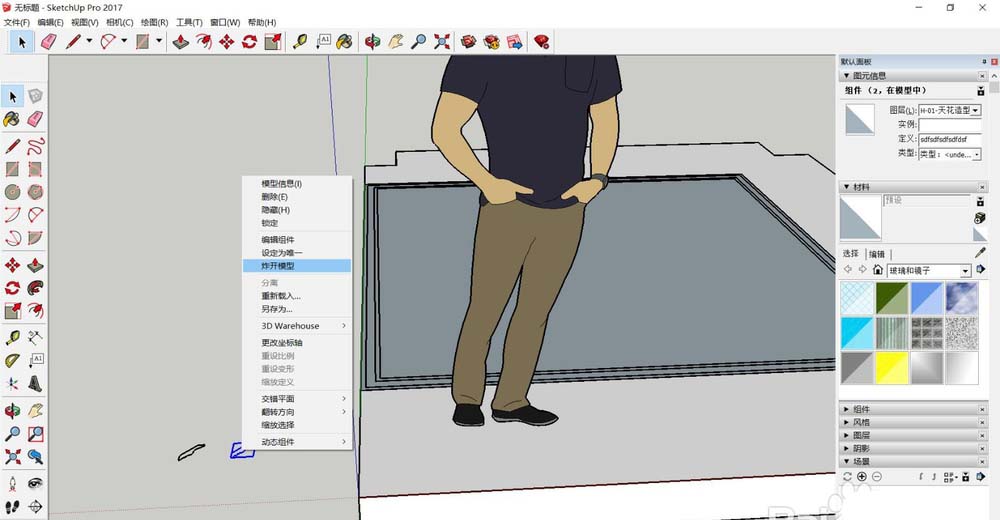

导入的线条样式默认也是个组。这时，先复制一个副本出来，并将它“炸开”。接着，用线段工具把这个剖面描成一个闭合的图形——记住，只有闭合的面才能被推拉。完成后，调整一下这个剖面的角度，让它和吊顶表面垂直，为接下来的“放样”做好准备。

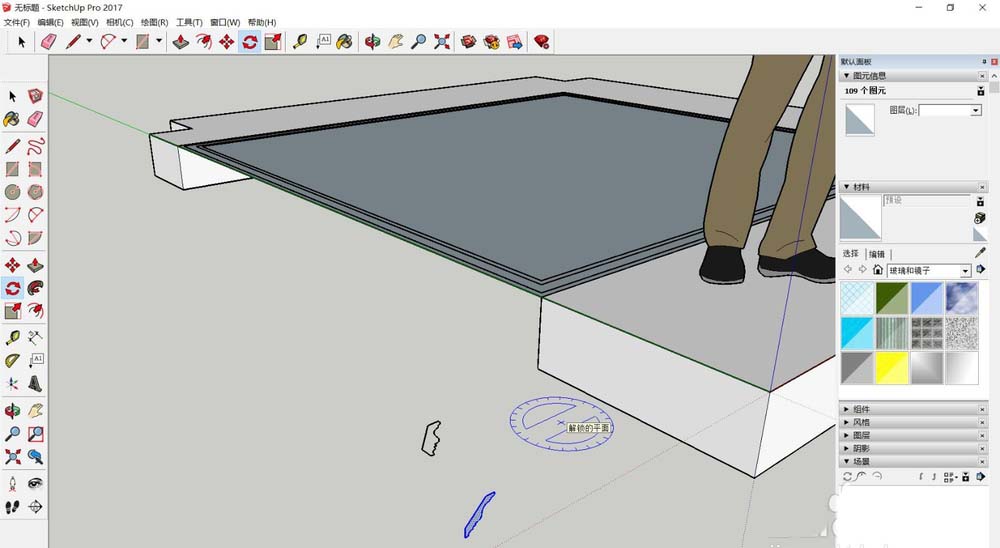

准备工作进入最后阶段。选中之前建好的吊顶主体，创建一个群组，方便管理。然后，把调整好角度的线条剖面，移动并吸附到吊顶的相应位置。最关键的一步来了：在吊顶面上，沿着你想让线条走的路径，描出一条连续的线。这条线，就是线条的“生长轨迹”。

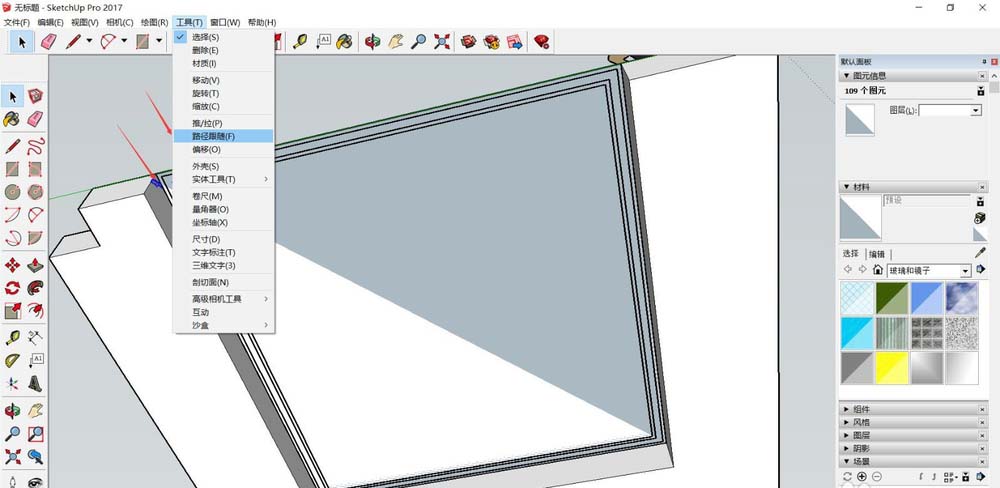

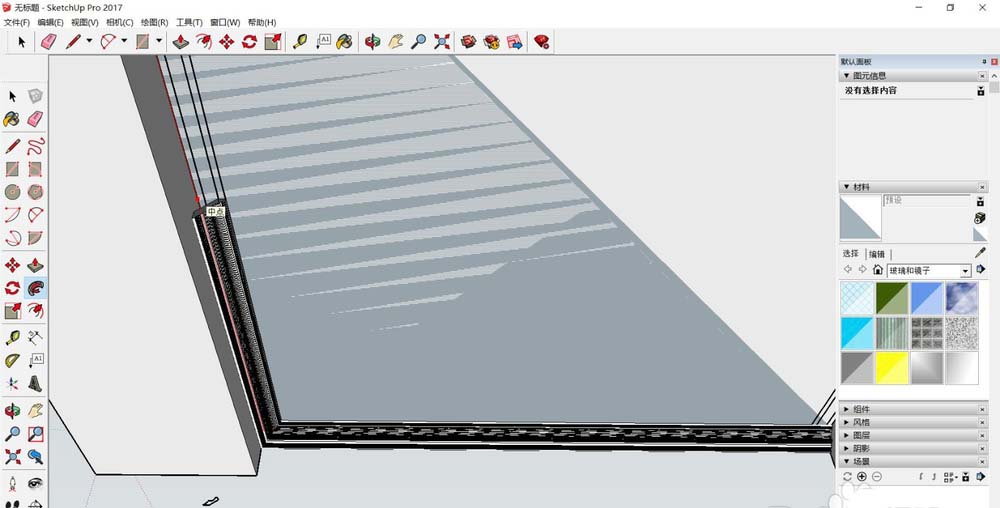

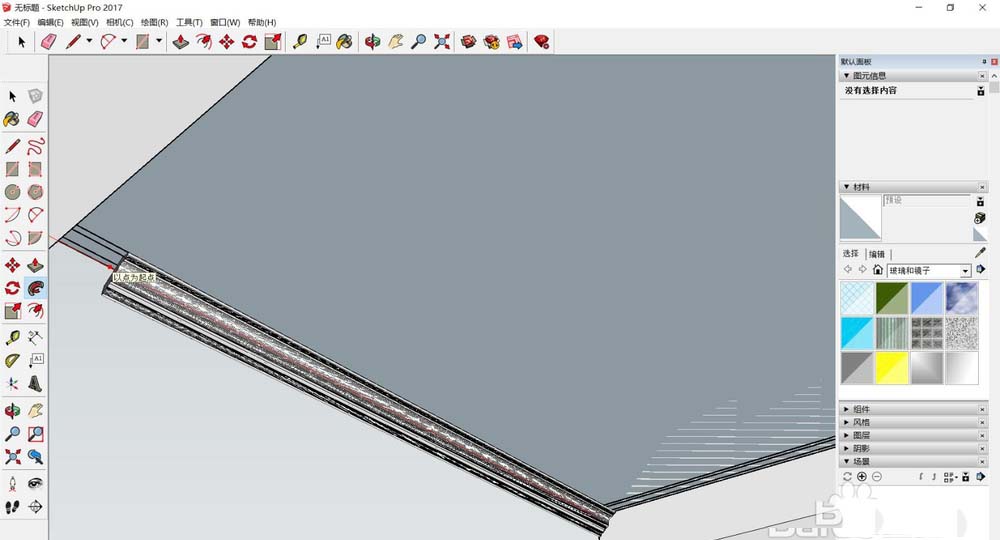

魔法时刻到了。在菜单栏找到“工具”→“路径跟随”。先点击一下那个线条剖面，然后把鼠标移动到刚才描好的路径上，慢慢推进。你会看到，线条剖面就像被施了魔法，沿着路径精准地“生长”出来，形成立体的装饰线条。

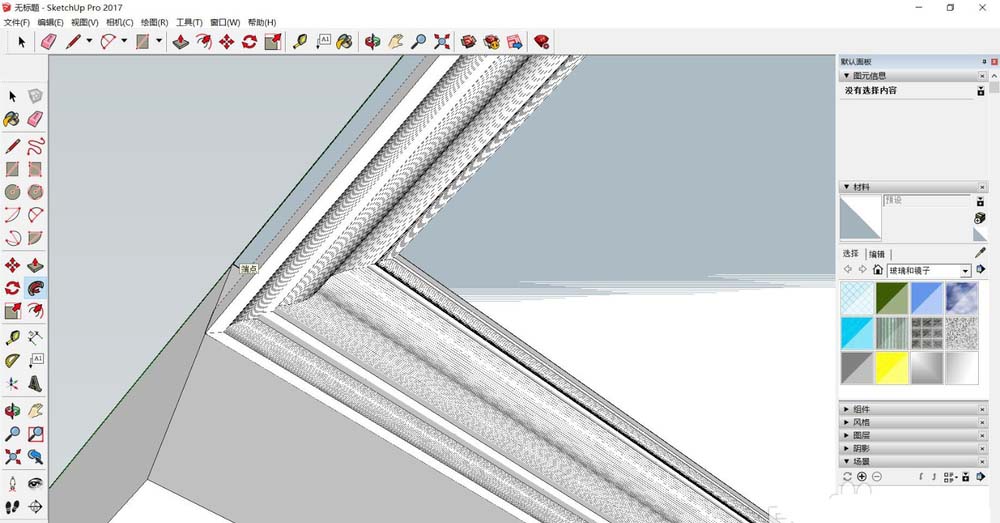

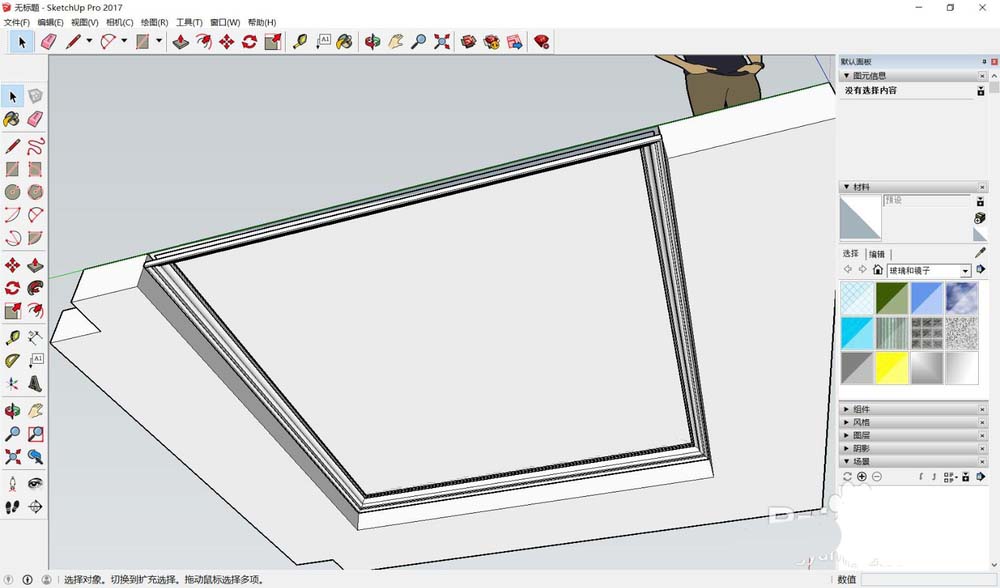

即便是转角部分，路径跟随也能处理得非常顺滑。沿着路径走完一圈，在起点处松开鼠标，一条闭合的、精细的顶角线就完美呈现了。最后，你可以将这条线条和吊顶主体合并成一个组，这样一整个完整的吊顶模块就做好了，可以轻松置入你的整体室内模型中去。
