AutoCAD2010延伸命令详解

1. 构建基础图形

首先，启动AutoCAD 2010。

使用直线工具，绘制一条水平基准线。

接着，在右侧适当位置，画出三条间距均匀的垂直辅助线。

这样，就搭建好了后续延伸操作的测试场景。

2. 启动延伸命令

虽然延伸功能可以在顶部工具栏找到，但熟练用户更倾向使用快捷键。

直接在命令行输入快捷代码 “EX”。

然后按下回车或空格键，即可快速启动延伸功能。

3. 设置延伸边界的技巧

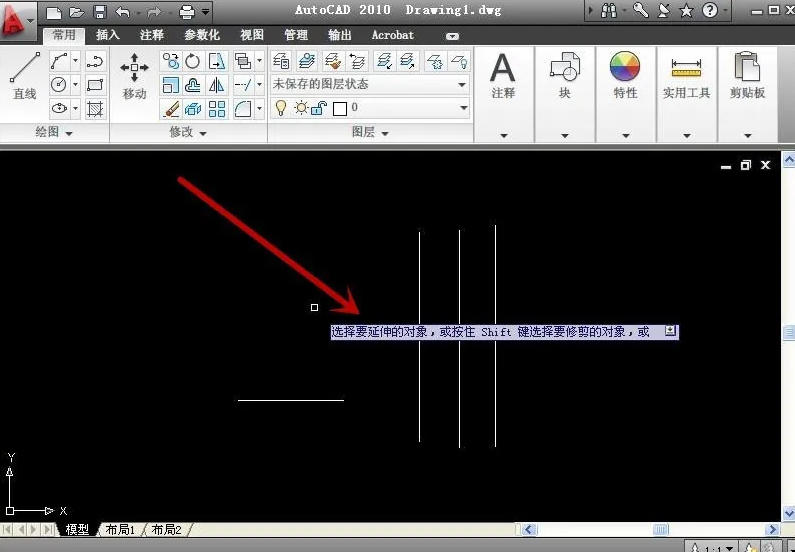

激活延伸命令后，连续按两次空格键。

这个操作会将当前绘图区域内所有图形，自动设为延伸边界。

在本案例中，三条竖线便成为了横线延伸的天然边界。

4. 执行延伸操作

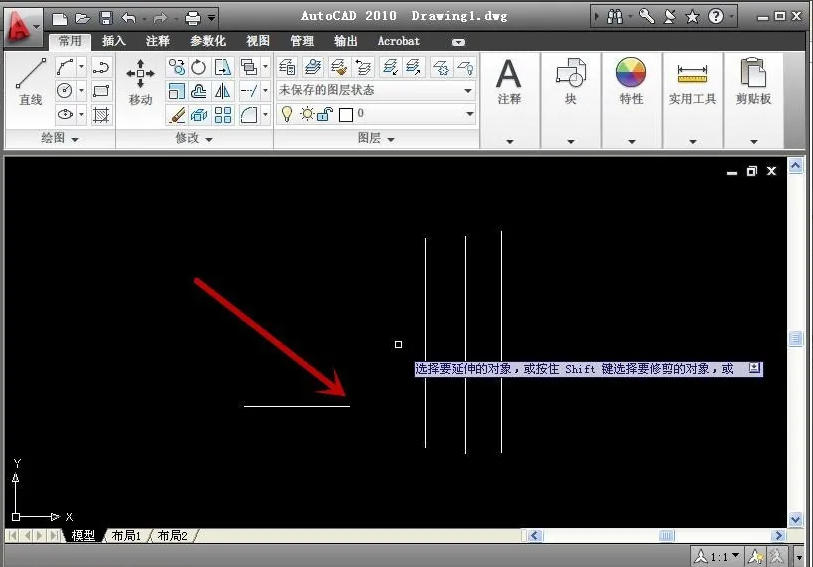

将鼠标移动到横线右端。

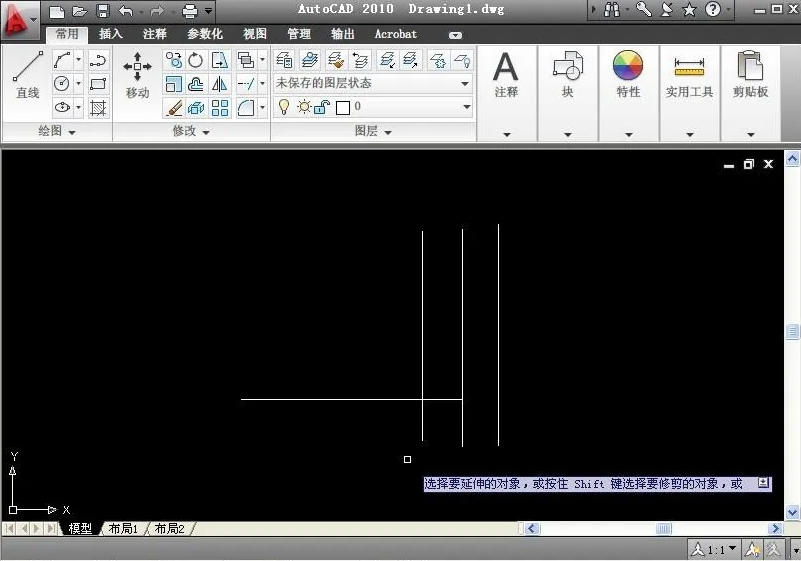

单击左键选择这个端点，横线便会智能延伸到距离最近的第一条竖线。

继续在横线右端点击，线条会进一步延伸到第二条竖线。

这种渐进式延伸，让长度调整非常直观。

5. 如何延伸至指定远边界

若需要直接延伸到最远的第三条竖线，操作略有不同：

• 重新输入 “EX” 启动延伸命令。

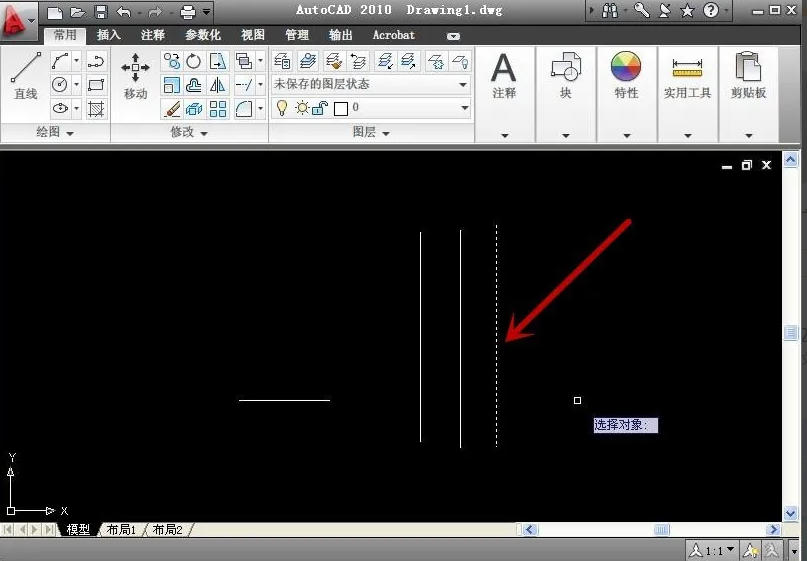

• 先单独选中第三条竖线，将其设为指定边界。

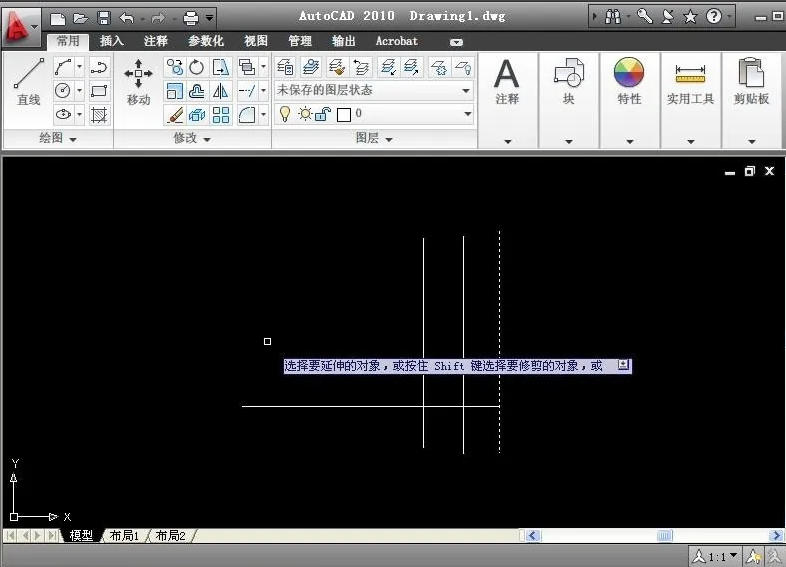

• 确认后，再选择横线右端。

这样，即可实现跨越多条参考线的精准延伸。
