AutoCAD2010环形阵列绘制教程

首先，启动AutoCAD2010软件。

待界面完全加载后，你将看到绘图区域。这是进行环形阵列操作的主界面。

明确设计需求

在操作前，请先明确设计目标。

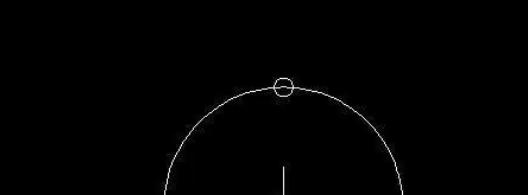

例如，一个典型场景是：将位于大圆顶端的一个小圆，沿着圆周均匀复制出10个副本。

这个具体目标将指导后续的每一步操作。

执行阵列命令

接下来，输入阵列命令。

在命令行中输入快捷键 “AR”，然后按回车或空格键。

此操作将激活阵列功能。

设置环形阵列参数

此时将弹出阵列对话框。

关键步骤来了：

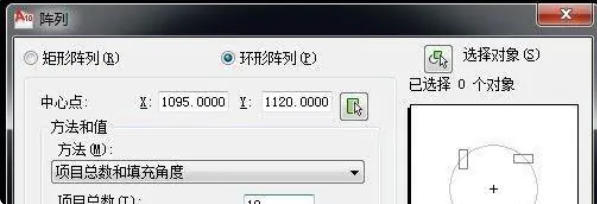

• 选择 “环形阵列” 选项。
• 在参数设置区域填写：
  • “项目总数” 填 10
  • “填充角度” 设为 360

这表示将在完整圆周上均匀排列10个图形副本。

指定阵列中心点

现在进入核心步骤：设置阵列中心点。

点击对话框中的 “中心点” 按钮。

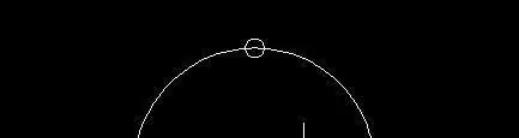

然后在绘图区精准选取大圆的圆心。

此点的选择决定了所有复制对象的最终排布轨迹，务必准确。

选择对象并完成阵列

最后一步：

1. 点击 “选择对象” 按钮。

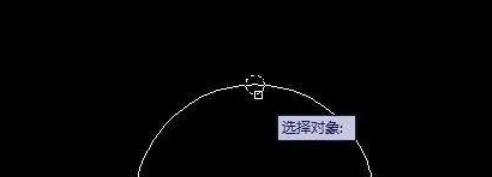

2. 框选需要阵列的小圆。
3. 右键确认。
4. 点击 “确定”。

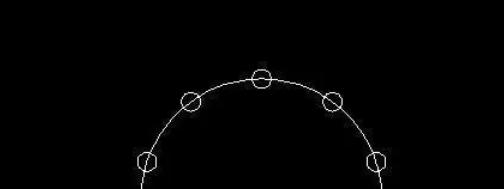

操作完成后，你会立即看到10个小圆均匀排列在大圆周围。

至此，环形阵列绘制完成。
