AutoCAD 2010怎么标注直径

在CAD制图中，为圆形标注直径是常见操作。如果你是AutoCAD 2010的新用户，可能对操作步骤感到陌生。

别担心，下面这个清晰的流程能帮你快速掌握。整个过程直观易懂。

第一步：找到标注入口

启动AutoCAD 2010并打开图纸。

将目光投向顶部菜单栏，找到并点击“标注”选项。这里是所有尺寸标注功能的入口。

第二步：选择直径命令

点击“标注”后，会展开下拉菜单。

从选项中准确找到并点击“直径”。激活命令后，等待你指定要标注的圆。

第三步：选择目标圆形

将注意力转回绘图区。

移动鼠标，将光标对准需要标注的圆的边缘。这一步的关键是准确选择对象。

第四步：调整标注位置

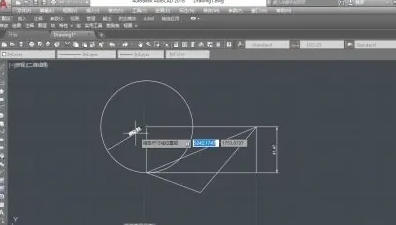

选中圆后，会立即出现标注预览——带直径符号“φ”的尺寸线和文字。

此时不要急于点击确定。可拖动光标，将标注文字移动到合适位置。

原则是：清晰不遮挡图形，且符合图纸布局美观。

第五步：确认放置

位置调整满意后，单击鼠标左键确认。此操作将固定标注的最终位置和形态。

第六步：完成验收

操作完成。

现在，绘图区中圆的直径已被清晰标注。从启动命令到完成标注，仅需几步，多练习即可熟练掌握。
