AutoCAD 2010如何设置图形界限

首先，双击桌面上的AutoCAD 2010快捷方式，启动软件。

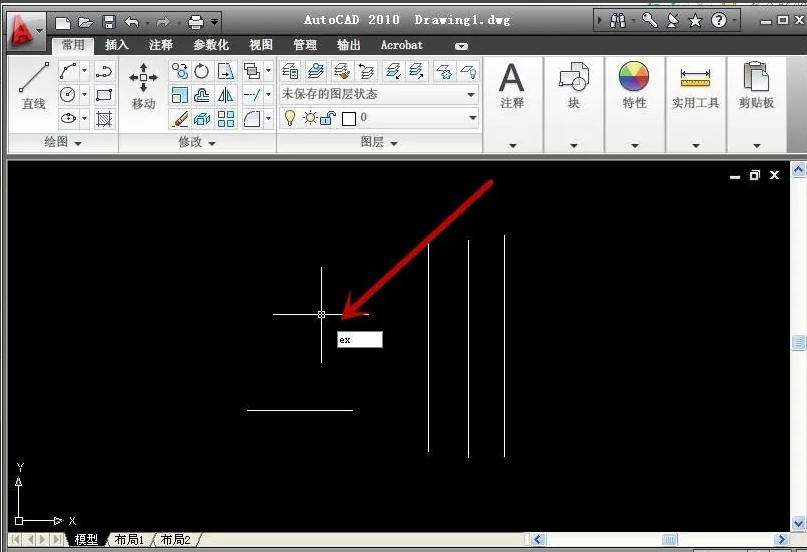

为了演示，下图预先绘制了一些图形。

第一步：启动图形界限命令

软件启动后，在命令行输入命令：limits。

此命令不区分大小写，用于重新设定模型空间的绘图边界。

输入后，按回车键确认。

第二步：输入图形界限范围

随后，命令行会提示设置绘图区域的范围。

方法一：使用标准图纸尺寸

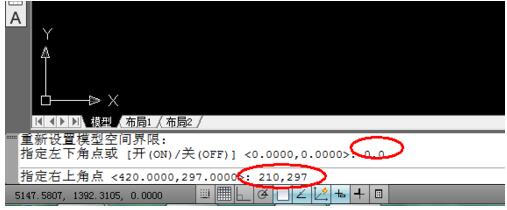

• 若要设置为A4图纸大小（210mm × 297mm），请输入：0,0;210,297
• 若需设置为A3图纸大小（297mm × 420mm），请输入：0,0;297,420

方法二：自定义任意范围

实际工作中，常需自定义图形界限。

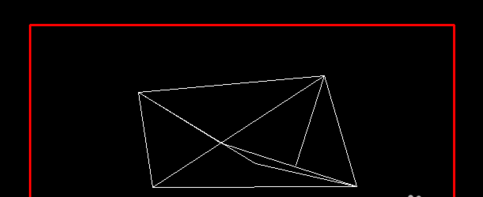

例如，下图中的红色矩形区域。

第三步：自定义矩形区域界限

操作核心是获取矩形两个对角点的坐标。

1. 选中目标矩形。

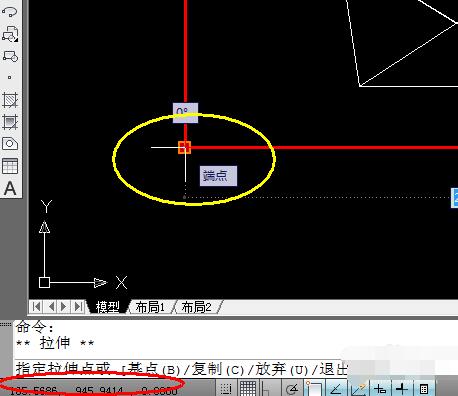

2. 捕捉其左下角端点，并记下命令行显示的该点坐标值。
3. 再捕捉其右上角端点，记下对应坐标值。

接着，重复第一步：

• 输入limits命令。
• 依次输入刚才记录的下角坐标和右上角坐标。
• 按下回车键，图形界限即按指定区域精准设定完成。
