AutoCAD2010怎么打印图纸

我们先从准备工作开始。首先，打开AutoCAD2010软件，并确保需要打印的图纸已在绘图页面中清晰显示。这一步是后续所有操作的基础。

第一步：找到打印入口

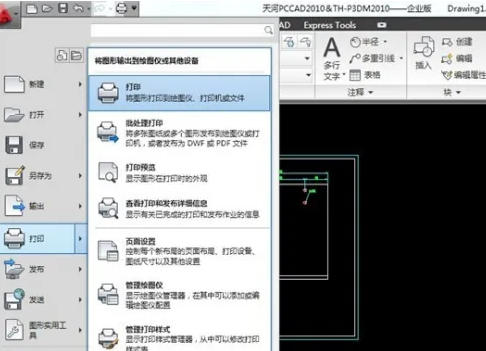

请注意观察绘图页面的最左上角，这里可以找到“打印”选项的入口。点击它，即可正式开始打印设置。

点击后，系统会弹出“打印 - 模型”窗口。这个窗口是整个打印操作的控制中心，所有关键步骤都在这里完成。

第二步：进行核心打印设置

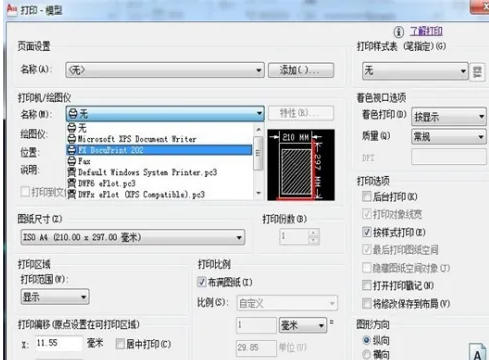

在“打印 - 模型”窗口中进行以下设置：

• 选择打印机：在“打印机/绘图仪”的“名称”列表中，选择合适的打印机设备。
• 确定图纸尺寸：在“图纸尺寸”选项中，选择最终的出图尺寸。

这两项设置直接决定了打印的硬件匹配与纸张规格。

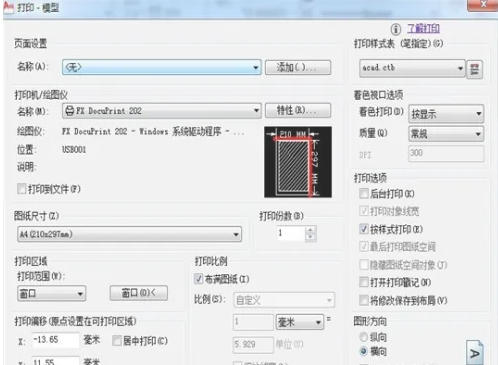

第三步：完善其他打印参数

继续在窗口中完善参数：

• 在“打印样式表”中，为图纸配置合适的打印样式。
• 在“打印范围”处，选择“窗口”模式。

当您选择“窗口”模式后，界面会自动跳转回绘图页面。此时，需要用鼠标框选出需要打印的具体图纸范围。

第四步：最终确认并打印

框选范围后，请按顺序完成最后几步：

1. 将“图形方向”设置为“横向”。

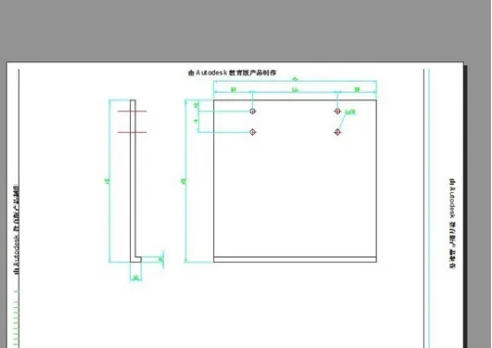

2. 务必点击“预览”按钮，仔细检查图纸的整体效果。
3. 预览确认无误后，点击“确定”按钮，即可开始打印。

“预览”功能非常关键，它能帮助您提前发现并避免打印失误。
