使用Cass软件批量插入分幅图时位置偏移的解决方案

在使用Cass软件的“批量插入图块”功能合并分幅图时，部分图幅可能出现位置偏移。

这并非软件重大故障，而是一个可以轻松修复的细节问题。本文将逐步分析并提供解决方案。

问题现象与解决思路

操作中常遇到此情况：批量拼接后，总有一两张图位置“跑偏”，无法与相邻图幅对齐。

核心解决思路是：检查并修正问题图幅的图块基点坐标。

第一步：调用“批量插入图块”功能

在软件菜单栏中找到并启动“批量插入图块”功能。

第二步：选择图形文件

在弹出的DWG文件选择窗口中，导航至分幅图文件夹，勾选所有需要组装的图纸文件。

第三步：观察偏移现象

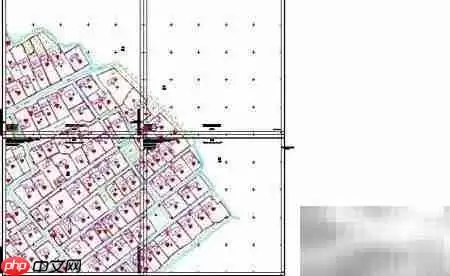

点击“打开”后，软件自动拼接图纸。此时可观察到特定图幅（如右上角）位置明显偏移，无法接合。

第四步：定位问题根源并重置基点

偏移的根源通常是该图块的基点坐标设置不正确。请按以下步骤操作：

• 单独打开出现偏移的DWG分幅图文件。
• 在命令行输入BASE指令并回车。
• 查看当前图块基点的X、Y、Z坐标。

若发现坐标值不全为0，将其重置为0,0,0，然后保存文件。此步是关键。

第五步：重新插入并验证效果

保存修改后的文件，重新执行批量插入操作。检查所有图幅是否已严丝合缝地拼接，错位问题应已解决。

延伸思考：为何手动粘贴不受影响？

有人可能发现：手动逐张按原始坐标粘贴图纸时，通常不会出现偏移。

这是因为两种方式对基点坐标的依赖度不同：

• 手动粘贴：系统直接读取图元本身的坐标信息进行定位。
• 批量插入图块：功能在定位时，更严格地依赖BASE命令指定的插入点。

因此，当基点设置偏离时，批量操作就会将该图幅整体“带偏”。
