掌握SketchUp墙体高效建模需五步

一、用推拉工具配合尺寸输入快速生成标准厚度墙体；
二、以组件/群组实现复用与精准对齐；
三、借辅助线与贴图定位控制起终点；
四、通过图层与阴影管理提升可视化效率；
五、运用Solid Tools布尔运算处理复杂交接。

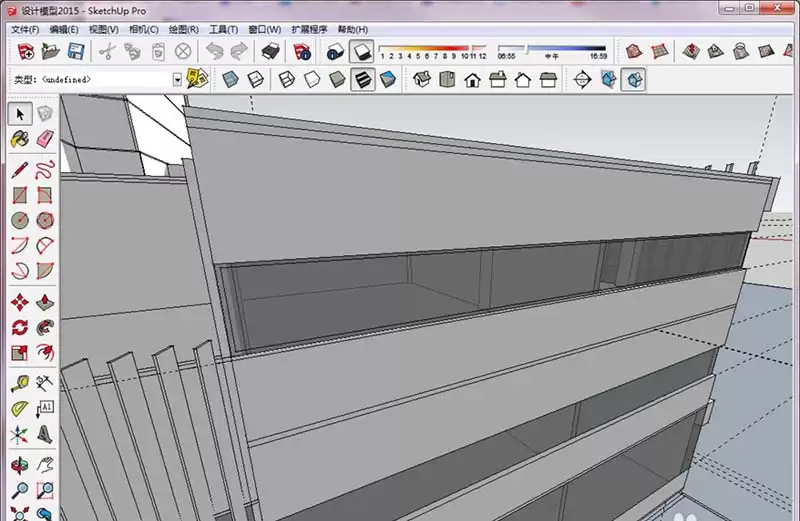

在SketchUp中进行建筑建模时，墙体绘制常成为效率瓶颈。问题通常表现为效率低下、厚度不一和对齐困难。其根源往往在于对墙体构建的结构逻辑与快捷操作组合不够熟悉。

掌握以下五个核心技巧，能帮助你实现高效且精准的墙体建模。

一、利用推拉工具快速生成标准厚度墙体

推拉工具是墙体建模的首选。结合精确尺寸输入，可以跳过“画平面再挤出”的步骤，直接生成厚度统一的墙体，便于后期批量修改。

具体操作分为四步：

• 第一步：绘制底面。用矩形工具在地面上画出墙体底边轮廓，例如长4800mm、宽200mm的矩形。
• 第二步：启动推拉。按住Shift键锁定垂直方向，点击并拖动矩形面以启动推拉工具。
• 第三步：输入高度。拉出大致高度后，在数值控制框直接输入目标高度（如“2800”），回车确认。
• 第四步：后期调整。双击墙体面进入编辑，用移动工具偏移一侧边线调整厚度，再用推拉工具重新定义即可。

二、借助群组与组件实现墙体复用与对齐

要实现墙体的重复使用与精准对齐，必须依赖群组和组件。组件支持参数联动，一处修改，处处更新；群组则能提供临时保护，防止误操作。

操作流程如下：

• 选中建好的墙体，右键“创建组件”。
• 勾选“替换所选对象”，并命名（如“200厚外墙”）。
• 复制时，用移动工具配合Ctrl键，移动时按住Shift键可启用轴向吸附，实现自动对齐。
• 双击进入组件编辑模式，修改任意实例的尺寸，所有同名实例将同步更新。
• 若需独立调整某段墙，右键选择“使唯一”即可解除关联。

三、应用测量辅助线与贴图定位控制墙体起点与终点

对于非正交布局或弧形墙体，精确定位起点和终点是关键。临时辅助线是此时的最佳助手。

具体方法：

• 选择卷尺工具，在起点角点单击，沿轴向拖动并输入精确距离（如“150”），回车生成参考线。
• 使用矩形工具，将光标靠近辅助线端点，出现“端点”提示时单击，确定底边第一个角点。
• 拖动矩形工具至另一面墙边缘，出现“交点”提示时单击，实现自动对齐。

对于弧形墙：先画中心线，再用偏移工具推出厚度，最后用推拉工具沿路径挤出。

四、启用阴影与图层管理提升墙体建模可视化效率

模型复杂时，视觉干扰增多。合理利用图层和阴影，能清晰展示墙体的空间关系与遮挡逻辑，避免重复或遗漏。

管理技巧：

• 在图层管理器中，新建“墙体_结构”层放置主体墙体。
• 新建“墙体_门窗洞口”层放置开洞几何体，建模时可暂时关闭其可见性以保持画面清爽。
• 开启阴影显示，调整时间滑块，让阴影清晰展示墙体前后关系，检查穿插或悬空问题。
• 按住Alt键点击图层前的眼睛图标，可单独显示当前图层，便于聚焦细化工作。

五、使用Solid Tools布尔运算处理复杂墙体交接

当墙体与梁、柱、斜撑需要穿插或开槽时，手动切割繁琐且易错。Solid Tools的布尔运算功能是处理此类复杂交接的利器，能保持几何体完整与拓扑清洁。

使用前提：确保墙体和其他构件均为独立的群组或组件，且每个对象都是“实体”。

操作流程：

• 打开Solid Tools面板，点击“相减”按钮。
• 先选择墙体作为目标对象，再点击梁构件作为要减去的部分。
• 执行后，墙体将在梁穿过区域自动生成精确凹槽。
• 若需合并多段墙体（如L形转角墙），使用“联合”功能依次选择各段，即可生成连续无缝的单一实体。
