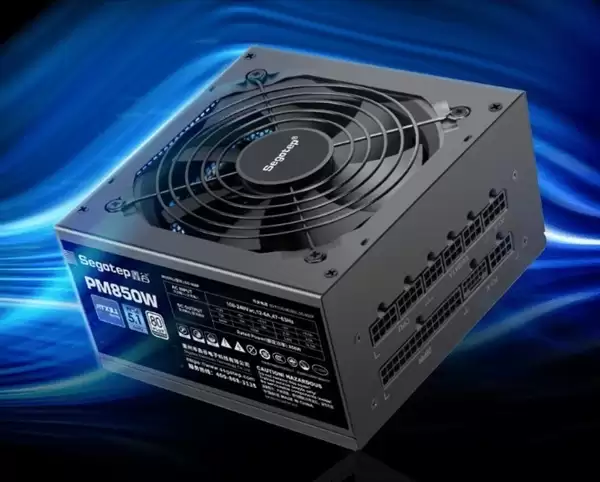

电源供应器：PC的“心脏”，远比想象复杂

提起PC电源供应器（简称电源），很多人觉得它就是个简单的“电源适配器”。但事实恰恰相反，作为为整机所有配件输送动力的核心，它无愧于“心脏”的比喻，其内部的复杂程度，往往超乎想象。

从线性电源到开关电源：一场效率革命

我们PC内部常用的电压主要是+12V、+3.3V和+5V。如果只看输出电压，普通的线性电源适配器确实也能实现。它的原理很直观：通过传统的变压器（由硅钢片或铁氧体磁芯绕制线圈）进行电压变换，再经过整流和滤波，就能输出所需的直流电。下图就是一个典型的例子。

下图展示了一个更简单的单路输出线性电源电路。想要多路输出也不难，只需在变压器次级线圈上多引出几个抽头即可，输出电压严格遵循变压器的匝数比公式。

这种线性电源原理简单，但缺点也很明显：能效和功率密度都偏低。想要提升功率，就得用上体积庞大、重量惊人的变压器——玩过音响的朋友可能见过，功放里的变压器动辄几公斤重，像块板砖，而且发热损耗不小。正因如此，线性电源已基本被市场淘汰，如今的主流是开关电源，而PC电源正是其中一员。

开关电源：复杂电路背后的高效魔法

对比一下两者的工作流程，差异立现。线性电源走的是“变压--整流--稳压--滤波”的路径。而开关电源则完全不同，它的流程可以概括为“整流--逆变--变压--整流--稳压--滤波”。

具体来说，开关电源先将220V或110V的工频正弦交流电整流成高压直流电，然后通过开关电路，将其逆变成频率极高的方波交流电，接着再用变压器进行电压变换，最后经过整流、稳压和滤波，输出我们需要的稳定直流电。看看下面这个开关电源的基本电路图，是不是比线性电源复杂多了？

那么，开关电路是如何实现直流到高频交流的“魔术”呢？这里用到的是高中物理的知识：当变压器初级线圈中的电流被高速通断时，次级线圈就会感应出交流电，只不过波形是方波而非正弦波。

在开关电源里，这个高速通断的任务由半导体开关管（通常是硅基功率MOSFET）来完成。它将电源的工作频率从工频的50Hz，一举提升到了数千赫兹（KHz），甚至1兆赫兹（MHz）以上。频率越高，电源的能效通常也越好，同时，变压器在保证足够功率输出的前提下，体积可以做得非常小巧。

技术演进：从硅基MOSFET到氮化镓

然而，硅基功率MOSFET的性能已逐渐逼近物理极限。于是，新一代的氮化镓（GaN）半导体材料走上了舞台。凭借更优异的电气特性，氮化镓器件能实现更高的开关频率和更低的损耗。目前，这项技术已在手机充电器中普及，并开始逐步应用于PC电源领域。

PC电源：开关电源中的“特种兵”

虽然同属开关电源，但PC电源的要求要苛刻得多。它需要提供更高的输出功率、保持更小的体积，同时输出必须极其稳定。此外，强大的过载保护能力、符合ATX规范的待机功能等，都让它的内部电路变得更加复杂。下图展示了一个典型的PC电源内部结构，其精密程度可见一斑。

文章出处：中关村在线
