外墙内保温设计：从SketchUp建模到可视化呈现

在建筑节能设计中，外墙内保温是一个关键环节，直接影响建筑的能耗与室内舒适度。

如今，借助SketchUp三维建模工具，整个设计过程变得直观且高效。下面，我们将一步步解析如何用SketchUp完成外墙内保温设计。

第一步：创建精准建筑模型

一切设计始于精准的模型。在SketchUp中，首先搭建建筑的基本框架。

墙体、门窗的位置和尺寸必须准确无误。这个模型是所有后续工作的基石，其精度直接决定了保温设计的可靠性。

第二步：确定保温层厚度

模型建好后，需确定保温层厚度。这不能随意设定，必须依据具体的建筑节能设计标准和当地规范。

通常，外墙内保温的厚度在20到50毫米之间浮动，具体数值需通过综合计算得出。

第三步：使用“推拉”工具创建保温层

厚度确定后，即可开始“施工”。这里主要使用SketchUp的“推拉”工具。

选中墙体内部的面，直接推拉出设定的保温层厚度。

操作关键：确保推拉出的体块与原始墙体严丝合缝。任何微小缝隙都可能成为热桥，影响保温效果。

第四步：赋予保温层材质

为让模型更逼真，需要为保温层赋予材质。

在SketchUp的材质库中，可以找到类似挤塑板、岩棉板等常见保温材料的纹理。贴上材质后，设计会变得更加生动。

第五步：精细处理门窗洞口

设计时，必须精细处理门窗洞口等细节部位。

保温层在此处需要被精确裁剪，以贴合门窗框。使用“跟随路径”等工具可以很好地处理这些衔接处，避免出现保温“死角”，确保热工性能的连续性。

第六步：模拟保温层固定方式

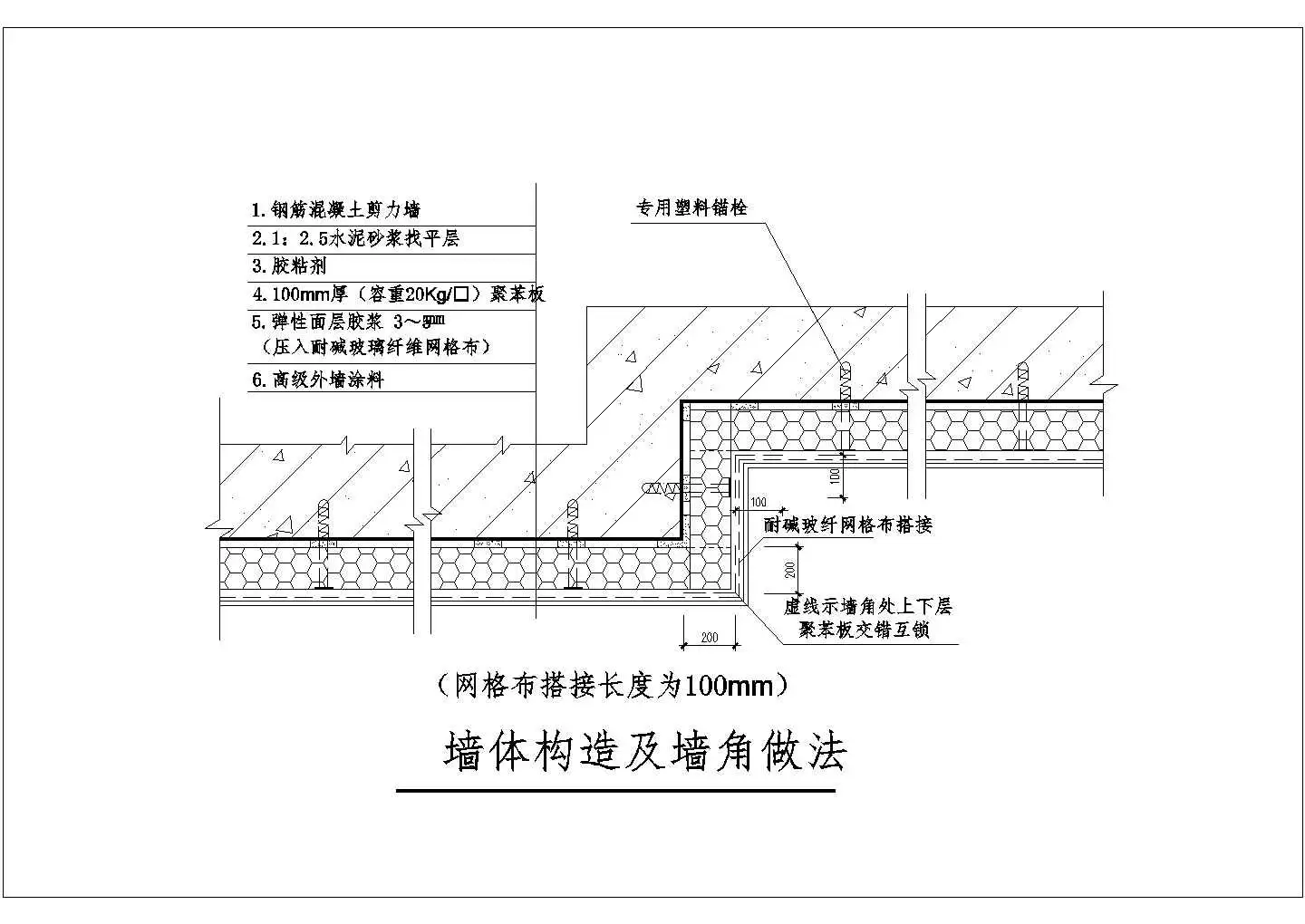

保温层需要与墙体可靠连接。在模型中，可以通过绘制细部线条或创建组件，来模拟锚栓、粘结砂浆等固定方式。

这一步虽看似微小，却关乎整个保温系统的安全与稳定，不容忽视。

第七步：利用“剖切”功能检验设计

设计是否合理，需要多角度检验。SketchUp的“剖切”功能是理想工具。

你可以轻松创建剖面，从建筑内部、外部或任意切面观察保温层构造。任何设计疏漏或冲突，在剖面视角下都无所遁形，便于及时调整优化。

第八步：渲染并呈现最终效果

最后，通过渲染让设计方案更具说服力。调整好SketchUp中的光照角度和阴影参数，进行效果渲染。

最终的可视化成果，不仅能促进设计团队内部清晰沟通，更能向业主或评审方直观展示节能设计的价值与效果。

总结：使用SketchUp进行外墙内保温设计，将复杂的构造问题转变为可视、可调、可验证的直观过程。这无疑是推动建筑节能技术落地的一件利器。
