CAD镜像功能：高效创建对称图形的关键

在CAD设计中，镜像功能是一个高频操作。它能快速创建对称图形，显著提升绘图效率。

本文将详细拆解，如何利用编辑工具轻松完成CAD图形的镜像操作。

操作流程总览

整个过程直观高效，主要通过以下几个关键步骤完成。

第一步：打开目标文件

启动软件后，首先需要载入你的设计图纸。

点击左上角的“文件”菜单，选择“打开”。然后找到并选中你需要编辑的CAD文件即可。

第二步：选择操作对象

文件加载完成后，在绘图区域中，用鼠标点击或框选你需要进行镜像操作的图形对象。

被选中的图形通常会以高亮或虚线形式显示，方便你确认选择。

第三步：调用镜像工具

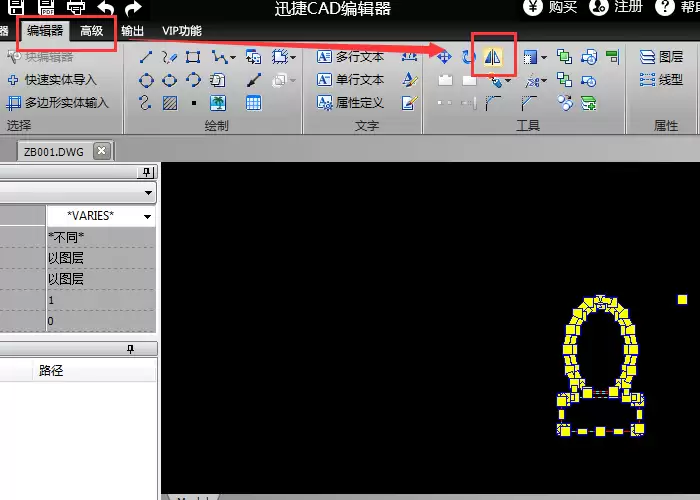

选中图形后，将界面切换到“编辑器”选项卡。

在工具栏中找到并点击“镜像”功能图标，即可激活镜像命令。

第四步：指定对称轴并生成镜像

这是最关键的一步。激活镜像命令后，根据软件提示，在绘图区域内指定两点来定义一条对称轴。

你可以将这条线理解为“镜子”的摆放位置线。

确定对称轴后，原图形关于这条轴的镜像图形便会自动在另一侧生成。

总结

至此，一个完整的图形镜像操作就完成了。

整个流程清晰连贯，从打开文件到最终生成镜像，每一步都有明确的视觉反馈。

掌握这个功能，对于处理具有对称结构的设计图纸来说，能节省大量重复绘制的时间。
