迅捷CAD编辑器：区域覆盖功能详解

在CAD绘图工作中，区域覆盖是一个相当实用的功能。它能将指定区域的图形内容暂时隐藏，让图纸的查看和编辑更加清晰。

今天，我们就以迅捷CAD编辑器为例，详细拆解设置区域覆盖的具体操作步骤。

第一步：打开图纸并切换菜单

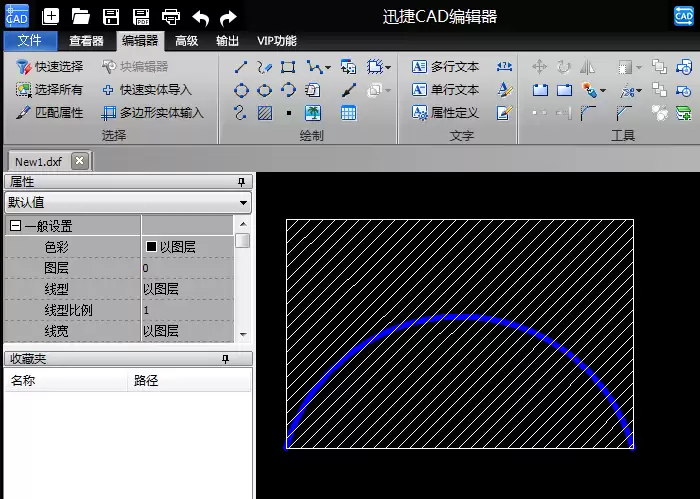

首先，用迅捷CAD编辑器打开你需要处理的图纸文件。接着，将界面切换到顶部的“编辑器”菜单面板。

第二步：选择覆盖形状工具

接下来，找到绘制工具栏，点击“虚空”工具旁边的小三角下拉按钮。

这里你会看到两个选项：

• “矩形”：绘制矩形覆盖区域。
• “多段线”：绘制任意多边形覆盖区域，灵活性更高。

第三步：绘制覆盖区域

工具选好后，就像绘制普通图形一样，在图纸上框选出你想要覆盖的区域。

绘制完成后，该区域内的图形内容就会被自动“覆盖”住。视觉上仿佛被一块白板遮住，但实际数据并未删除。

第四步：管理覆盖区域边框

绘制出的覆盖区域会有一个边框。如果你觉得这个边框影响视图，可以在“虚空”工具下拉菜单中，选择“隐藏”来关闭边框显示。

需要编辑或定位时，再选择“显示”即可。

第五步：调整覆盖区域的显示次序

覆盖区域本身也是一个图形对象，它和其他图形一样，存在上下叠放次序。当多个图形重叠时，你可能需要调整它的显示优先级。

操作很简单：

1. 选中覆盖区域图形。
2. 点击鼠标右键，在弹出的快捷菜单中，找到“到前面”或“回送”命令。
3. 或者，直接使用工具栏上的“前置”、“后置”工具按钮。

这样就能轻松地将覆盖区域调至最顶层或送到底层，从而控制哪些内容被遮盖，哪些内容保持可见。

总结

以上就是使用迅捷CAD编辑器设置区域覆盖功能的完整流程。掌握这个技巧，对于整理复杂图纸、突出显示重点部分非常有帮助。
