AutoCAD 2007图形缩放功能详解

AutoCAD 2007是一款经典的CAD软件，至今仍在工程、建筑和制造领域广泛应用。

它不仅二维绘图功能扎实，其三维建模环境也经过优化，例如新增的视觉样式和材质库，让设计呈现更直观。

其中，“图形缩放”是一个非常实用且基础的功能。用得好，能极大提升绘图效率。

下面，我们将一步步拆解，如何在AutoCAD 2007中精准、灵活地使用缩放功能。

第一步：启动软件与界面准备

首先，打开AutoCAD 2007软件。

为确保操作界面与教程一致，建议将工作空间切换为“AutoCAD经典”。此模式会显示传统的工具栏布局，便于查找工具。

第二步：绘制基础图形

在缩放前，需要操作对象。

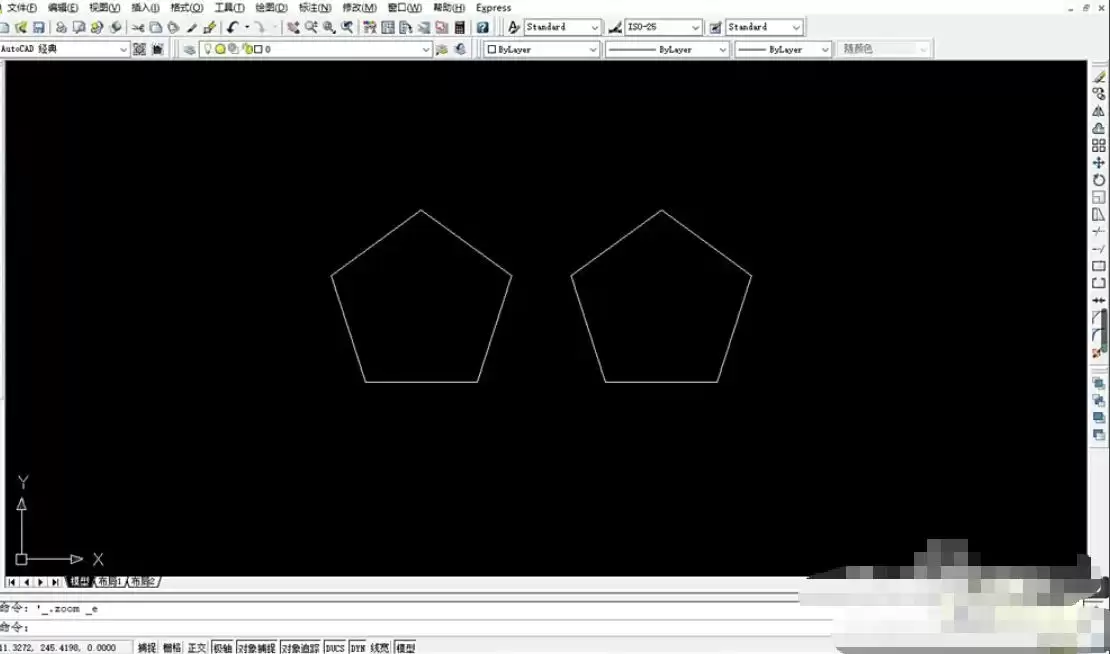

使用左侧绘图工具栏中的工具，如直线、矩形或圆，随意绘制两个相同的图形。这是为了在后续步骤中，能清晰对比缩放前后的效果。

第三步：找到并启动缩放命令

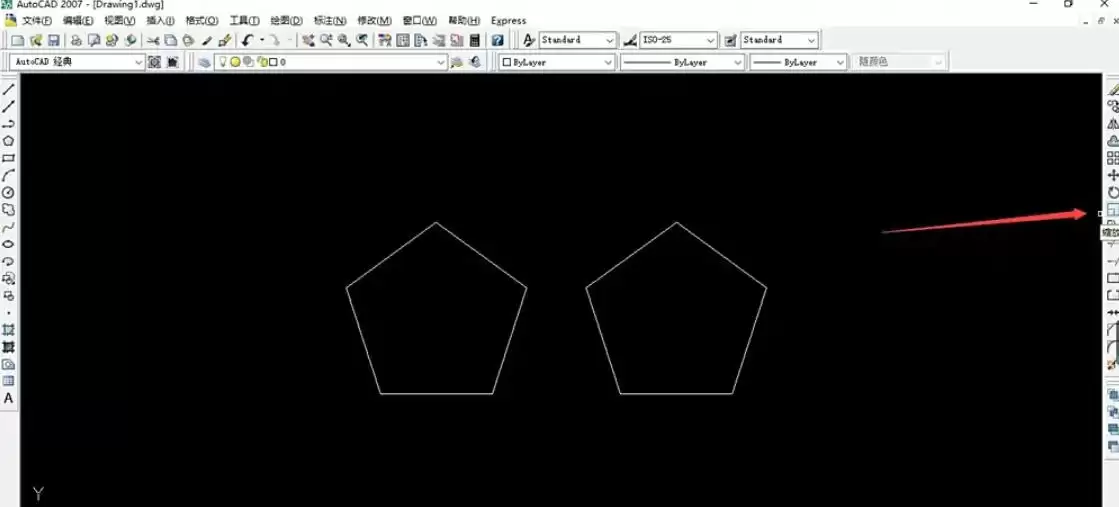

绘制完成后，将目光移到右侧的“修改”工具栏。

找到图标为“带箭头的矩形”的按钮，这就是“缩放”工具。

你也可以直接在命令行输入快捷命令：“SCALE”（回车确认）。

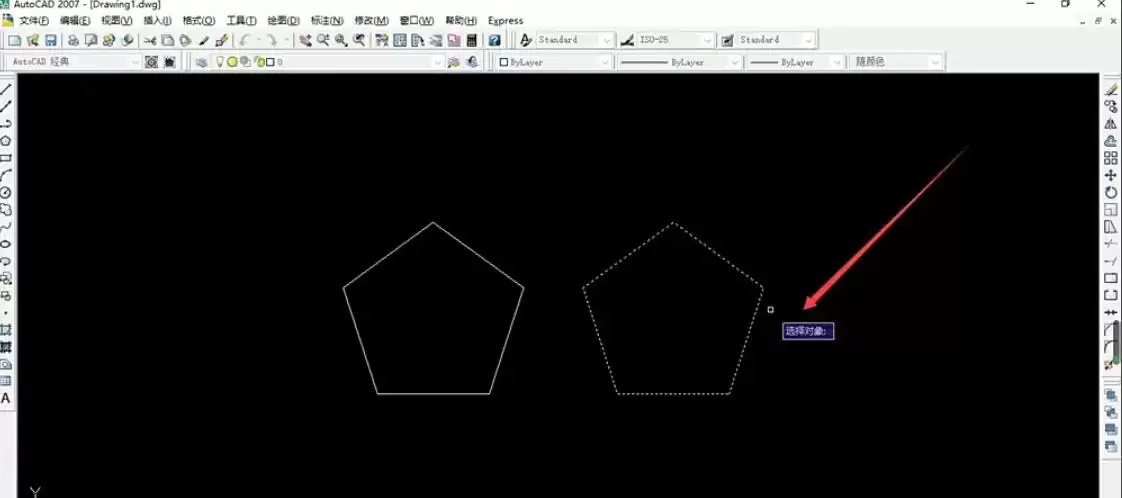

点击工具或输入命令后，单击选择要缩放的图形，按空格或回车确认选择。

提示：如需同时缩放多个对象，可以框选或按住Shift键逐个添加。

第四步：指定缩放基点

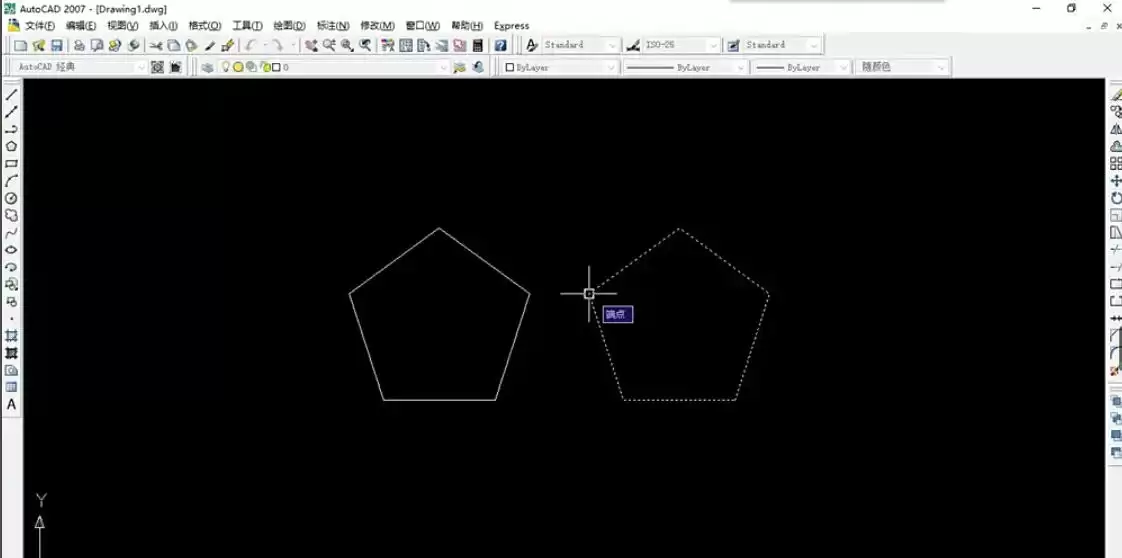

选择图形后，命令行会提示你指定“基点”。这个点至关重要，它是图形缩放时固定不动的中心点。

用鼠标在图形上单击选择一个点，例如正方形的中心或某个角点。

技巧：

• 若希望图形缩放后位置基本不变，就选择其几何中心。
• 若想让它围绕某个特定点（如轴端点）缩放，则选择该点作为基点。

第五步：输入比例因子

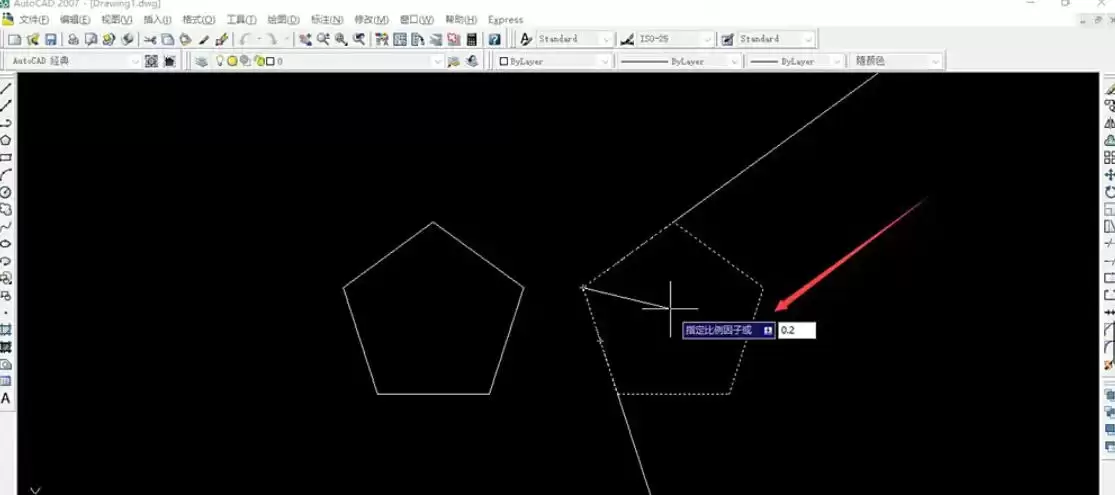

指定基点后，进入最关键的一步：输入比例因子。请注意命令行或光标旁的动态输入框。

• 输入大于1的数值（如2）：图形放大为原来的2倍。
• 输入0到1之间的数值（如0.5）：图形缩小为原来的一半。
• 输入负值会产生镜像缩放效果，日常绘图中使用较少。

例如，输入1.5并回车，所选图形就会以设定的基点为固定点，放大1.5倍。

第六步：确认并对比效果

输入比例因子后，再次按回车或空格键确认。缩放操作即刻完成。

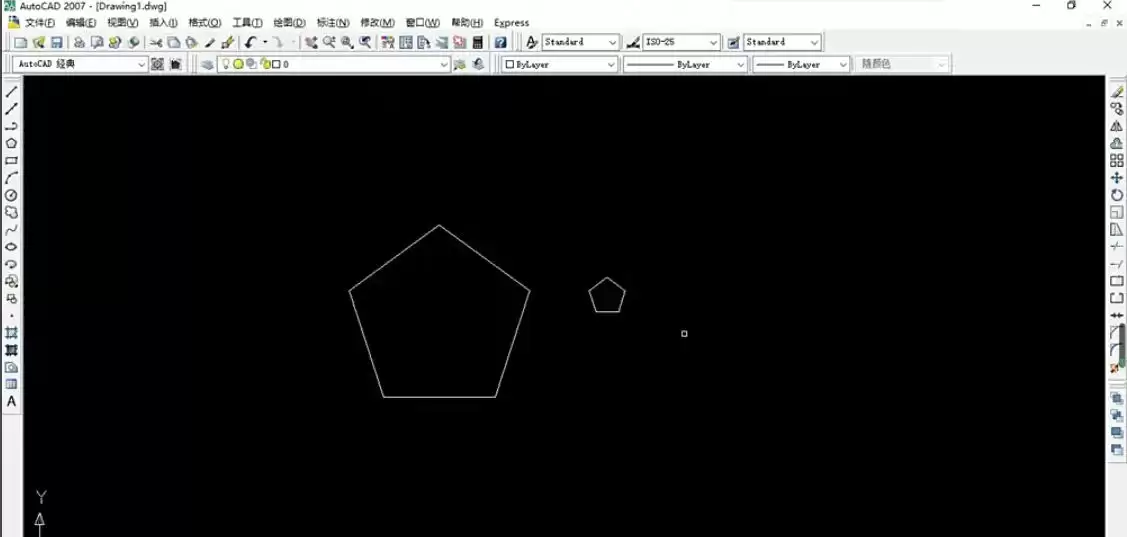

现在，你可以清晰看到缩放后的图形与旁边原始图形之间的尺寸差异。

为更精确对比，可开启状态栏的“对象捕捉”功能，辅助对齐观察。

总结

至此，一个完整的图形缩放流程就结束了。

掌握这个基础操作，再结合“复制”、“阵列”等其他修改命令，就能应对大部分图纸的调整需求，让设计工作更加得心应手。
