AutoCAD 2007环形阵列使用步骤详解

首先，准备一个用于阵列的对象。使用绘图工具栏中的多边形工具，在绘图区绘制一个五边形。当然，你也可以使用圆形、矩形或其他任何需要环形排列的图形。

启动阵列命令

对象准备好后，启动阵列命令。有两种常用方式：

• 直接点击右侧修改工具栏中的“阵列”按钮。
• 在命令行输入快捷命令 ARRAY 然后按下回车键。

这两种方法都能调出阵列对话框。

选择阵列类型

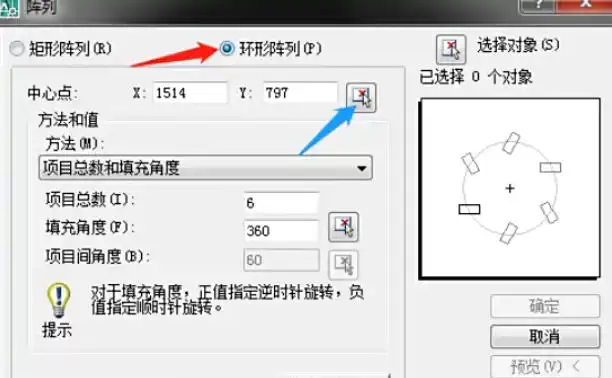

在弹出的阵列对话框中，关键的第一步是选择阵列类型。这里请务必选择 “环形阵列” 选项。选择后，对话框会切换到环形阵列的参数设置界面。

指定阵列中心点

接下来需要指定阵列的中心点。

点击对话框中“中心点”旁边的拾取图标，对话框会暂时隐藏，光标会回到绘图区。此时，在图形上点击你希望环绕的中心位置，比如五边形的几何中心，或者图形外的任意一点。点击后，中心点坐标会自动填入对话框。

指定中心点后，阵列对话框会再次弹出，显示刚才设定的中心坐标。

设置核心参数

现在，来到核心的参数设置环节。你需要根据设计意图调整几个关键值：

• 项目总数：控制复制出多少个对象。例如，输入“6”，就意味着连同原始对象在内，最终会得到6个均匀分布的五边形。
• 填充角度：默认是360度，表示围绕中心点排满一整圈。如果只需要阵列半圈，则可以改为180度。

选择阵列对象

参数设置好后，点击“选择对象”按钮，再次回到绘图区。用鼠标单击选择之前绘制的五边形，然后按空格键或回车键确认。

完成阵列

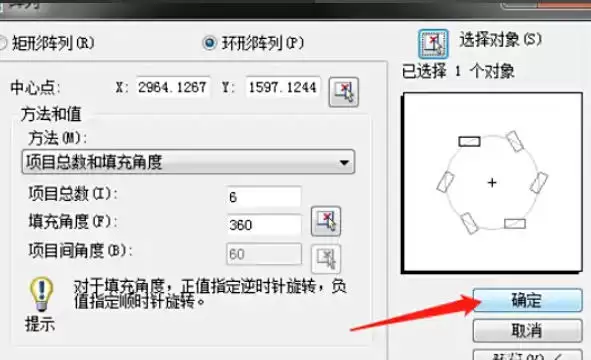

最后一步，确认所有设置无误后，点击对话框底部的“确定”按钮。软件会按照你设定的中心点和数量，生成一个完整的环形阵列图案。

总结与应用

整个过程清晰明了。关键在于准确指定中心点和设置好项目数量。

掌握这个方法后，无论是绘制齿轮的齿、法兰盘的螺栓孔，还是任何需要圆周排列的图形元素，效率都会大幅提升。
