AutoCAD 2007：修改标注样式详解

AutoCAD 2007是一款经典的计算机辅助设计软件。它在二维制图、三维建模及工程设计领域留下了深刻印记。

软件引入的动态块功能让图块具备了可调整参数的“智能”，显著提升了设计灵活性。同时，其优化的3D建模工具也使得实体与曲面编辑更加直观高效。

对于工程师和设计师而言，熟练掌握标注样式的自定义是提升绘图效率与专业度的关键。下面，我们将详细拆解在AutoCAD 2007中修改标注样式的具体方法。

第一步：启动软件

在电脑桌面上找到AutoCAD 2007的快捷图标，双击它。稍等片刻，待软件完全加载后，即可进入工作界面。

第二步：打开标注样式管理器

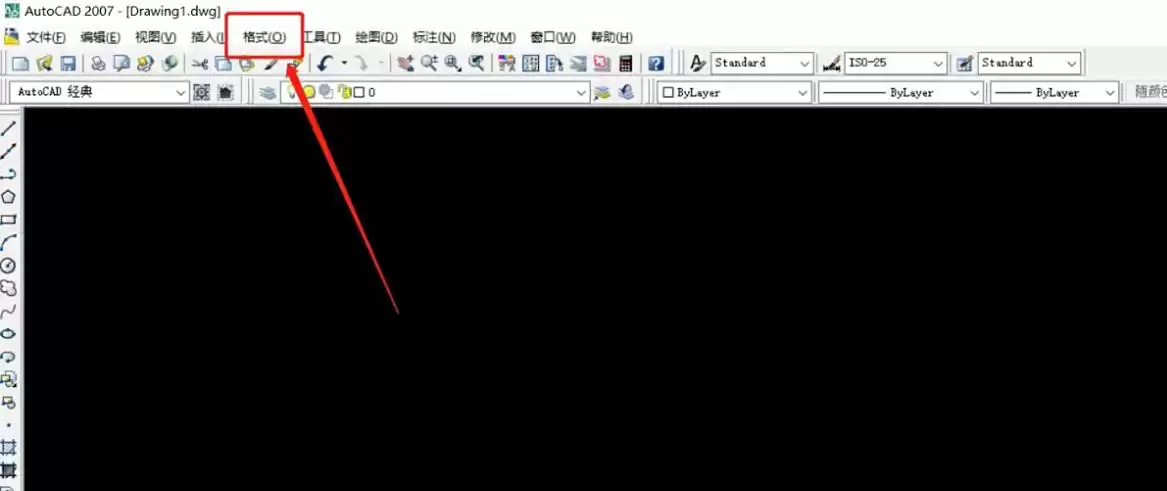

进入工作界面后，将目光移至顶部工具栏。

找到并点击“格式”选项，随后会弹出一个下拉菜单。在这个菜单中，精准定位并点击“标注样式”选项。

紧接着，一个名为“标注样式管理器”的对话框就会呈现在你面前。

第三步：选择并修改目标样式

在“标注样式管理器”对话框中，你会看到当前图形文件中所有已存在的标注样式列表。

从中选中你想要调整的目标样式，然后点击对话框右侧醒目的“修改”按钮。

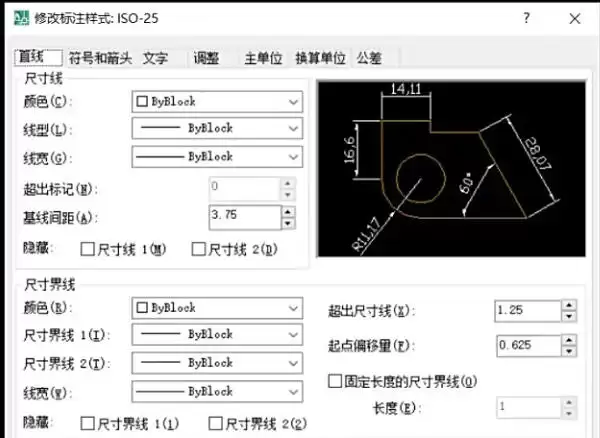

点击后，系统会弹出另一个核心对话框——“修改标注样式”。

第四步：调整线与箭头参数

“修改标注样式”对话框包含了多个选项卡，分别掌管标注的不同外观属性。我们首先调整“线”和“符号和箭头”这两个选项卡。

尺寸线设置

在“尺寸线”区域，你可以自由设置：

• 尺寸线的颜色、线型和线宽。
• 尺寸线超出标记的长度。
• 基线标注时各条尺寸线之间的间距。

尺寸界线设置

切换到“尺寸界线”区域，这里控制着：

• 尺寸界线的颜色、线型、线宽。
• 尺寸界线超出尺寸线的长度。
• 尺寸界线的起点偏移量。

箭头设置

“箭头”区域决定了标注箭头的样貌。你可以：

• 从下拉列表中选择实心箭头、建筑标记、点等多种样式。
• 设置箭头的大小。

第五步：设置文字与主单位

接下来是“文字”选项卡，这里掌管着标注文字的所有细节。

文字外观

此部分允许你设置：

• 文字的样式、颜色、高度。
• 文字的宽度因子。

文字位置

这里控制文字相对于尺寸线和尺寸界线的摆放：

• 调整文字的垂直位置（如居中、上方、下方）。
• 调整文字的水平位置（如居中、靠近第一条或第二条尺寸界线）。

文字对齐

此选项决定文字方向是始终保持水平，还是与尺寸线保持平行。

主单位设置

转到“主单位”选项卡：

• 线性标注区域：可设定单位格式（如小数、科学计数法）、精度及小数分隔符。
• 角度标注区域：专门用于设置角度值的单位格式和精度。
• 此外，“前缀”和“后缀”功能可以让你为标注数值自动添加特定说明文字，比如直径符号“Φ”或单位“mm”。

第六步：确认并应用修改

完成所有参数的细致调整后，建议从头到尾快速检查一遍，确保每一项设置都符合你的绘图要求。

确认无误后，点击“修改标注样式”对话框底部的“确定”按钮。

此时，你会回到“标注样式管理器”对话框。最后，点击“关闭”按钮，整个修改过程便宣告完成。

从此以后，所有使用该样式创建的标注都将自动套用你刚刚设定好的新规则。
