AutoCAD 2007是Autodesk公司推出的一款里程碑式CAD设计软件。

它将二维制图与三维建模功能整合于一体，奠定了现代CAD工作的基础。

版本核心技术创新

这个版本带来了几项改变游戏规则的技术：

• 动态块（Dynamic Blocks）：让设计元素具备了参数化调整的能力。
• 全新3D建模工具集：大幅提升了实体、曲面和网格建模的效率。
• SteeringWheels导航系统：重新定义了设计交互体验。
• 优化的3D工作空间：改善了设计环境。
• 增强的PDF支持和注释缩放功能：显著改善了团队协作流程。

尽管后续版本不断推陈出新，但AutoCAD 2007因其稳定的性能和经典的操作逻辑，至今仍在许多工程、建筑与制造领域的专业场景中占有一席之地。

AutoCAD 2007图形拉伸操作详解

图形拉伸是CAD设计中最基础也最常用的编辑功能之一。

它允许你调整图形中某一部分的尺寸或形状，而无需重画整个对象。

第一步：准备工作空间

首先，启动AutoCAD 2007。

为了获得最熟悉的操作环境，建议切换到“经典”工作空间。

如果界面没有默认显示，可以通过点击顶部菜单栏的“工具” > “工作空间” > “AutoCAD经典”来完成设置。

第二步：创建或选择图形

接下来，你需要一个操作对象。

可以使用左侧绘图工具栏中的直线、多段线、矩形等工具绘制一个新图形。

或者，直接打开一个已有的图纸文件，并选中你想要修改的图形部分。

第三步：启动拉伸命令

激活“拉伸”命令主要有两种方式：

• 在命令行直接输入“STRETCH”并按回车键。
• 点击“修改”工具栏中的拉伸图标（一个看起来像箭头拉长方形的图标）。

你也可以通过顶部菜单栏的“修改” > “拉伸”来找到它。

第四步：使用交叉窗口选择对象

这是最关键的一步。启动命令后，命令行会提示你选择对象。

此时，你需要使用“交叉窗口”的方式进行框选——即从右向左拖动鼠标，形成一个虚线显示的绿色矩形框。

这里有个重要原则需要牢记：

• 只有完全被这个交叉窗口包围住的对象（或其端点）才会被拉伸。
• 而那些仅仅有一部分在窗口内的对象（比如一条线的一端），则会被整体移动。

这个区别决定了编辑的精确性。

第五步：指定基点和拉伸距离

选择好对象后，按回车键确认。

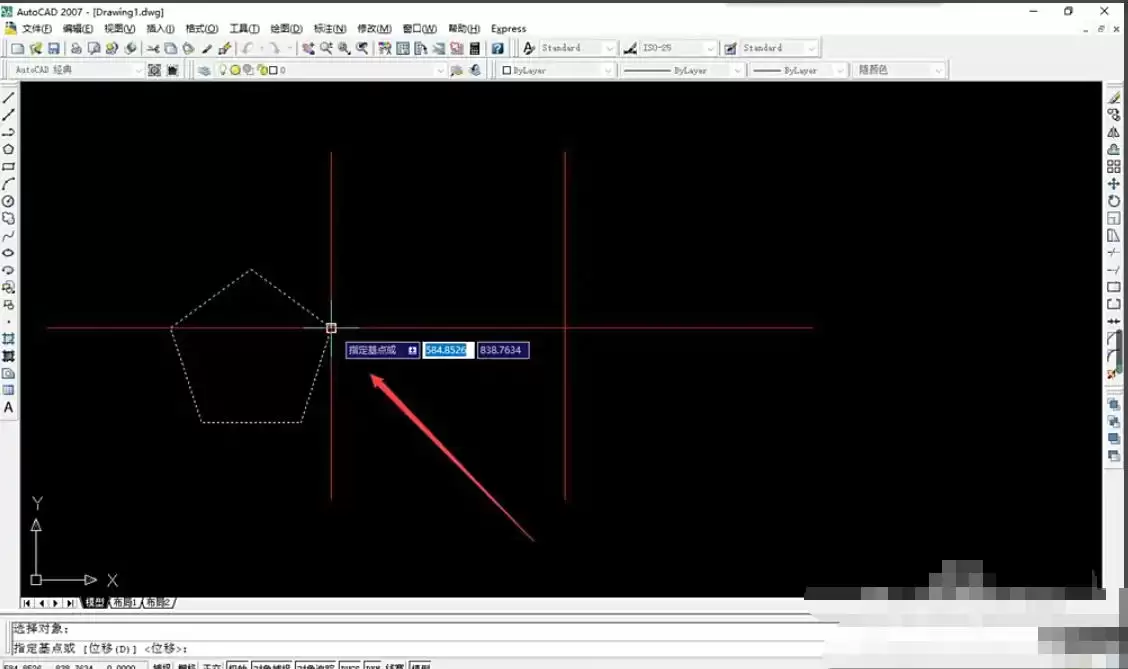

命令行会提示“指定基点”，这时你需要在图形上点击一个点作为拉伸的参考基准。

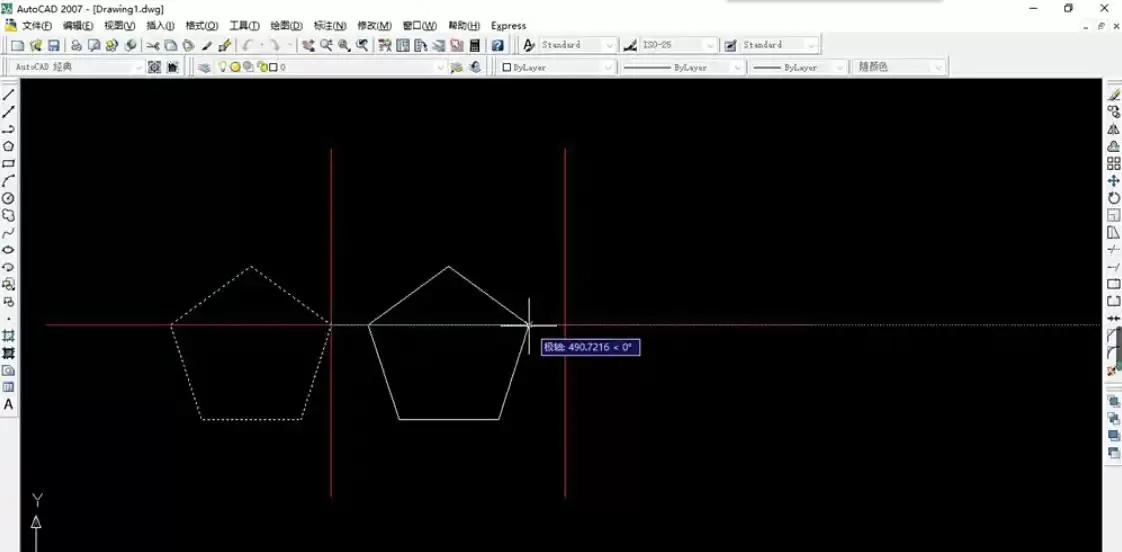

然后，移动鼠标来确定拉伸的方向，或者在命令行直接输入具体的距离值。

例如，输入“@5,0”就表示将图形沿X轴正方向（通常是向右）拉伸5个单位。

通过输入类似的相对坐标（如@X,Y），你可以实现对拉伸量和方向的精确控制。

第六步：完成操作

最后，点击鼠标左键确认新的拉伸位置，或者直接按回车键结束命令。

图形就会按照你指定的方式和距离完成拉伸变形。

掌握这个流程后，你就能高效地修改图形尺寸，从而适应各种复杂的设计变更需求。
