一、从S3传奇到砺算新生：一段跨越三十年的GPU传承

提起桌面显卡，过去二十年几乎是NVIDIA和AMD的“二人转”。

但若把时间轴再往前拨，在2D图形时代，曾有一个名字统治着市场——S3 Graphics。

这家成立于1989年的公司，在1994年凭借Trio系列显卡拿下了全球超过70%的市场份额，累计销量突破1亿颗，至今仍是历史上最畅销的显卡系列之一。

技术浪潮转向3D时，S3也曾奋力一搏，先后推出Savage3D和Savage 4显卡。

尤其是后者，一度被视为NVIDIA初代GeForce显卡最强劲的对手。然而，超前的技术构想却受困于驱动稳定性和兼容性的短板。最终，S3作为独立公司的篇章就此落幕。

这段辉煌历史与一位关键人物紧密相连：砺算科技创始人兼CEO宣以方。

作为S3 Graphics的第六号员工，他于1992年加入，并主导了Trio和Savage系列的研发。

此后，在S3历经威盛、HTC、兆芯数次收购的变迁中，他始终担任GPU研发副总裁，累计主导了超过15代GPU的量产。

2024年，宣以方离开S3，创立砺算科技。经过五年潜心打磨，首款采用6nm工艺的国产图形GPU——LX 7G100，终于问世。

核心突破：100%全自研的“TrueGPU天图”架构

这款产品与其他国产显卡最根本的区别，在于其“TrueGPU天图”架构。

它从指令集、计算核心到软件栈均为完全自主设计，不依赖Imagination或ARM等任何第三方IP授权，实现了100%全自研。

TrueGPU架构融合了高性能图形渲染与AI推理能力，其核心技术亮点包括：

• 智能乱序渲染引擎： 打破传统三角形渲染的顺序限制，在无依赖场景下渲染效率提升可达50%。
• FP32/INT32双指令发射： 硬件级并行执行，旨在提升通用计算与图形处理的效率。
• 矩阵内存布局优化： 将数据以方块形式存储，显存利用率提升40%。
• 自研Tensor Engine张量引擎： 支持FP16、FP32、INT8多精度运算，兼顾游戏与AI算力需求。
• NRSS神经网络超分辨率： 通过AI技术在提升帧率的同时，致力于维持画面质量。

产品规格与里程碑

具体到LX 7G100，它基于7G106核心，采用台积电6nm制程工艺。

核心规格如下：

• 纹理单元：192个
• ROP单元：96个
• 显存位宽：192Bit
• 显存容量：12GB
• 整卡平均功耗：200W
• 平均峰值功耗：根据应用不同可达350W

还有一个值得关注的里程碑：砺算科技是全球第四家、中国第一家获得微软WHQL驱动认证的GPU厂商。

这份认证，意味着其在系统兼容性与驱动稳定性方面，获得了权威的背书。

二、图赏：限量版第925块创始人显卡

首先来看包装。

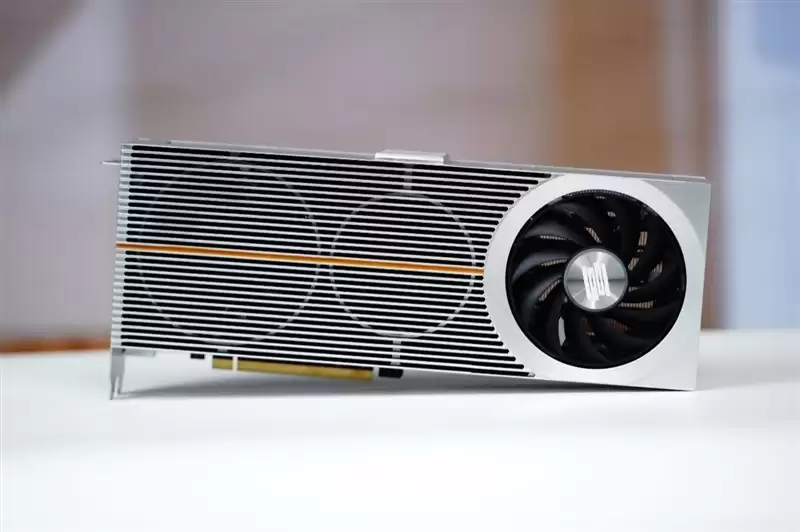

砺算LX 7G100的造型在当下市场颇具辨识度。

它采用了少见的全金属外壳框架，不仅仅是背板，连正面外壳和中框都是纯铝材质。整卡握在手中分量十足，结构坚固。

外壳采用一体化银灰色金属喷砂工艺，哑光质感细腻且不易沾染指纹。整体线条平直硬朗，没有多余的棱角或夸张的造型，风格克制而高级。

显卡采用三风扇设计，但只有右侧的黑色轴流风扇直接外露，另外两个风扇则被巧妙地隐藏在了金属框架内部。

显卡背面右侧设计有圆孔开孔。这样的设计允许部分热风直接穿透显卡排出，有助于提升整体的散热效率。

背板左侧印有“NO.925/999”字样。这表明了手中这块显卡的独特身份——它是限量发行999块中的第925块。

从顶部视角看，中央白色方形装饰块上印有砺算科技橙色的图形Logo。

供电接口为最新的12V-2x6规格。相较于传统的双8Pin接口，能节省不少空间。

底部视角可以看到，金属前盖和背板通过多颗螺丝紧密连接，形成一个坚固的整体。

视频输出接口提供了四个DP 1.4a，并未配备HDMI接口。

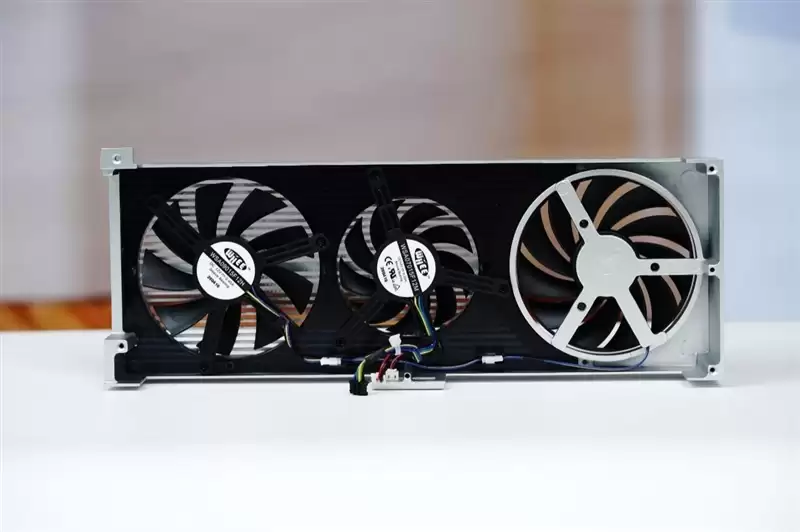

这款显卡的拆解顺序有些特别，并非从背板开始，而是需要先拆卸金属前盖。取下前盖后，内部隐藏的三个风扇便清晰可见。

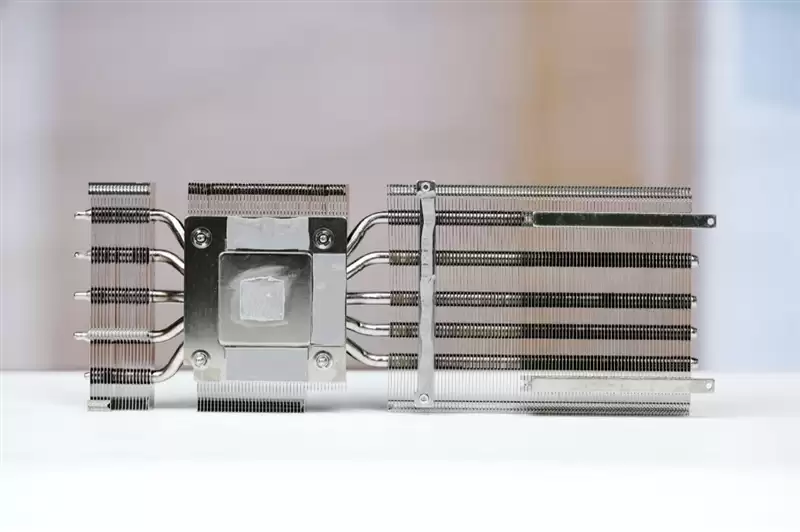

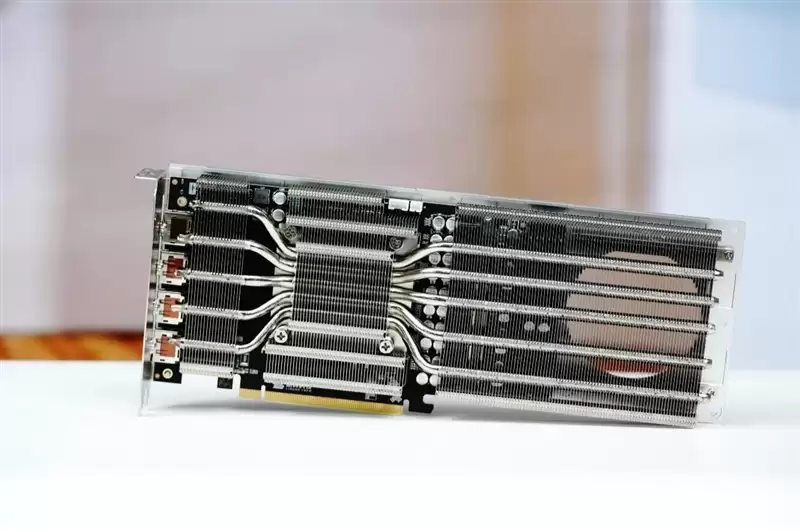

散热器采用三段式设计，五条8mm热管贯穿其中。

拆下的金属背板。

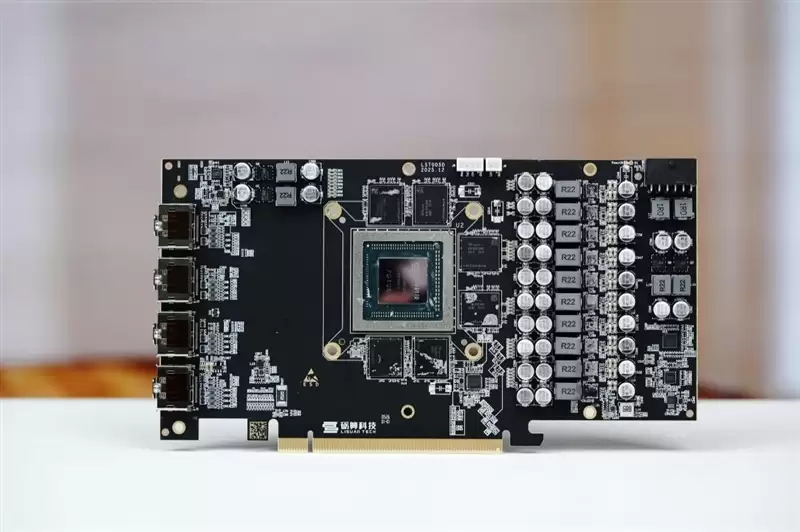

PCB正面布局工整，采用了10+2+1相供电设计。正中央便是砺算7G106核心，基于台积电6nm FinFET（N6）制程工艺。

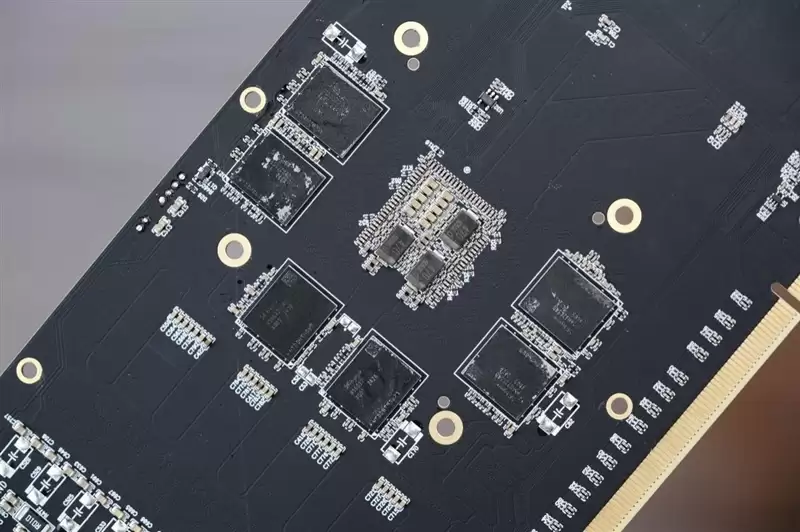

PCB正反面各搭载6颗SK海力士GDDR6显存，单颗容量1GB，共同组成12GB的总显存容量。
