在AutoCAD 2007中绘制三维螺旋线，是设计师从二维迈向三维建模的第一个有趣挑战。这个功能是构建弹簧、螺纹、螺旋楼梯等复杂模型的基础。

第一步：切换至三维视图

启动AutoCAD 2007。为了直观看到螺旋线的三维形态，需要先切换视图。

在顶部菜单栏找到“视图”菜单，依次点击【三维视图】→【西南等轴测】。这个视图能从斜上方观察模型，更好地感知立体结构。

第二步：找到螺旋命令

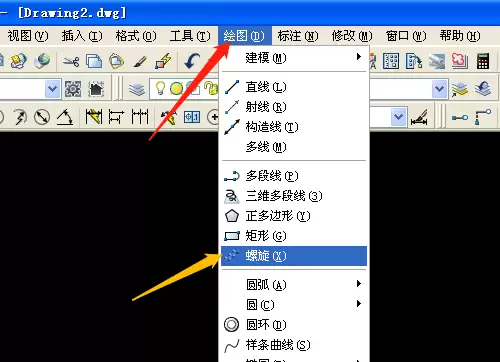

视图切换好后，开始绘制。点击“绘图”菜单，在下拉列表中直接选择【螺旋】命令。此命令专门用于创建三维螺旋线。

第三步：指定底面中心与半径

执行命令后，命令行提示“指定底面的中心点”。在图形窗口空白区域单击，确定螺旋线底面的圆心位置。

接着，指定底面半径。例如，在命令行输入数值“30”然后回车，一个半径为30的底面圆就确定了。

第四步：指定顶面半径

下一步，系统提示指定顶面半径。这里决定螺旋线是圆柱形（上下半径相等）还是圆锥形。

输入“10”并回车，螺旋线从上到下会产生收拢效果。

第五步：设置圈数与高度

这是关键步骤。命令行会显示当前圈数（默认通常是3）并等待输入高度。若想修改圈数，请先不要输入高度值。

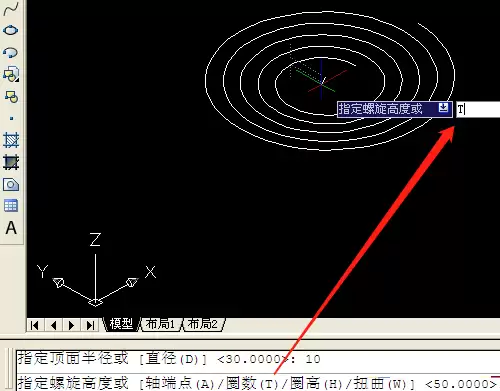

请注意命令行提示，输入字母“T”（即“圈数”的英文Turns首字母）并回车。

然后，输入想要的圈数，比如“5”，再次回车。

最后，输入螺旋的总高度，例如“50”，回车确认。一个底面半径30、顶面半径10、5圈、高50的三维螺旋线就创建完成了。

整个过程非常流畅。掌握这个基础操作后，你可以通过调整底面、顶面半径以及圈数和高度，创造出各种形态的螺旋结构，为后续的三维建模打下扎实基础。
