在AutoCAD 2007中绘制足球模型

想在AutoCAD 2007里画一个足球模型？听起来复杂，其实用几个基础命令就能搞定。

整个过程的核心，就是巧妙地利用“阵列”和“布尔运算”来组合基本图形。

第一步：启动软件与基础框架

首先，双击打开你的AutoCAD 2007软件。

在绘图区，先用“圆”工具画一个任意大小的圆。

接着，在旁边用“正多边形”工具画一个正五边形。

这个五边形的大小需要稍作调整，让它能和圆搭配，为后续步骤做好准备。

关键一步：环形阵列

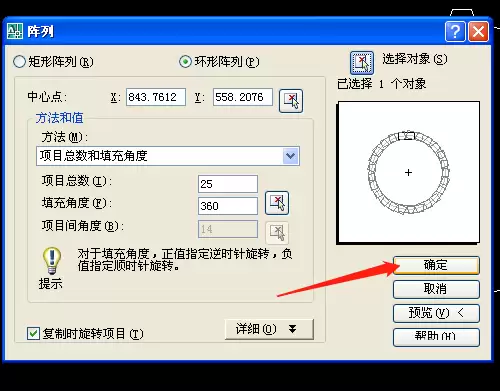

接下来是关键操作。点击“修改”工具栏里的“阵列”工具，会弹出一个对话框。

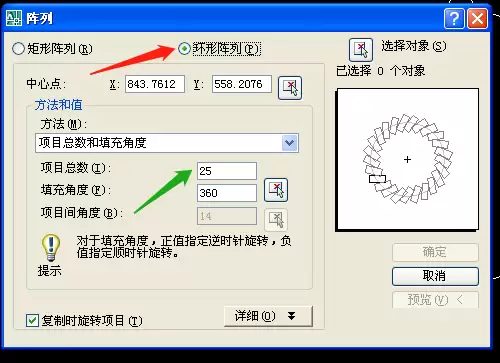

这里记得选择“环形阵列”。然后，手动设置几个参数：

• 中心点：点击右边的拾取按钮，然后选择第一步画的圆的圆心。
• 方法和值：在“方法”下拉菜单里，选择“项目总数和填充角度”。“项目总数”填5，“填充角度”保持360度不变。
• 选择对象：点击右上角的“选择对象”按钮，然后点击画好的正五边形，按空格键确认。

全部设置好后，点击“确定”。

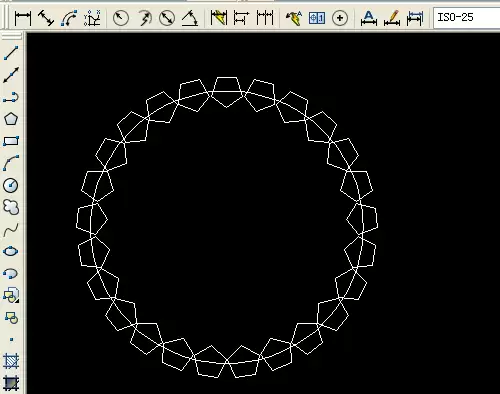

一个正五边形，瞬间围绕圆心复制出了5份，均匀地排成了一个圈。

从平面到立体的转化：创建面域

现在得到的是一个平面图形。要让它变成实体，需要用到“面域”命令。

在绘图工具栏找到并点击“面域”图标。

然后用鼠标框选住刚才阵列生成的所有图形（包括最初的圆和所有五边形），按回车确定。

这一步操作，是把封闭线条转换成可以参与三维运算的“面”。

整合对象：进行并集运算

面域创建成功后，进行“并集”操作。

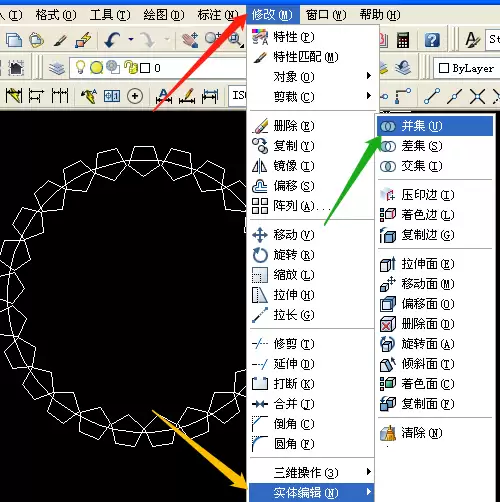

点击菜单栏的“修改” -> “实体编辑” -> “并集”。

然后再次框选所有的对象（那些面域），按回车确认。

这个命令的作用，是把所有独立面域合并成一个完整的整体对象。为后续拉伸或旋转成实体打下基础。

增加细节：绘制同心圆

最后，给这个“足球骨架”增加一点细节。

使用“圆”工具，以同一个圆心，画一个比最初那个圆更大（或更小）的同心圆。

这个圆可以用来后续切割出足球的轮廓，或者作为其他特征的参考，让模型更完整。

总结与核心思路

至此，一个足球模型的基础平面图就绘制完成了。

虽然这还不是三维实体，但已具备了足球表面经典的五边形阵列结构。

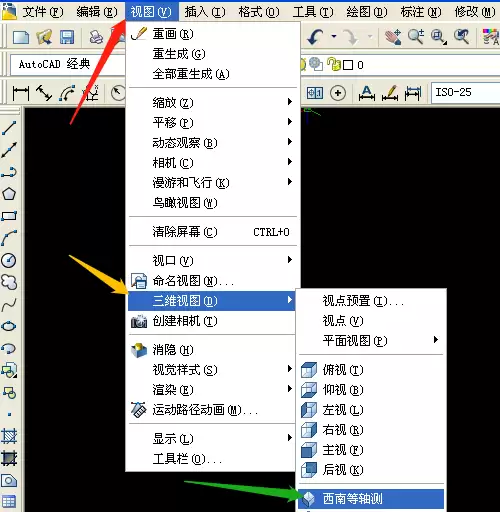

你可以在这个基础上，通过“拉伸”、“旋转”等三维编辑命令，将它变成立体模型。

整个过程的核心思路是：

• 通过阵列快速创建重复图案。
• 通过面域和布尔运算将它们整合。

这正是用AutoCAD进行规则图形建模的典型方法。
