7月8日消息，硬件极客Matthias Balwierz近日用8192颗RISC-V微控制器，在家自制了一块“显卡”，整台设备功耗超过2000瓦

这块“显卡”同时也是显示器，Balwierz原本打算做一个显示设备，但考虑到成本和难度，最终选择在每颗微控制器芯片上直接焊接一颗RGB LED，让GPU和显示器合二为一。

他最初设想过1920x1080分辨率，但那需要超过200万颗芯片，于是将目标定在320x200分辨率（6.4万颗芯片），这个分辨率对DOS时代的老玩家来说应该不陌生。目前Balwierz只完成了8192颗芯片的搭建，但已为完整方案做好了规划。

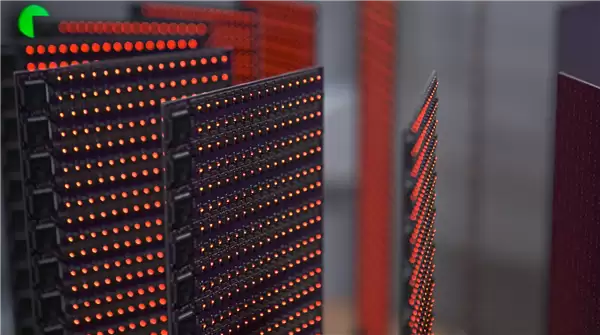

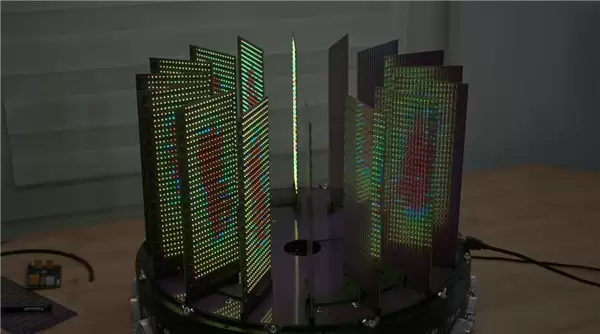

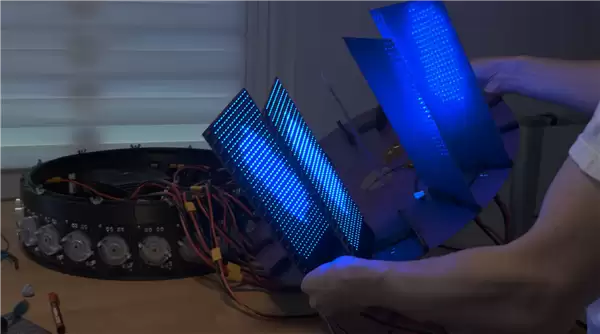

每个电路板搭载16x32个像素单元，排列成圆形结构，直接在芯片上焊接LED而非使用可寻址RGB灯珠，同样是出于预算考量。

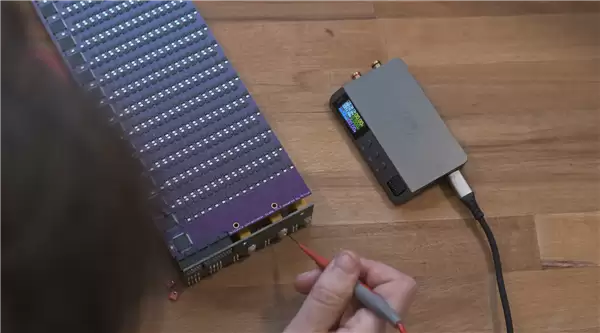

单颗MCU功耗仅10毫安，数字看起来不起眼，但乘以8192之后就不一样了，整台设备功耗达到了2161瓦，相当于3.3V电压下约655安培的电流，供电方面使用了一台海盗船WS3000 ATX电源，配合自制的12V转3.3V大电流转换板。

芯片方面选用的是沁恒CH570 RISC-V微控制器，内置32位RISC-V CPU，最高运行频率100 MHz，芯片还集成了USB控制器、2.4 GHz射频收发器和蓝牙5.0 LE。

单颗成本0.13美元，看起来微不足道，但完整320x200阵列仅芯片开支就超过8000美元，每32颗MCU由一颗规格更高的CH32V控制器管理。

Balwierz亲自设计了所有PCB、供电电路、接口板和测试板，这是他第一次设计六层PCB，他原本还计划使用浸没式散热，后因成本和环境考量暂时搁置，但已经设计好了配套的亚克力容器。

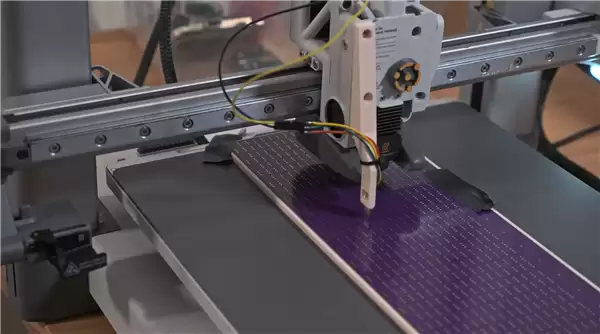

最巧妙的环节是编程方式，Balwierz用3D打印制作了一个三爪叉子形状的工具，将其安装在3D打印机的打印头滑车上，通过Python脚本直接向打印机发送G-code指令，精确控制工具逐颗接触MCU进行烧录。
