近日，泰晶科技在高端AI穿戴领域放出重磅消息：其自主研发的1612封装19.2MHz石英晶体谐振器，正式通过高通骁龙AR1+ Gen 1下一代高端AI眼镜平台的官方认证。

该产品成为全球首款拿下该平台认证的同规格晶振产品。

这一突破的核心，在于超低等效串联电阻（ESR）技术，让中国器件在全球高端AI穿戴频控领域率先占据了一个制高点。目前，该产品已经实现对全球头部AI终端客户的批量供货。

锚定下一代AI旗舰平台，拿下全球首张认证通行证

骁龙AR1+ Gen 1是高通为下一代AI眼镜量身打造的旗舰计算平台。相比上一代，体积缩小了26%，功耗降低了7%。

同时支持端侧小型语言模型运行和旗舰级影像拍摄。说白了，它就是当前全球高端消费级AI眼镜的主流核心芯片方案，对配套元器件的尺寸、功耗、稳定性提出了行业最高标准的严苛要求。

泰晶科技作为高通晶振产品的长期合作伙伴，一直紧跟着高通的芯片预研节奏。针对AR1+ Gen 1平台的硬件特性，他们定向开发了19.2MHz的时序料号，最终率先通过了全套可靠性与兼容性测试。

泰晶成为全球首个拿到该平台官方认证的晶振厂商，其产品正式被纳入高通下一代AI硬件的全球推荐物料清单。

超低阻抗构筑独家壁垒，三项核心指标全面领跑

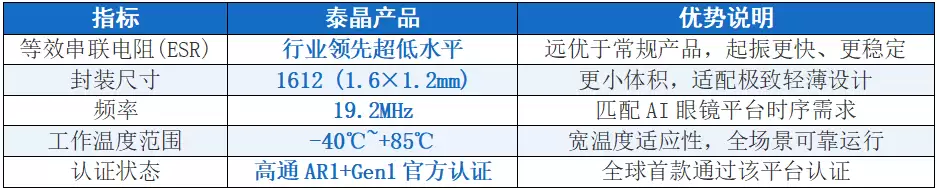

这次通过认证的1612尺寸19.2MHz微型谐振器，核心性能指标全面超越了行业常规水平，形成了一道难以复制的技术护城河。

阻抗性能全球领先

泰晶科技通过自研的MEMS光刻工艺与晶片结构优化设计，将等效串联电阻（ESR）降到了行业领先水平，远优于同尺寸、同频率的行业常规产品。

更低的阻抗意味着晶振起振更快、运行更稳定，电路能量损耗大幅降低。从底层器件端来看，这直接帮助AI眼镜延长了续航；同时显著提升了高低温环境下的频率一致性，能适应穿戴设备的全场景使用需求。

率先通过该平台在阻抗维度的严苛验证，意味着泰晶以自身技术方案为标杆，事实上定义了该平台对晶振核心性能的准入刻度。

超小尺寸适配极致轻薄

采用1612（1.6×1.2mm）微型贴片封装，完美匹配骁龙AR1+ Gen 1平台的小型化设计趋势。这种尺寸可以轻松嵌入极窄的镜腿内部，为光学模组、电池预留出更多结构空间，助力终端设备实现无感轻量化佩戴。

低功耗优化适配穿戴场景

针对AI眼镜的待机唤醒、传感器同步、音频处理等多场景，这款产品深度优化了功耗特性。配合高通平台的电源管理策略，能进一步降低系统级的待机与运行功耗，正好契合高端穿戴设备对长续航的核心诉求。

深度绑定全球头部客户，高端晶振切入全球AI核心供应链

依托高通平台的统一认证体系，这款产品可以直接适配所有基于骁龙AR1+ Gen 1平台开发的AI终端，无需重复进行芯片级验证，大幅缩短了终端客户的导入周期。

目前，产品已实现对全球头部AI终端品牌的批量供货，配套的是下一代彩显AI眼镜量产项目。

至此，泰晶科技凭借率先通过高通下一代AI眼镜平台认证的先发优势，为全球AI硬件产业链提供了高可靠、高性价比的时序解决方案，在高端穿戴频控器件领域占据了全球技术引领地位。

自研技术持续突破，打造高端频控全球引领优势

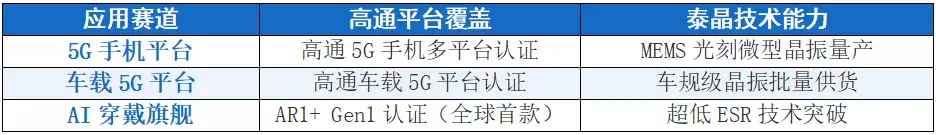

从5G手机平台到车载5G平台，再到AI穿戴旗舰平台，泰晶科技始终坚持自主研发石英光刻MEMS核心工艺，一步步突破高通全系列高端芯片平台的认证壁垒。

实现了消费电子、汽车电子、智能穿戴三大核心应用领域的全面覆盖。

这次全球首款AR1+ Gen 1平台认证料号的落地，不只是标志着泰晶科技已经在高端AI穿戴频控器件领域建立起全球技术引领地位，更意味着该平台晶振的实际性能准入标准，已经由泰晶的技术方案率先确立。

当行业标杆认证料号由中国企业率先拿下，竞争格局已然改写——不再是“国外垄断、国内追赶”的旧叙事，而是中国技术方案在全球高端赛道开始定义行业标准。

率先通关者，自然握有对后来者的先发优势与准入壁垒。未来，泰晶科技将持续跟进高通新一代芯片技术路线，深化在AI穿戴、车载、工业等领域的技术布局，以核心技术突破持续巩固在全球高端频控供应链中的领先份额。
