学校配电系统的稳定性，直接关系到教学、科研和生活秩序。电力监控系统的核心任务，就是持续监视、测量、记录和报警变压器、柴油发电机、断路器等关键设备。同时，它与保护设备、远方控制中心及其他系统保持实时通信。

这样一来，供电系统运行状况和潜在隐患一目了然。一旦出现故障，也能快速定位、排除。最终目的只有一个：提高学校供电的可靠性。

覆盖范围

系统主要覆盖开闭所和10/0.4kV变电所。高压回路配置微机保护装置和多功能仪表，实现精准保护与监控。0.4kV出线回路配备多功能计量仪表，用于测控电气参数和用能情况。

同时，系统将以下重要设备全部纳入监测范围：

• 柴油发电机
• 无功补偿装置
• 有源滤波装置
• UPS
• 隔离电源系统

系统架构

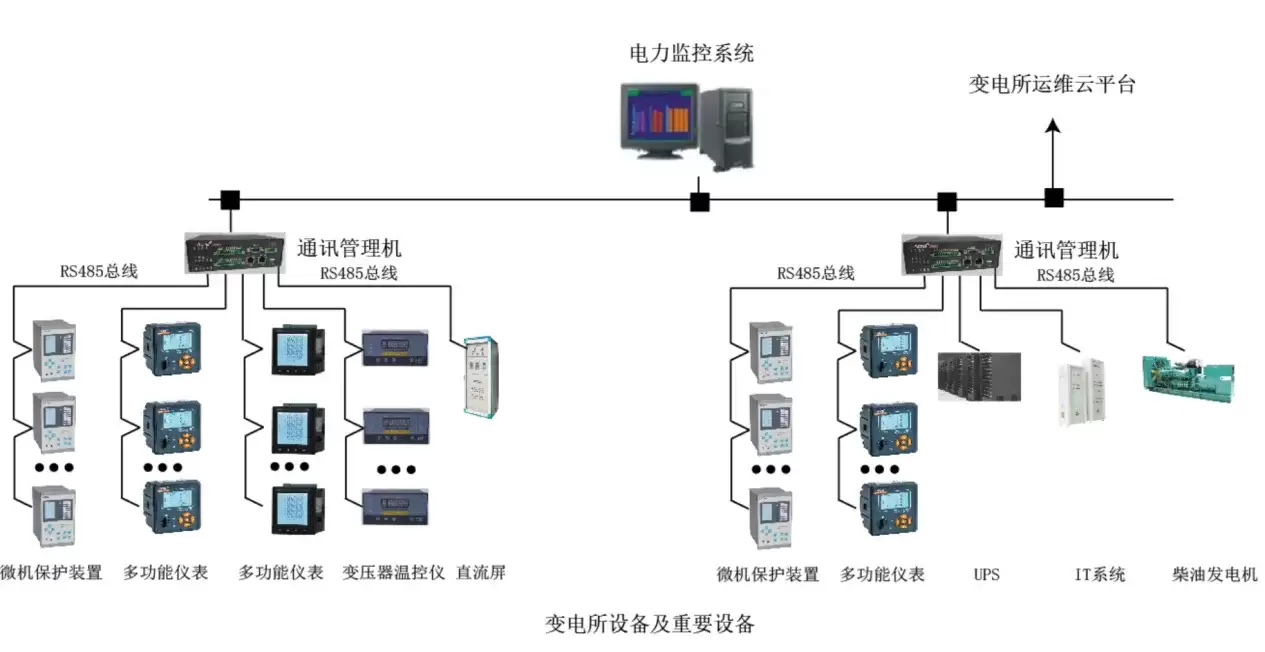

系统采用分布式结构。微机保护装置、多功能仪表、变压器温控器、直流屏、柴油发电机控制屏等设备，通过RS485总线或以太网接入智能网关。经过协议转换和数据处理后，统一上传至电力监控平台。

这样一来，遥测、遥信、遥控以及异常报警等功能全部打通。

人机交互

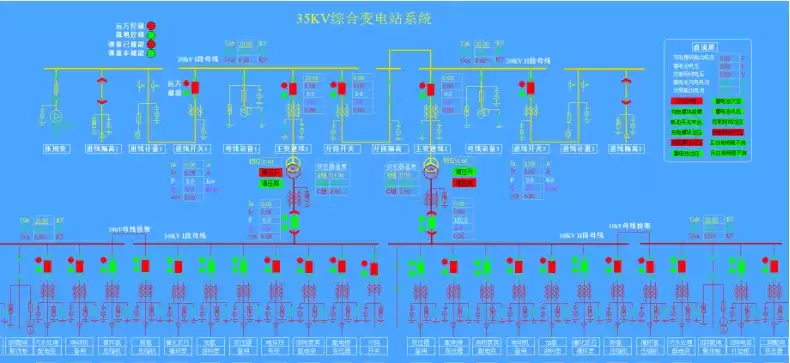

系统界面友好，以配电一次图直观展示线路运行状态。可实时查看各回路的电压、电流、功率、功率因数、电能等电参数。同时动态监视断路器、隔离开关、地刀的分合状态，以及柴油发电机运行状态、柴油液位、UPS状态、电池信息等。

所有故障、告警信号在界面上一目了然。

详细参数查询

在配电一次图上点击任意回路，可直接查看该回路详细电参量，包括：三相电流、三相电压、三相总有功功率、总无功功率、总功率因数、正向有功电能。系统还支持查看24小时相电流趋势曲线，对分析负荷变化规律非常有帮助。

用户可以查询任何回路或设备在指定时间范围内的运行参数。报表中会详细列出各相电流、三相电压、总功率因数、总有功功率、总无功功率、正向有功电能等关键指标。

报警功能

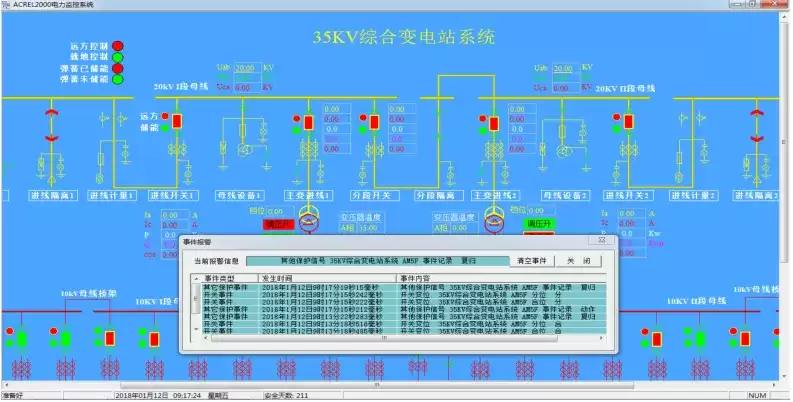

系统能够对配电回路的断路器、隔离开关、接地刀分合动作等遥信变位，以及保护动作、事故跳闸等事件发出告警。更实用的是，系统支持实时语音报警——所有事件发生时自动播放语音告警信息。

这一点在运维中极其重要。深夜值班人员未必时刻盯着屏幕，但语音告警能确保第一时间响应。

事件记录与历史追溯

电力监控系统将遥信变位、保护动作、事故跳闸，以及电压、电流、功率、功率因数越限等各类事件完整存储。管理人员可进行历史追溯、查询统计和事故分析。

对于学校这种需要长期稳定运行的场景，这套机制的价值不言而喻。

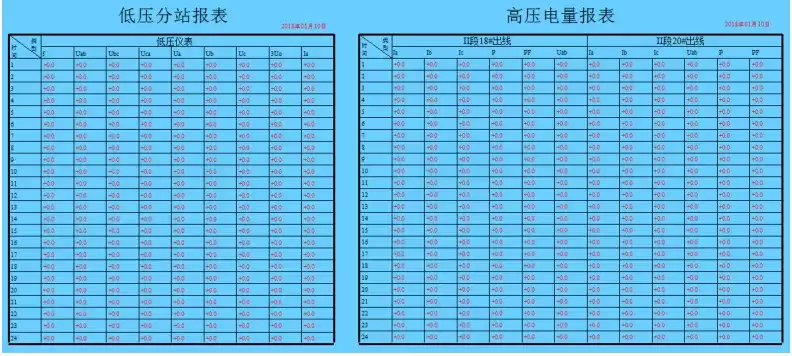

报表体系

系统以丰富的报表支撑计量体系的完整性。具备定时抄表汇总统计功能，用户可自由查询任意时间段内各配电节点的用电情况——包括进线用电量与各分支回路消耗电量的统计分析报表。

能耗数据不再是黑盒，而是随时可调阅的透明信息。

安全权限管理

系统内置用户权限管理功能。不同级别用户拥有不同的登录名、密码和操作权限，可有效防止未经授权的操作（如遥控操作、数据库修改等）。这套机制为系统运行、维护和管理提供了可靠的安全保障。

远程控制能力

配电系统维护人员可通过监控系统主界面，点击相应断路器的遥信点，调出遥控操作界面，及时执行调度指令或站内操作命令。对于需要快速响应的场景，远程操作意味着时间和效率的双重提升。

通信状态监视

系统可实时监视接入设备的所有通讯状态，完整显示整个系统网络结构，并在线诊断设备通讯是否正常。一旦出现网络异常，系统自动在界面上显示故障设备或元件及其故障部位。

有了这套诊断能力，运维人员能迅速定位问题，避免“黑箱”式的排查。
