随着AI算力需求指数级爆发，高多层、高密度、高速PCB已成为AI硬件的关键载体。

这类PCB的制造精度和可靠性要求，与常规电路板完全不是一个量级。

最近，某头部AI平台发布的PCB制造规范，为高端AI算力PCB的生产、验收和质检划下了一条硬杠杠。

规范从基础电气性能到长期热可靠性，全流程、全覆盖，确保AI硬件在高负载下稳定运行。

那么，这套标准到底严苛到什么程度？咱们一条条来看。

电气导通与隔离测试

点击查看大图

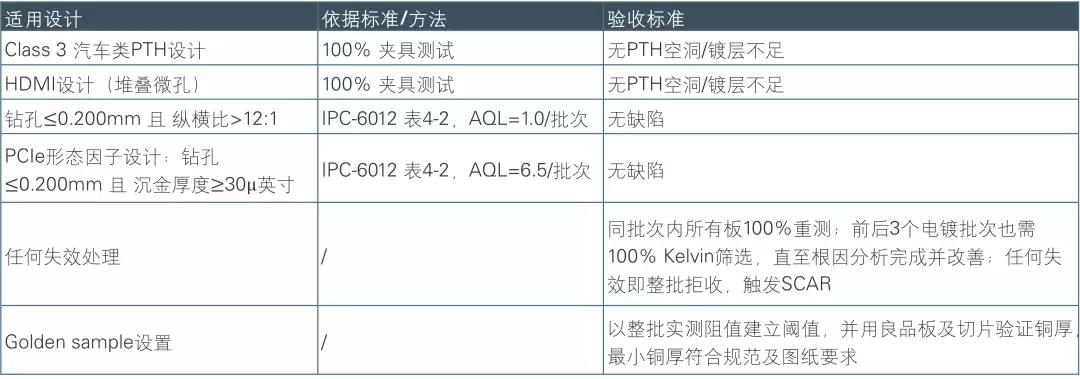

微电阻（4线Kelvin）测试

这是判断导通性能最基础也最狠的一招。

针对那些结构本就很“紧张”的高风险区域，必须用四线法把微小电阻测到毫欧级别。

别小看这一步。很多隐性失效点就是在这里现的原形。

点击查看大图

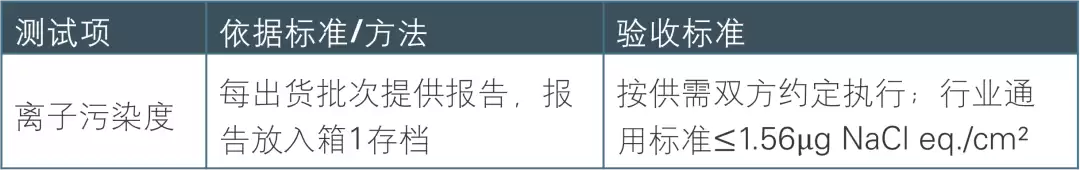

离子污染测试

离子污染对高频信号来说是隐形杀手。

如果板面残留了离子污染物，在高湿高电压环境下，漏电流会引发信号完整性崩塌。

这项测试的标准一点都不含糊。

点击查看大图

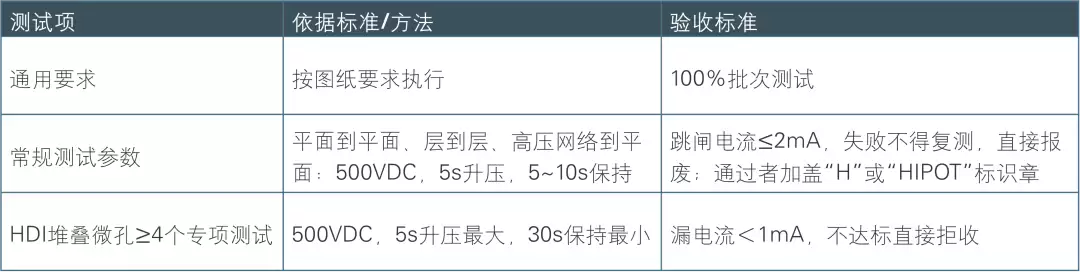

Hi-Pot（耐压）测试

耐压测试看PCB能否扛住高电压冲击。

好比给PCB做一次“极限体能测试”。

绝缘层如果存在薄弱点，一打就穿，后果严重。

点击查看大图

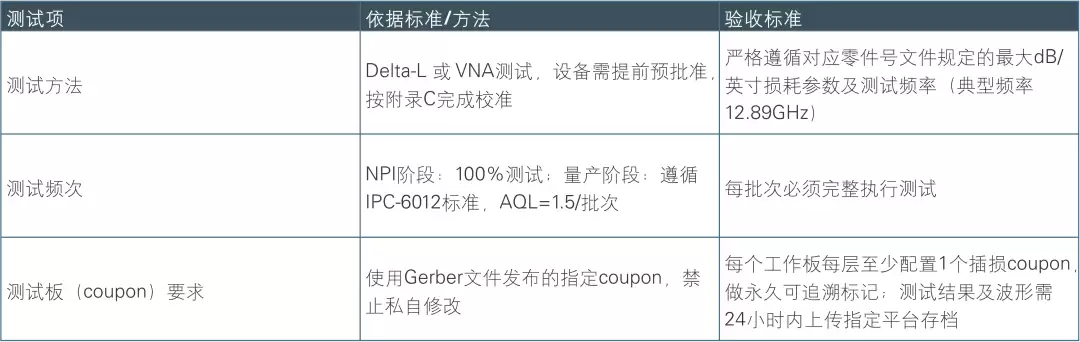

插入损耗测试

高速信号传输最怕信号在路径上“饿”了。

插入损耗测试确保从发射端到接收端，信号损耗控制在允许范围之内。

对于AI算力板动辄几十Gbps的速率，这项指标几乎是生死线。

点击查看大图

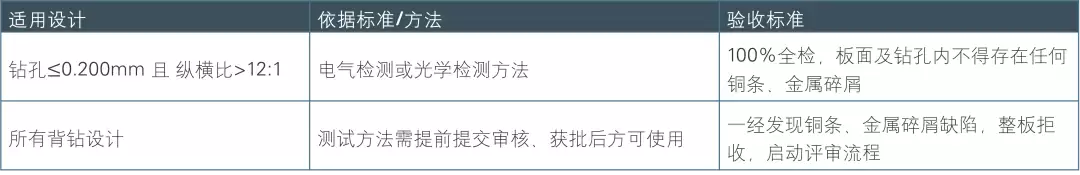

背钻铜条/铜屑检查

背钻工艺里最容易出问题的是铜屑残留。

看上去不起眼，但一旦卡在层间，轻则短路，重则直接报废整块板。

这项检查必须靠高倍显微镜过一遍，一点渣子都不放过。

点击查看大图

OM测试

OM测试就是“切片分析法”。

通过微观截面观察孔壁质量、层间结合、镀层厚度等。

这是一项破坏性检测，但也是判断工艺稳定性的金标准。

互连应力/热应力测试

01 适用条件

• 所有微孔设计（认证阶段和量产批次）全覆盖。
• PTH设计：层数≥16或纵横比≥14:1，必须执行。
• 客户有其他特殊指定的结构同样在列。

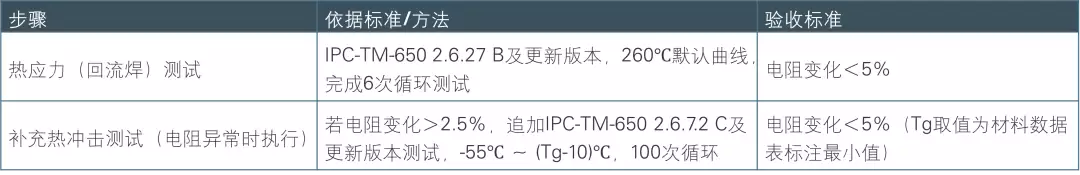

02 测试方法与验收标准

点击查看大图

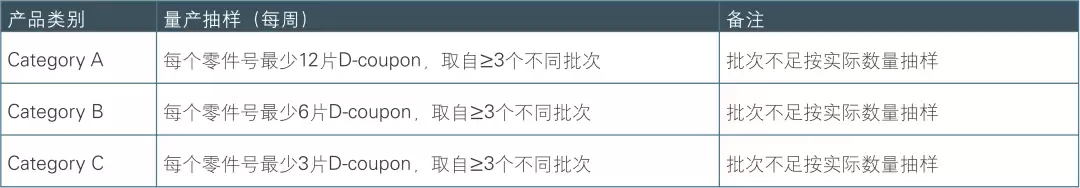

03 样品抽取与测试频次

点击查看大图

每块工作板上至少要布设2个D-coupon，并且要做永久可追溯标记。

每个月都要向指定第三方实验室提交完整的测试结果。

首件检测报告和量产批次，也都得同步提交OM测试的完整数据。

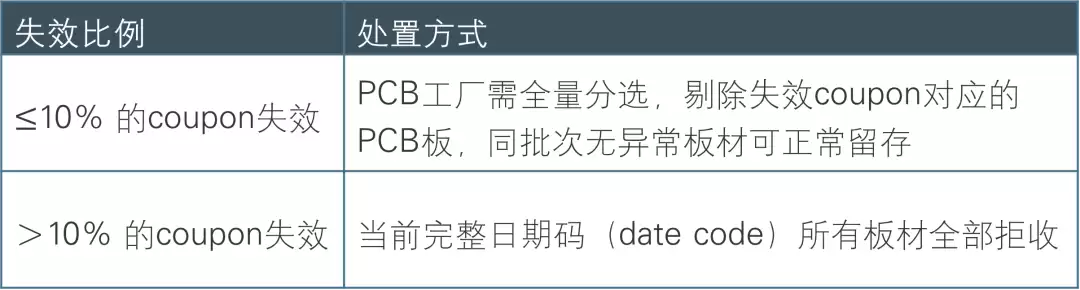

04 失效处置规则

点击查看大图

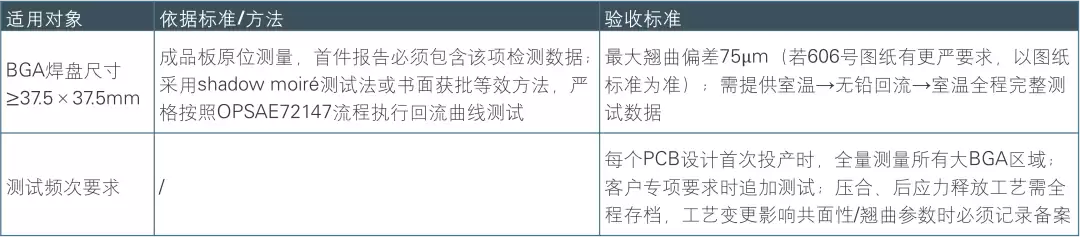

大BGA共面性测量

BGA焊球是否在同一平面上，直接决定了贴装良率。

如果存在微小翘曲，焊接时就会出现虚焊、连焊。

标准将这项测量纳入必检项目，等于在封装之前先把隐患排除掉。

点击查看大图

PCB翘曲度（Bow & Twist）

大尺寸、高多层板在回流焊过程中最容易发生翘曲变形。

标准对翘曲度的控制极其严格。

一旦变形超过阈值，整块板在装配线上就可能直接报废。

点击查看大图

总的来说，从基础的电气性能到微观的结构缺陷，从高速信号的传输质量到长期的热可靠性，再到封装适配和物理变形，这套标准实现了对高端AI算力PCB的全维度、全流程覆盖。

严格执行这些规范，能在很大程度上规避AI硬件在长时间、高负载运行下可能出现的各种失效风险。

这不仅是技术标准，更是AI算力平台稳定高效运行的硬件根基。
