PCIe Gen6 存储时代：从蓝图走向现实

先说几个核心判断：PCIe Gen6 的存储时代，正在从蓝图走向现实。

在今年的台北电脑展上，国产 SSD 主控芯片厂商英韧科技，带来了首款 PCIe Gen6 主控——IG5686，代号 Crestone。这颗芯片瞄准的是企业级、数据中心和 AI 应用场景，规格相当硬核。

核心规格：28GB/s 读取、700万 IOPS

IG5686 支持 PCIe Gen6x4 接口和 NVMe 2.3 协议。最高可实现 256TB 的容量。

性能层面：

• 顺序读取：28GB/s
• 顺序写入：22GB/s
• 随机读取 IOPS：700万
• 随机写入 IOPS：500万

这些数字放在当下的市场中，确实让人眼前一亮。

兼容性与形态：覆盖 SLC 到 QLC，适配企业级规格

在主控的兼容性方面，IG5686 做得相当全面。它兼容 SLC、MLC、TLC、QLC 四种 NAND 闪存，甚至还支持 SCM 存储级内存。NAND 接口速率最高可达 4800 MT/s。

搭载这颗主控的 SSD，将主要采用 E1.S 和 E3.S 两种企业级形态规格。从底层协议到上层形态，都为企业级和 AI 场景做了充分的适配。

另一款控制器：CXL 3.1 存储方案 IG5676

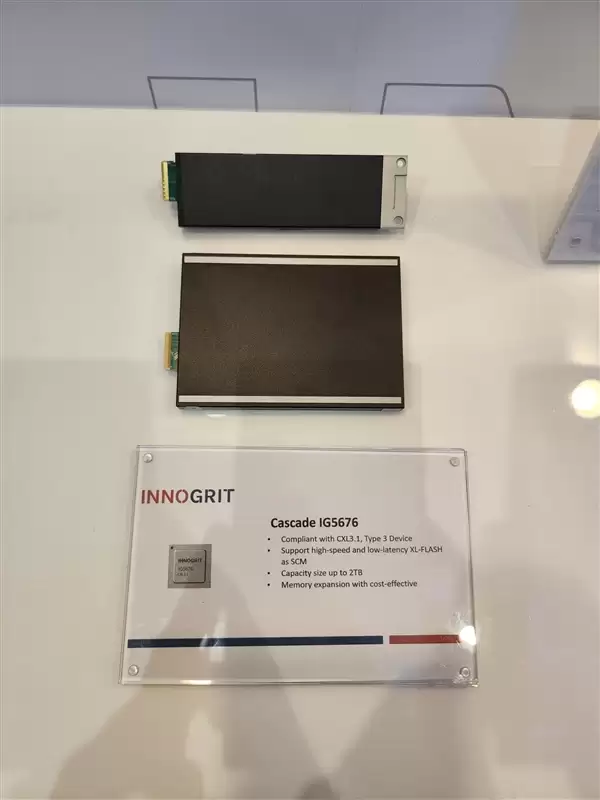

这次英韧展出的不止是 PCIe Gen6 主控，还有另一款控制器 IG5676。它符合 CXL 3.1 Type-3 设备标准，支持高速低延迟的 XL-FLASH 作为 SCM，最大容量 2TB。从定位上看，这更像是一个高性价比的 CXL 存储方案，为异构计算和内存池化场景提供了更多选择。

路线图：2027 年冲击 5000 万 IOPS，服务 AI 大模型

更具看点的是英韧后续的路线图。根据规划，到 2027 年，他们将通过对 PCIe Gen6 和 CXL 标准的深度优化，目标把 IOPS 提升至 2500 万到 5000 万。这个性能级别，瞄准的是大规模推理集群和长上下文场景。换句话说，就是直接服务于越来越吃算力、吃带宽的 AI 大模型应用。

2028 年目标：PCIe Gen7 主控，直奔 1 亿 IOPS

更远的规划在 2028 年。英韧计划在那一年推出 PCIe Gen7 主控，IOPS 目标直指 1 亿，直接驱动大规模 AI 原生存储架构。从目前的 700 万 IOPS，到 2028 年的 1 亿 IOPS，这中间的跨越步伐相当大胆。

消费端落地：最快 2029-2030 年

不过话说回来，PCIe Gen6 乃至 Gen7 离消费端用户还有很长一段距离。目前 Gen6 SSD 基本锁定企业市场，消费级的 Gen6 SSD 最快也要到 2029 至 2030 年才有可能真正落地。
