在使用GraphPad绘制折线图时，如何添加误差线？若遇到误差线无法显示的情况又该如何处理？许多朋友都有此类疑问，下面小编将为大家详细解答，希望能为大家提供切实有效的帮助。

适用系统：Windows 10

测试软件：GraphPad 10.4.0（621）

绘图过程中加入误差线，能直观呈现数据的波动幅度与不确定程度。GraphPad作为专业的统计分析工具，内置了完善的图表制作模块，完全满足误差线的自定义需求。接下来，小编就带大家一步步掌握添加方法，并解析误差线消失的排查技巧。

一、GraphPad折线图怎么加误差线

该软件将数据采集、统计运算与可视化输出深度融合，凭借其直观的交互界面与高效的处理能力，深受科研人员青睐。本节将聚焦实操环节，手把手演示如何通过基础步骤为折线图配置误差线。

1、启动GraphPad Prism程序，抵达新建工作区。界面中选取XY型数据表格式，对应右侧Data table区域勾选首项；X轴坐标沿用默认设置，Y轴则切换至第二选项。鉴于每组时间节点包含三个独立观测样本，在此处填入数值3，随后按下Create完成建表。

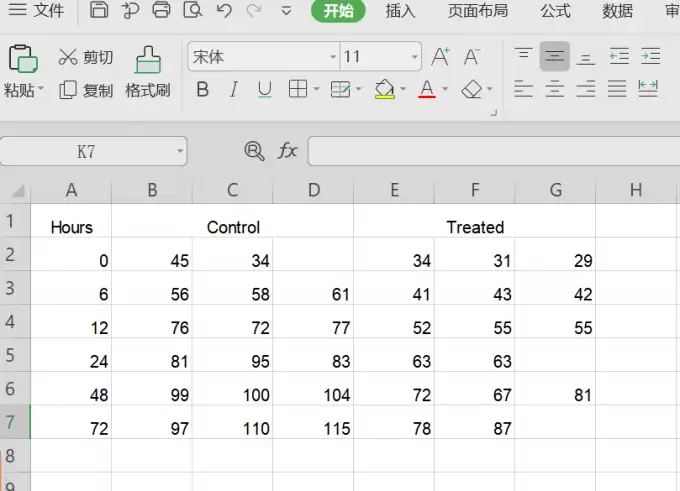

2、数据录入完毕后进行制图操作。于左侧导航栏定位至Graphs分组，选中Data 1节点触发设置面板。在跳出的Change Graph Type对话框内，直接点选列表中的折线图形样式即可。

3、开启误差线功能。依旧在上述设置面板中定位到Plot分类，展开下拉列表选取Geometric mean with error。此时下方预览区域会实时呈现各节点延伸的误差指示条。该插件库内置多种计算模式，可根据实际科研需求灵活替换，确认无误后点击OK即完成出图。

4、个性化定制视觉效果。直接单击画面中的任意轨迹线段，系统将呼出Format Graph属性面板。此处可精准控制线条细节：Color负责设定主色调，Style决定外观形态，而Dir与Thickness参数则分别掌控指向性布局与骨架厚度。

二、GraphPad折线图误差线不显示怎么解决

引入误差指标不仅能量化单点的离散程度，更能直观体现测量手段的稳健性。借助这些辅助线，研究者能够轻松透视群体分布规律，并通过交叉对比快速锁定各组间的统计学区别，从而大幅提升图表的可读性。针对部分场景下图标失效的问题，小编整理了以下排查方案供参考。

1、核对基础隐藏设置

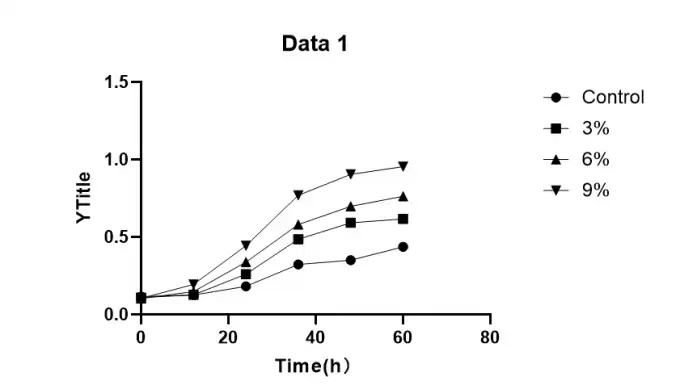

若发现目标区间未呈现指示条，建议优先排除手动关闭属性的可能。如示意图所示，当前画布内的连线处于纯净状态，只需轻触主体轨迹便可调出Format Graph配置层。

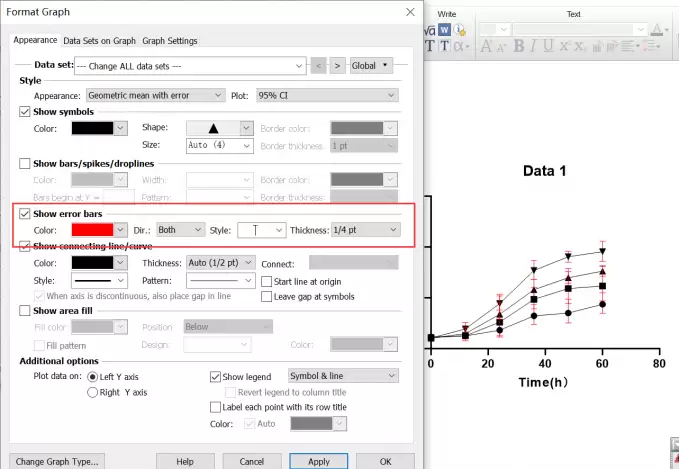

返回属性界面后，定位至Show error bars复选框予以激活。其余排版元素如色彩搭配(Color)、样式模板(Style)以及空间跨度(Dir/Thickness)，均可在此处同步微调，最终敲定设置。

2、校准误差阈值

当偏差幅度低于渲染门槛时，程序往往会自动过滤掉极短线段以提升画面整洁度。参照示范案例，虽然算法采用纯均值(Mean only)逻辑导致画面留白，但我们仍可通过双击主体快速唤醒高级编辑器。

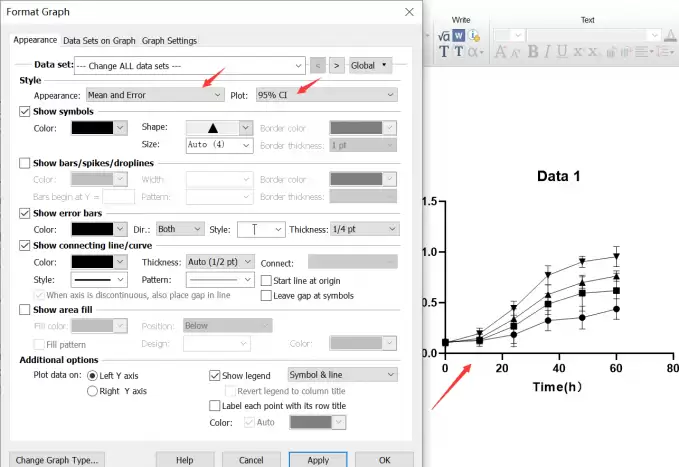

依次切入Data set分页，通过下拉列表执行全局更新。随后转战Appearance模块确立Mean and Error双轨模式，并跳转至Plot标签页将置信区间参数修正为95% CI。一经Apply刷新，图表区域即刻补全缺失的纵向指示标。

3、优化节点几何参数

面对局部覆盖导致的遮挡现象（如图所示仅半数节点露出痕迹），可以通过收缩交点轮廓来释放视觉空间。

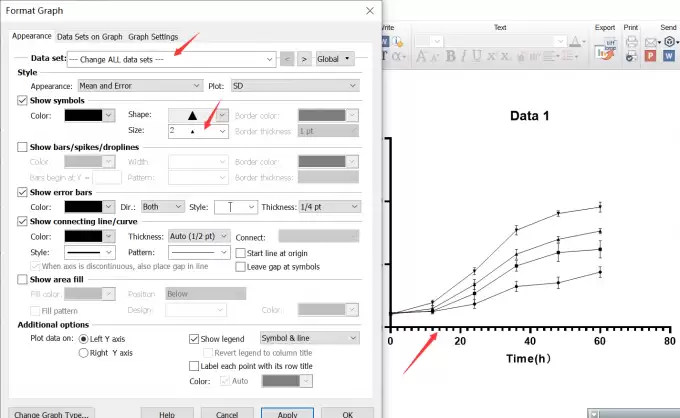

唤起编辑面板后定位Data set标签实施批量映射，继而锁定show symbols参数群并将Size系数压低至2档位。执行Apply验证后，不仅主线得以瘦身减负，此前被吞没的误差刻度也顺势完整复原。

结语：以上内容即为小编整理的GraphPad折线图误差线配置指南与故障排除手册。若您希望获取前沿科研绘图干货，欢迎持续保持对小编的关注。
