10月22日消息，近日，一位名为CPU Duke的CPU收藏家，以一种专属的浪漫方式，分享了Intel 8008处理器史上最清晰、细节最丰富的芯片特写（Die-shot）图像。

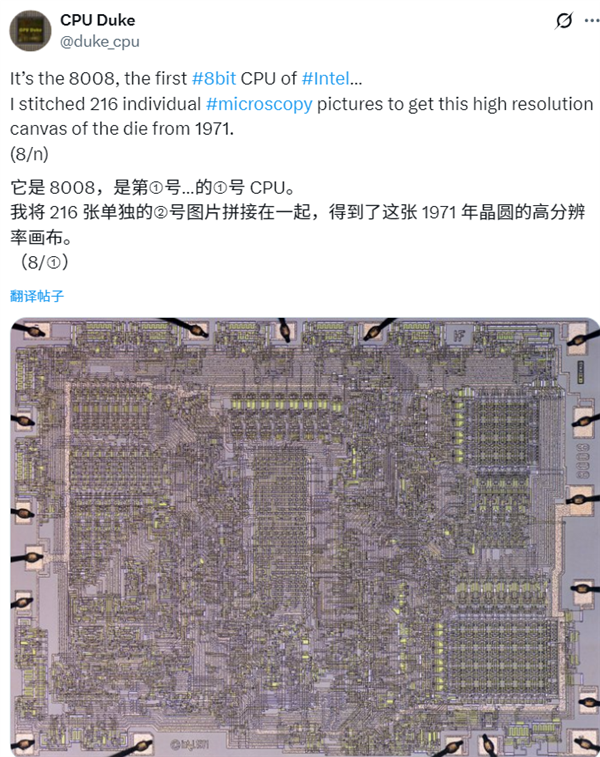

这位爱好者投入了大量精力，通过精心对齐和拼接216张独立的显微照片，创造出了这幅具有里程碑意义的早期CPU微观杰作。

Intel 8008在计算机历史上具有里程碑意义，是Intel的第一款8位微处理器，由设计i4004的同一团队于1971年设计，并于1972年4月发布。

CPU Duke所研究的这颗芯片，由瑞士Solothurn的ENTER Technikwelt计算机博物馆捐赠，在开始成像前，需要显对芯片进行开盖。

芯片开盖后，CPU Duke首先拍摄了一些宏观照片以获取整体视图，随后，他使用带有照相管的Wild/Leica立体显微镜进行了更详细的勘察。

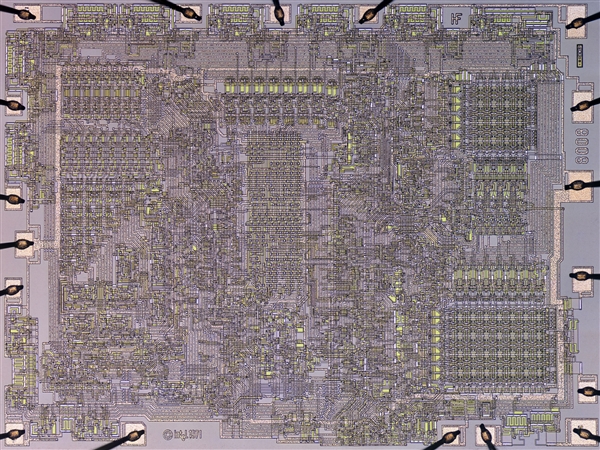

最终为了制作出这张细节惊人的图像，其利用专业设备进行了更近距离的拍摄，并耗费大量时间将216张独立的微观照片进行对齐和拼接。

细节上，这款i8008样品采用10微米PMOS工艺制造，制造地点被确认是在巴巴多斯，Intel 在1986年之前曾在此地设有组装工厂。

CPU Duke评论道，由于10微米PMOS结构的尺寸非常粗大，“光学显微镜仍然可行。”即便不用高倍放大，肉眼也能清晰看到芯片和插槽的18个焊盘连接器，以及硅片上的Intel 1971、8008和HF等标记。其中HF是在向加入i8008设计团队的成员Hal Freeny致敬。

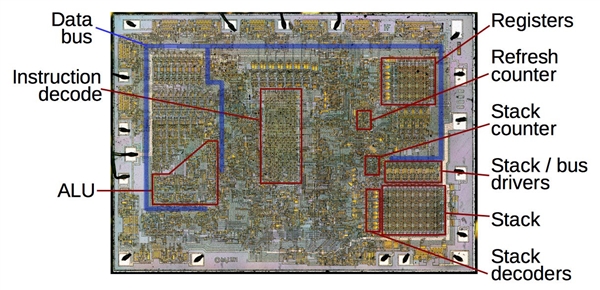

虽然最终的拼接图像是黑白的，但通过与Ken Shirriff早期分享的8008芯片分析图像进行交叉比对，爱好者们仍然可以辨识出图像中哪些区域分别对应着 ALU、寄存器、堆栈计数器、数据总线等关键功能单元。
