浩辰3D软件高效重新链接参考步骤：

1、参考链接的找回

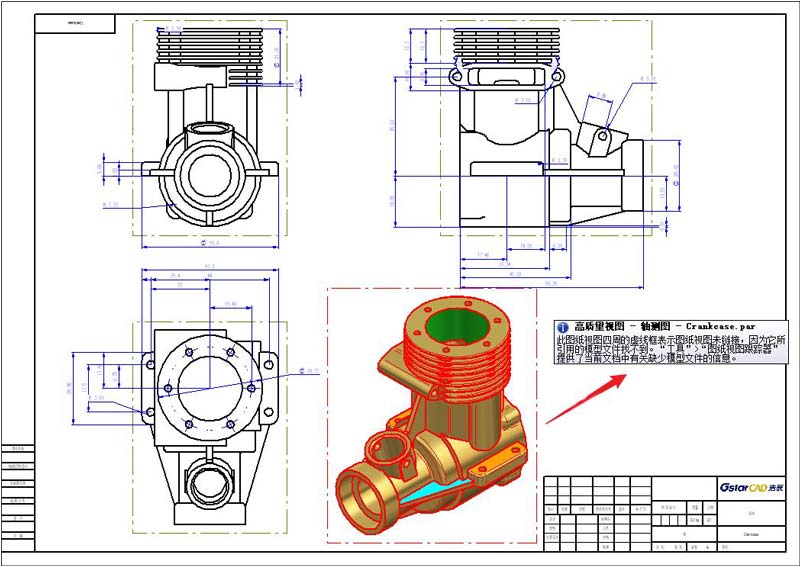

CAD工程图如果丢失参考的话，打开图纸时软件会提示“找不到零件文档，因此不能创建或更新图纸视图”窗口。

点击【确定】后，打开的图纸，在视图中均有虚线框，鼠标旋转视图画面，窗口提示“此图纸视图四周的虚线框表示图纸视图未链接”。

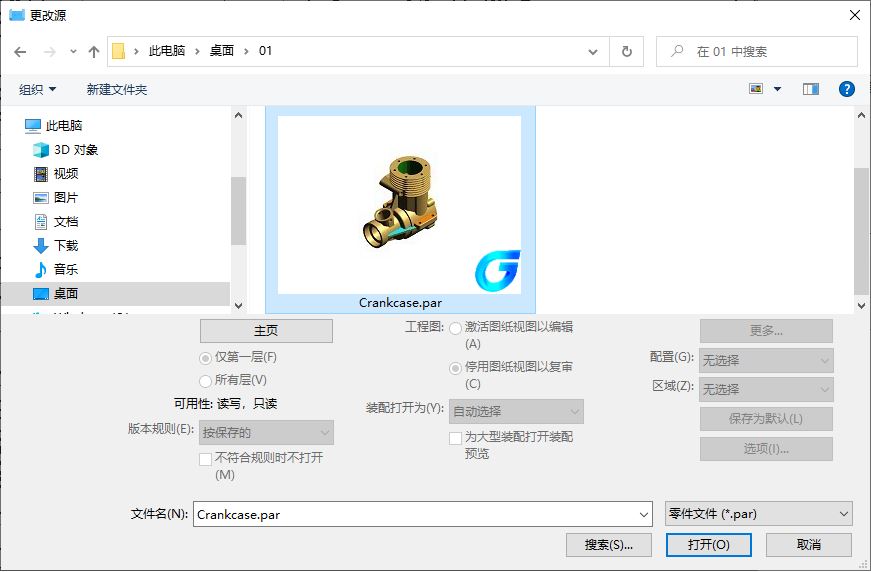

点击浩辰3D软件中的【数据管理】选项卡—【编辑链接】，选择文件后，点击【更改源文件】，并选择零部件所在位置，即可重新链接参考。

2、规范设计流程

浩辰3D软件提供专业的数据管理工具——设计管理器。通过设计管理器，设计师无需担心工程图丢失参考链接，可使用新名称保存文档、将文档移动到指定位置、更新或保持文档层次结构中的引用等。

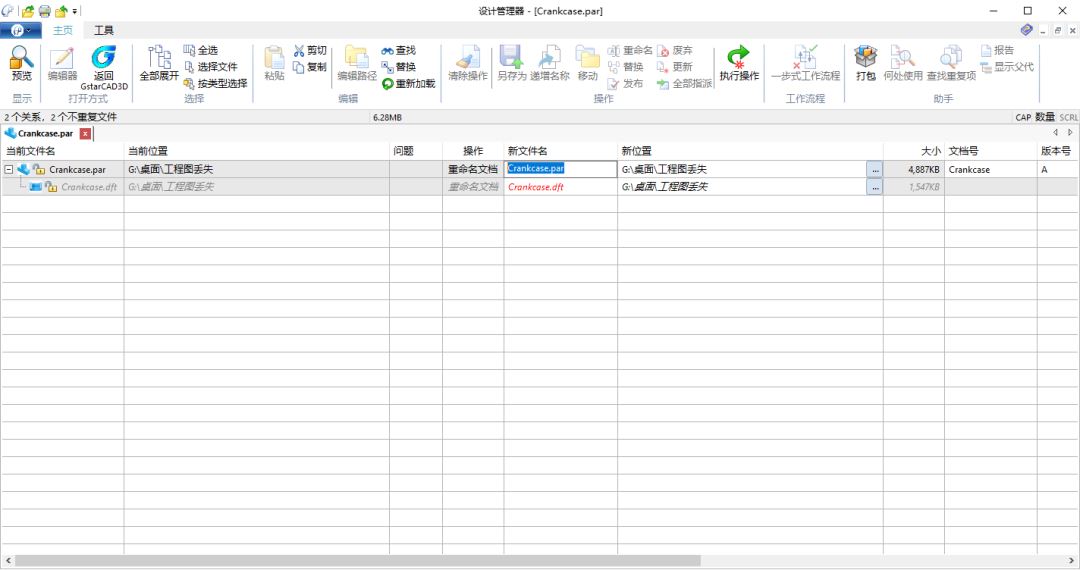

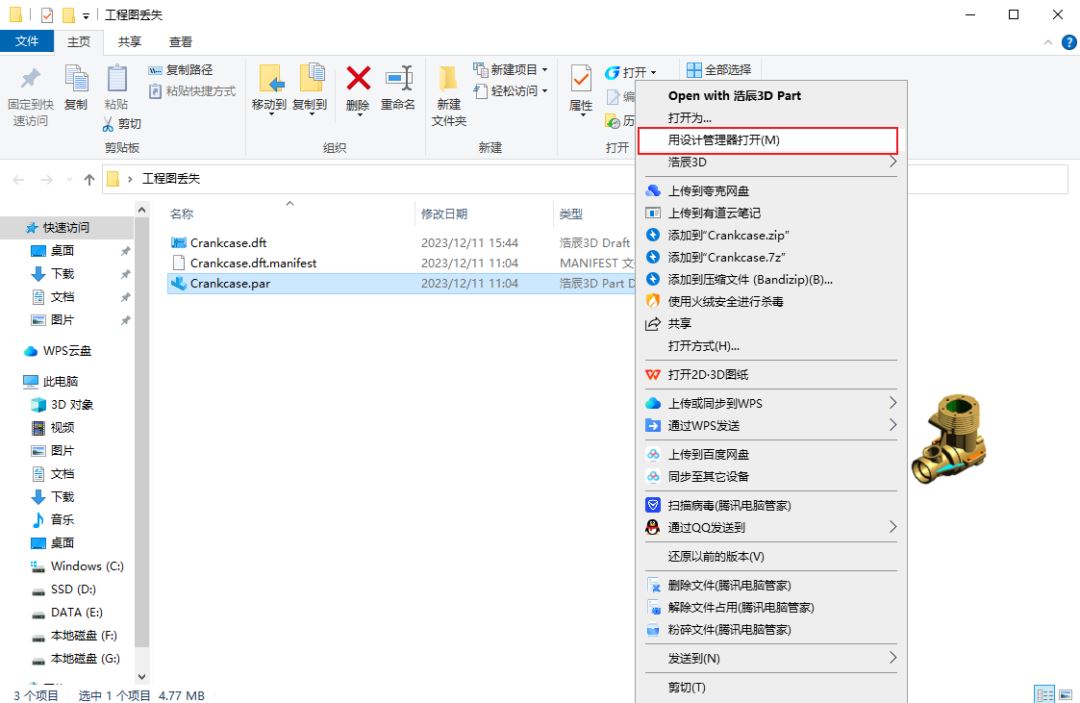

在浩辰3D软件的打开文档中，选择【数据管理】—【设计管理器】，可进入到设计管理器窗口。或者在资源管理器中，右键点击部件，选择【使用设计管理器打开】，即可进入到设计管理器窗口。

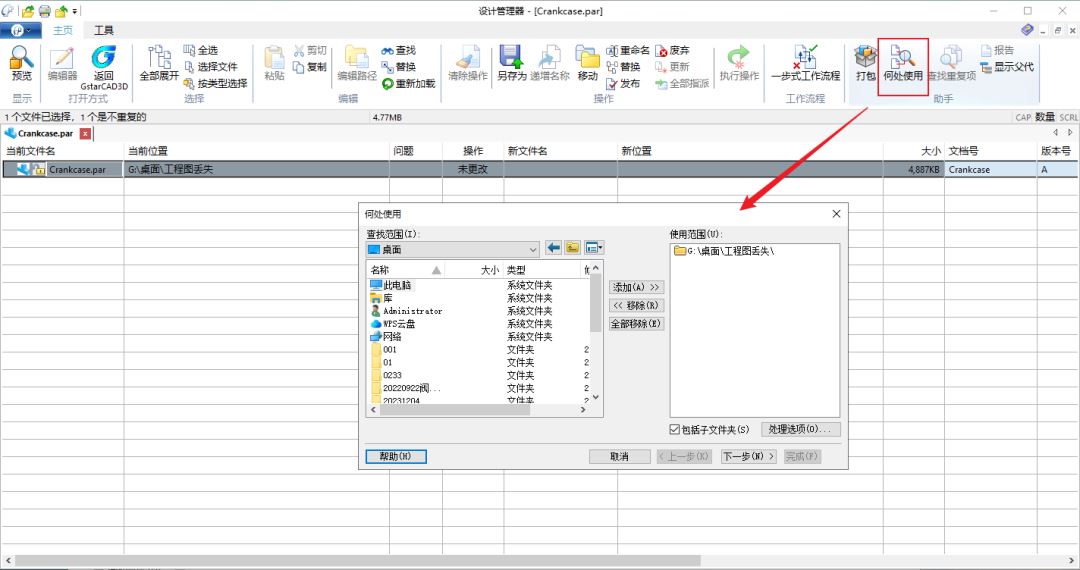

在设计管理器窗口中，选择部件，点击【何处使用】，可搜索出关联文件。

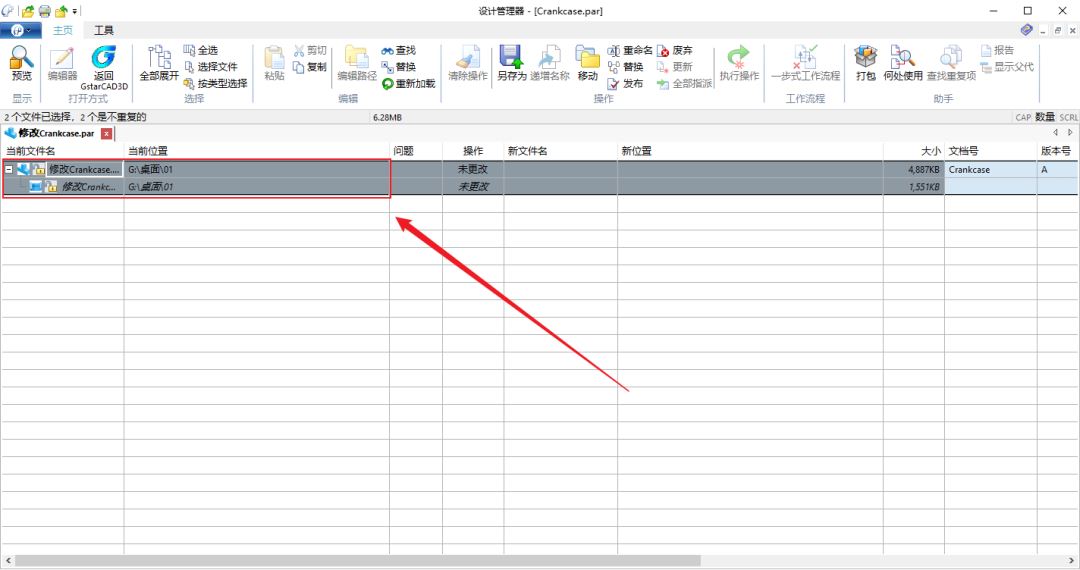

选中全部文件，选择【重命名】，双击文件即可重新命名，以及修改文件位置。

修改完成后，点击【执行操作】，即可完成修改。
