浩辰CAD如何快速完成物料表制作

浩辰CAD表格制作功能

在浩辰CAD命令行输入【TABLE】或者在菜单栏绘图中选择表格弹出插入表格对话框。设计师可对表格样式进行新建或者修改，如表格方向、单元样式、常规、文字、边框、间距等进行选择和修改。

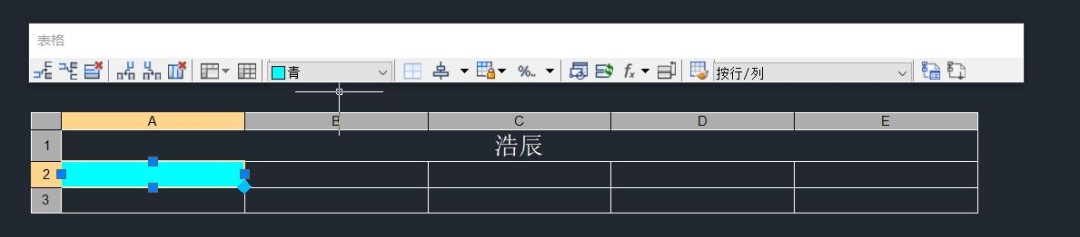

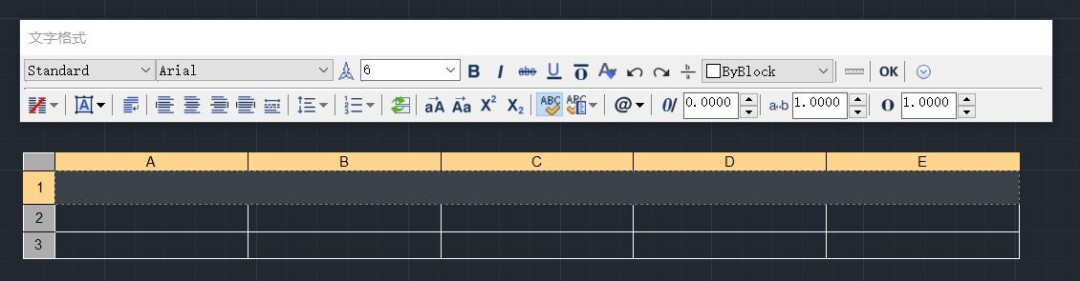

对插入表格的选项进行相应选择后，可画出相应样式的表格。插入表格后，双击表格空白处，可对文字格式等进行选择。

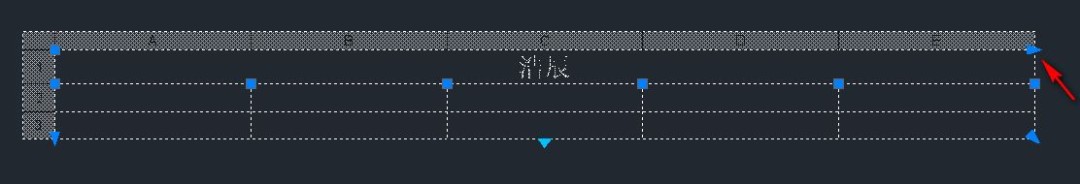

单击表格可以编辑表格行宽、列高等。点击右边三角则可以拉伸表格。

如需把两个表格进行合并时，可选择单元格后，鼠标右键调出对话框，选择【合并】—【全部】即可。

单击表格空白处，可以进行插入行、插入列、填充颜色等操作。

浩辰CAD机械BOM物料表功能

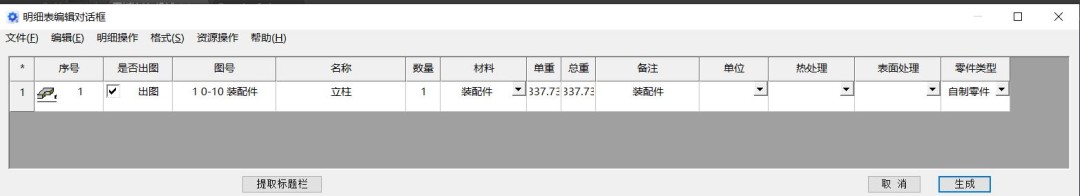

在浩辰CAD机械中选择【序号】，在弹出的对话框中选择序号类型并进行标注。明细表可根据装配图中，零件所对应的序号快速生成。若想编辑明细表，可双击明细表头，调出明细表编辑对话框来进行编辑。同时也可单击相应的序号来完成对单个零部件明细的快速编辑。

同时也可快速导入、输出已有的明细表数据。点击明细表左下角【导入】、【导出】按钮来完成CAD与EXCEL表格之间的数据交互。

浩辰3D BOM物料表功能

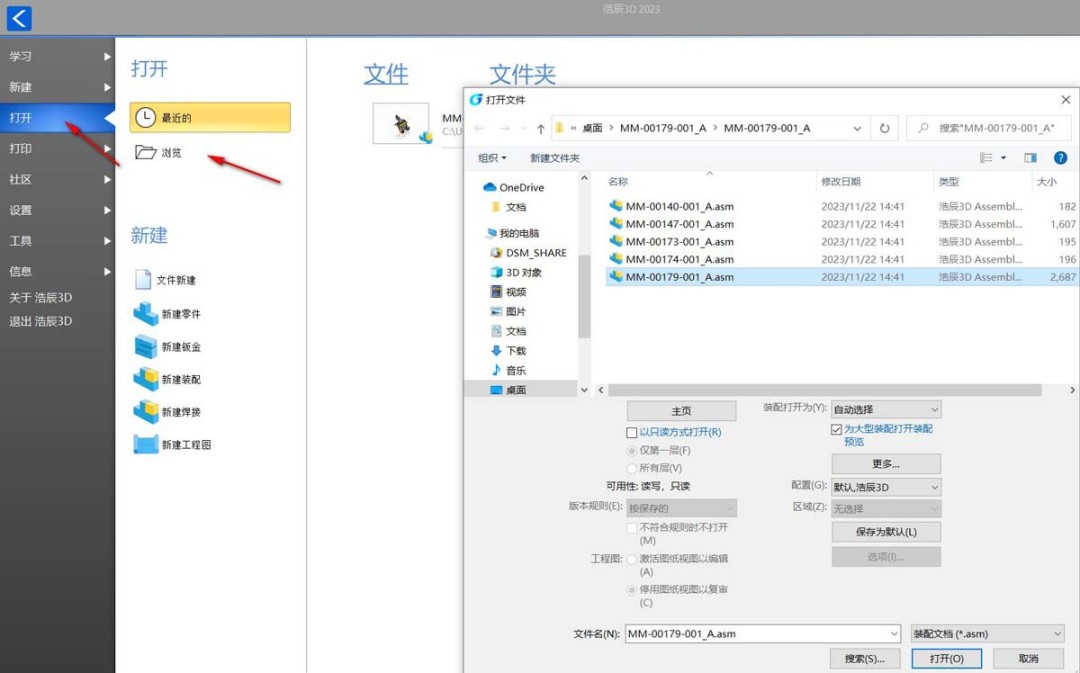

在浩辰3D的主页面单击【文件】菜单—【打开】，并在弹出的文件浏览器中选择需要导入的零件文件。

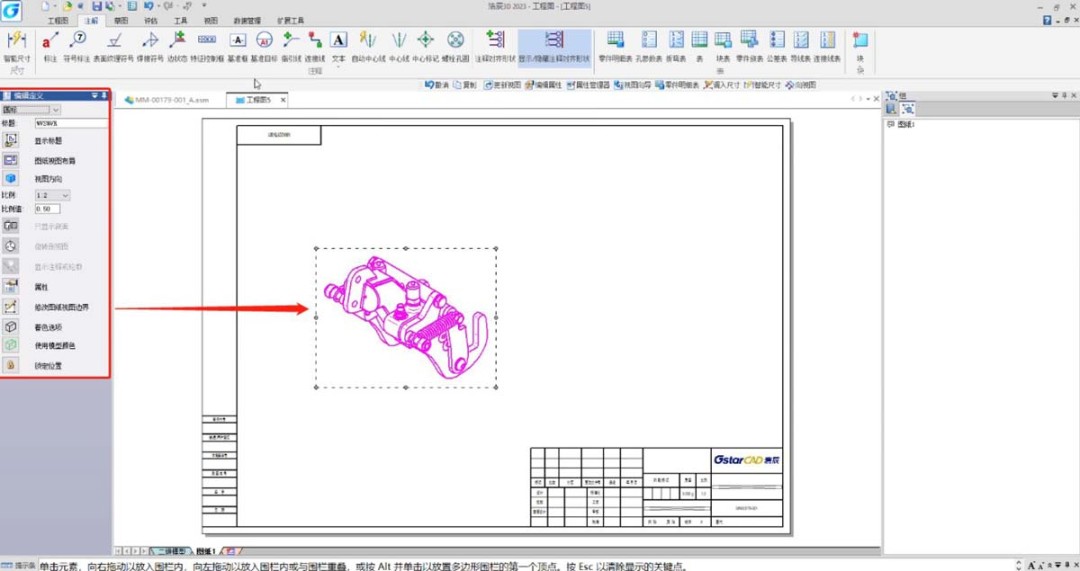

通过浩辰3D快捷菜单中的【从当前模型创建新图纸】，选择工程图的模板来一键生成模型的工程图。浩辰3D能自动将模型的各种属性带入工程图，方便属性调用，还可通过视图向导菜单对工程图的布局样式、视图方向、比例、着色等内容进行快捷设置。

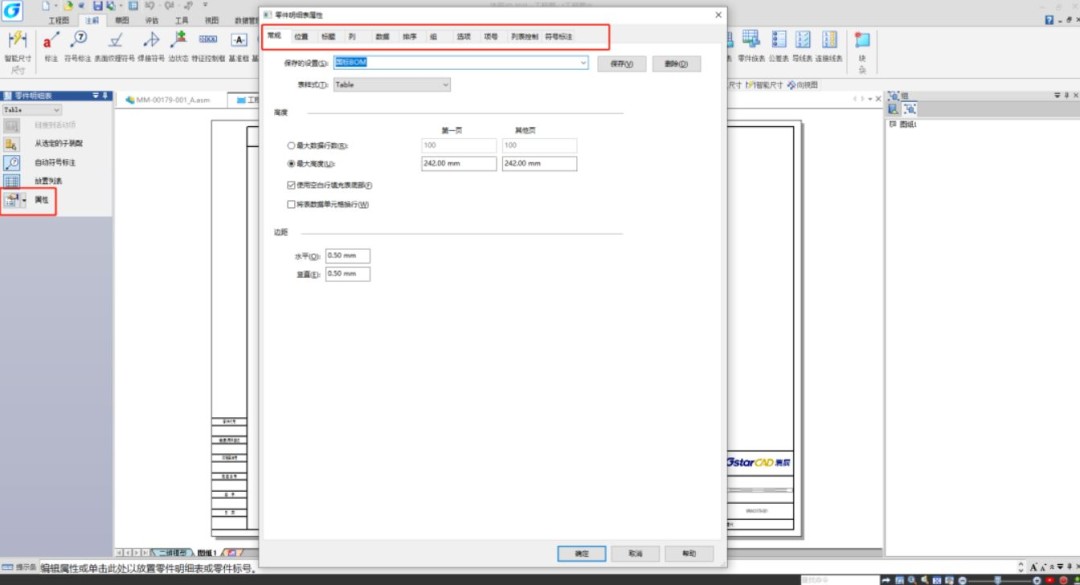

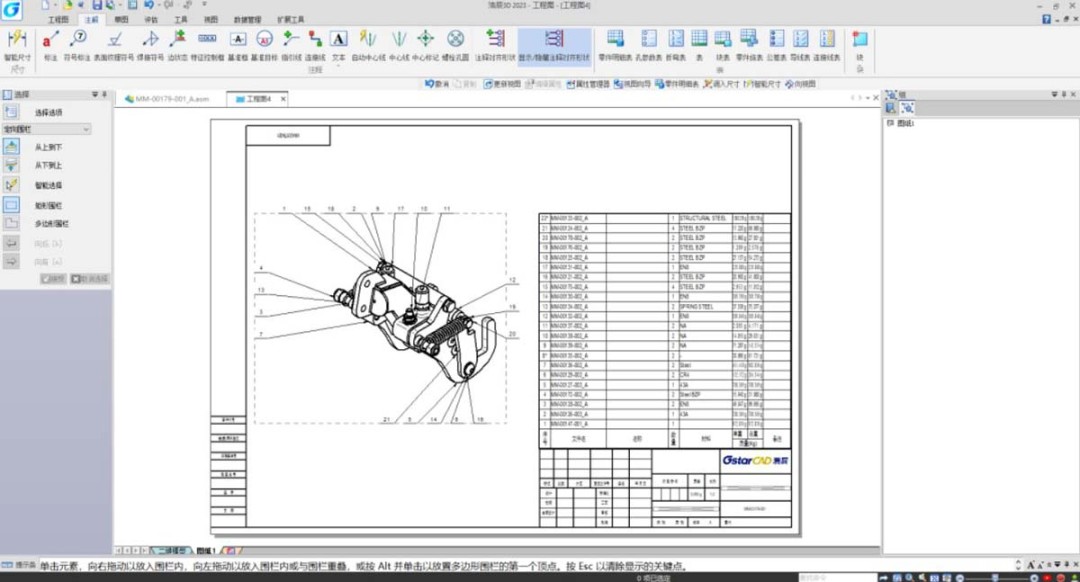

通过浩辰3D工程图界面的【注释】菜单，点击【零件明细表】读取需要生成BOM的图形，并可点击【属性】来设置不同样式、不同内容、不同规格的BOM表。尤其是在设计模型时设置了大量的属性，例如项目、名称、规格、版本、外形尺寸、材料、单重、表面处理、类别、单机数量、设计、备注等等，都可通过【列】来调整。

浩辰CAD建筑BOM物料表功能

点击浩辰CAD建筑工具箱材料统计功能后，框选需要统计范围，并左键选择表放置位置。

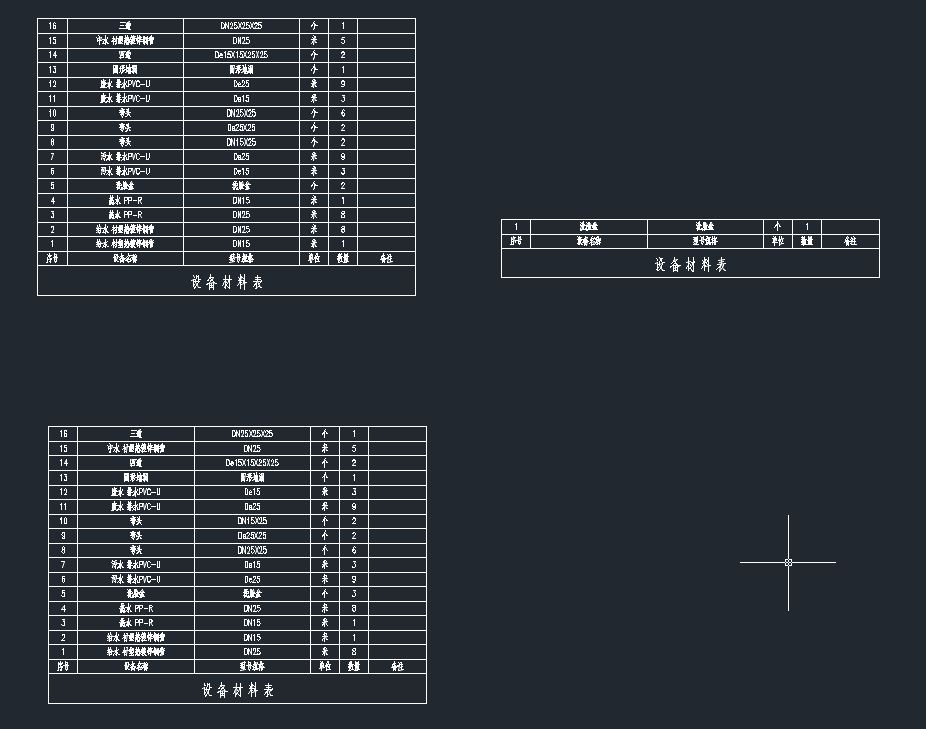

统计合并可将两个设备表中材料进行统计，合并成一张表格。
