batchplot怎么把cad转换pdfbatchplot将cad转换pdf的方法

1、从本站下载安装Batchplot，然后打开AutoCAD软件，进入界面，执行AP命令，加载Batchplot插件，

2、加载完成，执行BPLT命令，弹出批量打印对话框，查看CAD图纸，如果想要完整打印最外面的图框线条，必须在对话框中点击【图框形式】——【图块】，或者点击【图层】，

小编选择的是【图层】，然后点击下方的【图块与图层】——【从图中指定图块或图层】，回到CAD图纸，选中外面的一层线，

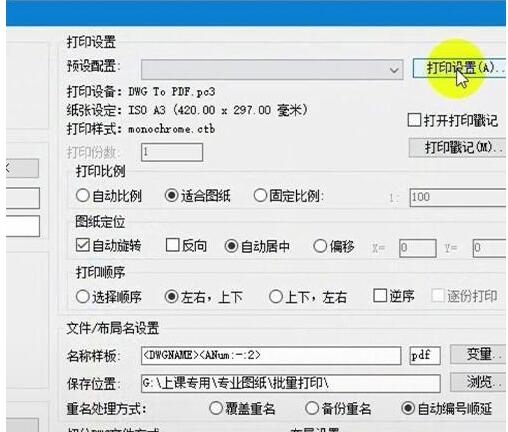

3、接着点击【输出选项】，如果你是通过打印机打印生成纸张，选择【直接批量打印】;本文介绍的是打印成PDF格式，选择【打印到文件】，记住文档保存位置，点击最上方的【打印设置】，

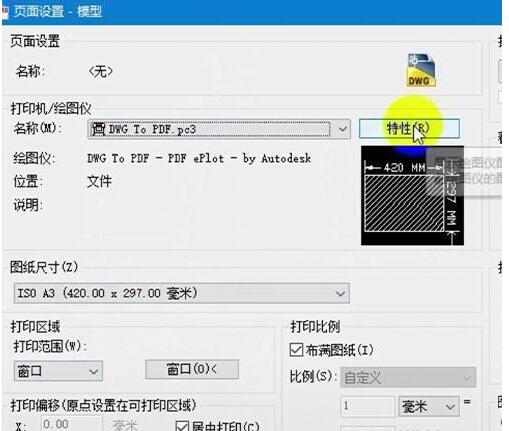

4、进入页面设置窗口，修改打印机名称为【DWG TO PDF】，自行设置图纸尺寸、打印区域，勾选【居中打印】和【布满图纸】选项，

5、点击【特性】，弹出对话框，点击【修改标准图纸尺寸】，找到你之前设置的图纸尺寸，确保一模一样，选好之后进行修改，把所有的参数都改为0，

6、回到页面设置窗口，点击【打印样式表】，选择黑白打印样式;点击【图形方向】，选择横向，最后点确定，

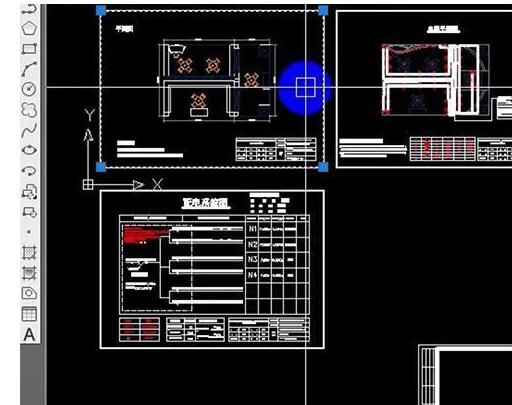

7、回到批量打印窗口，点击【选择要处理的图纸】，在AutoCAD中框住全部图纸，然后空格，图纸上显示打叉的就说明选中了，

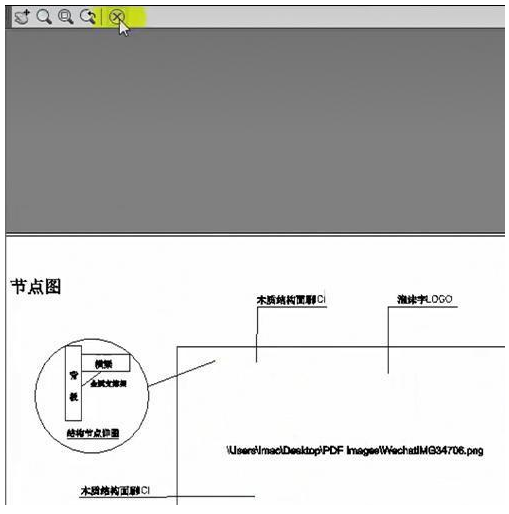

8、点击【预览】，查看打印效果，如果你觉得没问题，关闭预览，按住键盘上的【Esc】键，回到批量打印窗口，点击确定，Batchplot即可开始批量打印CAD图纸。
