绘制CAD图纸是建设人员的基本功。但要想图纸真正达到设计院的水准，图框的规范添加和设置是绕不开的一环。

很多人画图时只盯着模型空间，一到布局就束手无策。其实掌握了正确流程，这事远没有想象中复杂。下面把从开启图纸到完成图框配置的完整步骤拆开来讲，每一步配上关键截图，跟着操作就能上手。

1. 开启CAD图纸文件

打开需要添加图框的CAD图纸。如果还没画完也没关系，布局里的设置不影响模型空间的内容。

2. 切换到布局空间

在页面左下角的模型标签旁边，找到“布局1”或“布局2”，点击进入。注意，这里是布局不是模型空间，千万别搞混。

3. 打开页面设置管理器

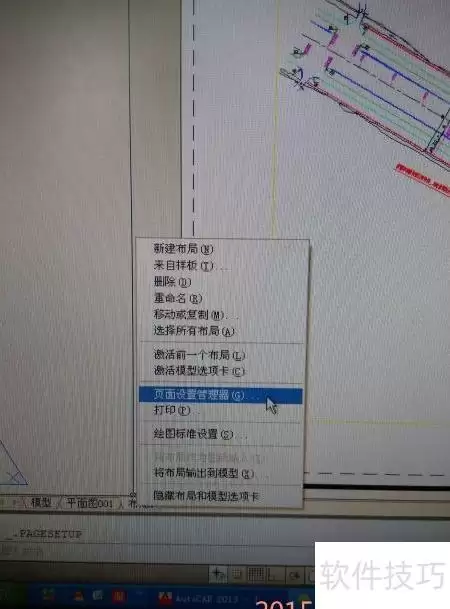

将鼠标悬停在布局标签上，右键单击，在弹出的菜单中选择“页面设置管理器”。这一步是后续所有打印设置的入口。

4. 进入编辑模式

弹出的管理器窗口中会列出当前布局的设置。点击“修改”按钮（也就是那个编辑图标），进入详细设置界面。

5. 选择虚拟打印机

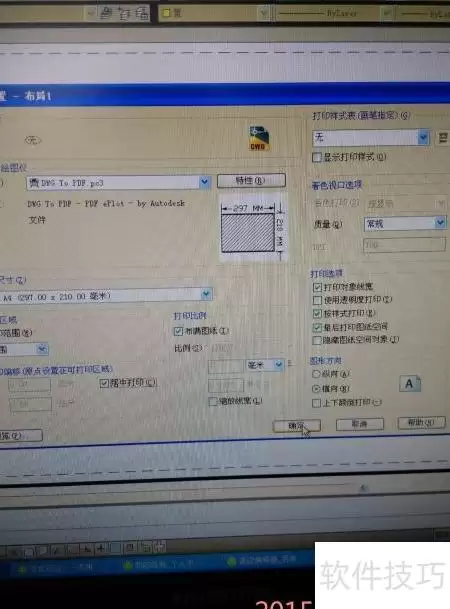

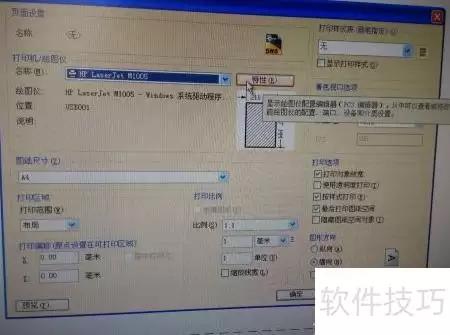

在设置界面中，首先找到“打印机/绘图仪”一栏，从下拉列表中选择合适的虚拟打印设备。具体选项如下：

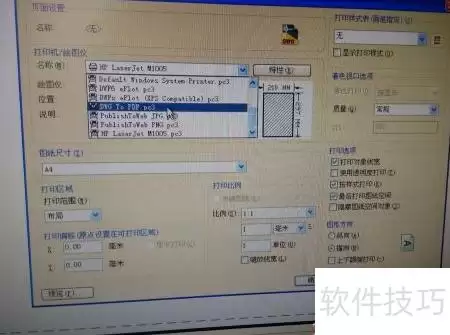

• 如果打算输出为PDF，就选DWG to PDF.pc3。
• 如果用真实打印机，就选对应的驱动。

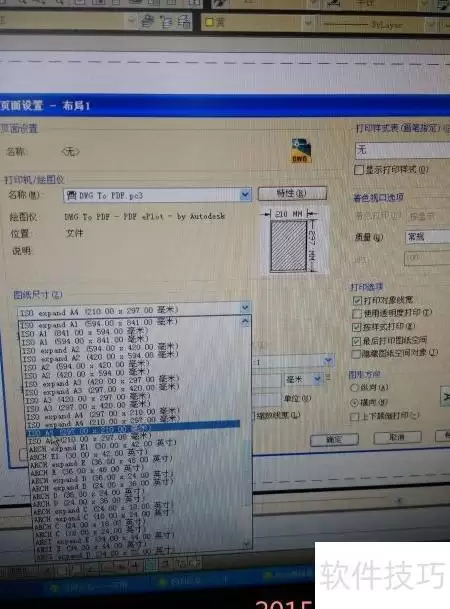

6. 指定图纸尺寸

根据图框的实际大小，在“图纸尺寸”里选择匹配的规格。A3、A4是常用尺寸，也可以自定义。

7. 设定打印区域

在“打印范围”下拉中选择“布局”或“窗口”，确保覆盖整个图框区域。确认后点击“确定”保存设置。

8. 微调其他参数

打印偏移、比例以及图纸方向（纵向或横向）可以根据具体需求自行调整。一般保持居中打印、1:1比例即可。但布局视口中的缩放需要单独处理。

9. 确认并关闭窗口

所有参数都设好后，点击“确定”关闭页面设置管理器。这一步仅仅是把布局打印设置定下来，还没真正插入图框。

10. 插入图块——图框

点击菜单栏的“插入” -> “块”。在打开的浏览窗口中，找到你预先准备好的图框文件（通常是.dwg格式）。选中后点击“打开”，然后根据提示指定插入点和比例，确认即可。图框会以块的形式出现在布局中。

11. 修改图框属性

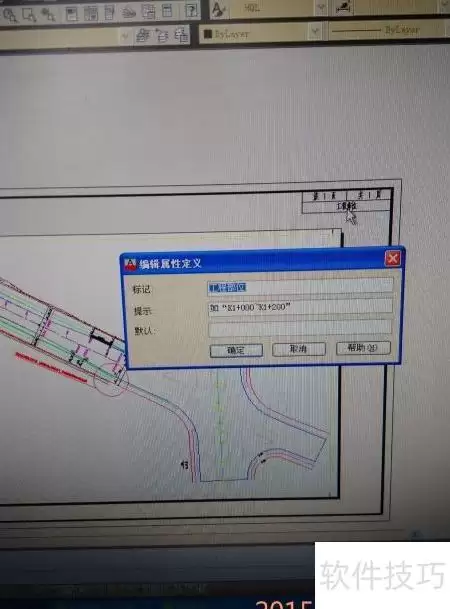

插入的图框通常包含一些属性定义，比如图号、图名、比例等。双击图框，会弹出增强属性编辑器，在这里填写具体的内容。如果感觉字体或对齐方式不理想，也可以直接编辑属性定义。

12. 调整特性参数

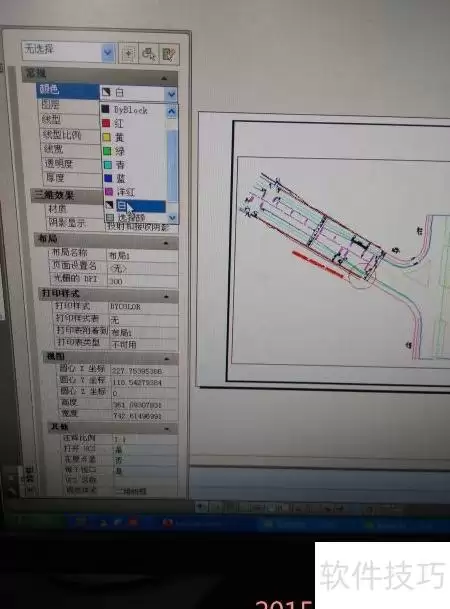

有时图框的线型、颜色或图层需要微调。选中图框，在菜单栏找到“修改” -> “特性”（或者直接按Ctrl+1）。在特性面板里修改线条宽度、颜色、比例等参数，确保与项目标准一致。

13. 设置视口范围

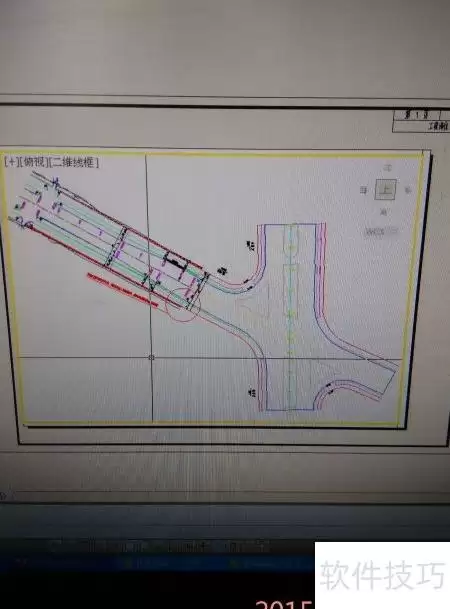

布局默认会有一个矩形视口，显示模型空间的内容。但通常需要自己绘制或调整这个视口的大小和位置，使其正好框住你想要打印的图纸区域。可以使用“视口”命令重新创建，也可以直接拉伸原有视口的边界。

14. 进入视口并锁定

将鼠标移到视口区域内部，双击鼠标左键，即可进入模型空间编辑模式。此时可以平移、缩放视图，把需要打印的内容调整到最佳位置。

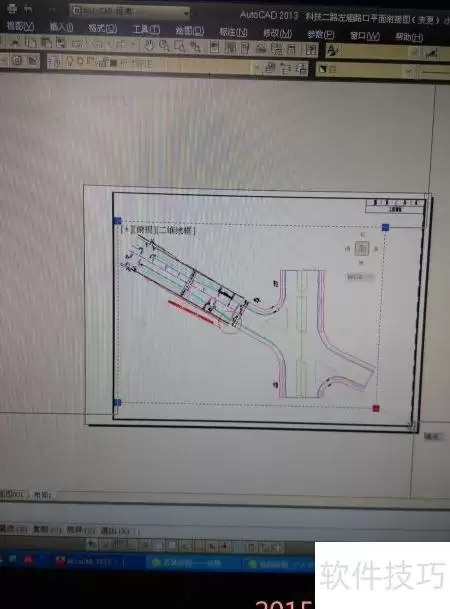

调整完成后，将鼠标移出视口（在布局空白处双击），退出编辑模式。视口边界自动加粗，表示已锁定。这样打印时就不会意外移动了。

15. 打印预览与输出

至此，图框已经成功添加到图纸中。点击菜单栏的“输出” -> “打印”，或直接按Ctrl+P。在打印设置中确认参数无误后，打开预览查看效果。如果满意，直接点击“确定”打印即可。
