富怡服装CAD排料的操作方法

1.单击【新建】，弹出【唛架设定】对话框，设定布封宽(唛架宽度根据实际情况来定)及估计的大约唛架长，最好略多一些，唛架边界可以根据实际自行设定;

2.单击【确定】，弹出【选取款式】对话框;

3.单击【载入】，弹出【选取款式文档】，单击文件类型文本框旁的三角按钮，可以选取文件类型是DGS、7a64e59b9ee7ad9431333337613235PTN、PDS、PDF的文件;

4.单击文件名，单击【打开】，弹出【纸样制单】对话框。根据实际需要，可通过单击要修改的文本框进行补充输入或修改。

5.检查各纸样的载片数，并在【号型套数】栏，给各码输入所排套数;

6.单击【确定】，回到上一个对话框;

7.在单击【确定】，即可看到纸样列表框内显示纸样，号型列表框内显示各号型纸样数量;

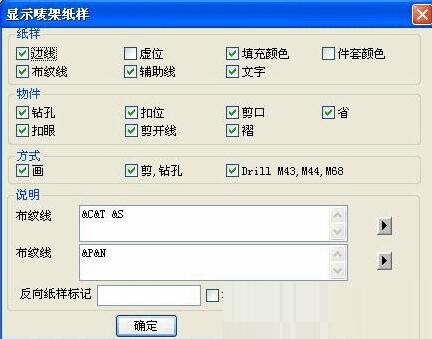

8.这时需要对纸样的显示与打印进行参数的设定。单击【选项】--【在唛架上显示纸样】弹出【显示唛架纸样】对话框，单击【在布纹线上】和【在布纹线下】右边的三角箭头，勾选【纸样名称】等所需在布纹线上下显示的内容;

9.运用手动排料或自动排料或超级排料等，排至利用率最高最省料。根据实际情况也可以用方向键微调纸样使其重叠，或用1键或3键旋转纸样等。(如果纸样呈未填充颜色状态，则表示纸样有重叠部份)。

10.唛架即显示在屏幕上，在状态栏里骇客查看排料相关信息，在【幅长】一栏里即是实际用料数;

11.单击【文档】--【另存为】，弹出【另存为】对话框，保存即可。
