CAD迷你看图测量长度的详细步骤

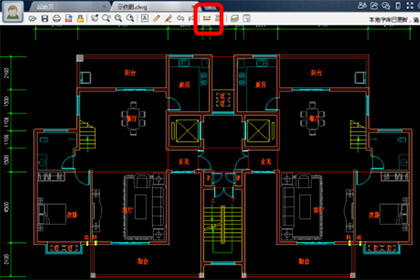

打开CAD迷你看图软件，点击文件夹图案，导入测量的CAD图纸文件。

点击智能测量快捷键，开始测量。选择需要测量目标，最简单的自然是直线，根据软件提示选择需要测量的起点和终点(也可以直接点击直线)，并移动指定标注位置按ESC退出，就会出现这条直线的长度，鼠标左键确定一下测量结果的位置，测量就完成了。

测量圆弧半径与直线操作步骤一样，把鼠标放到圆弧上，圆弧的半径显示出来后，点击左键确定测量位置，测量完成。

测量角度时需先选择第一条直线，再选择第二条直线，鼠标移动就能得出测量结果。

测量面积和周长就相对麻烦了，先点击测量按钮，选择测量面积选项，再依次点选边界端点(封闭图形才能测算面积)，按Esc或右键退出，就会在屏幕上显示该图形的面积和周长。
