UG建模机械配件封板模型的详细方法

1、新建建模文件，因为有多个拉伸体不能一次拉伸完成，以XY平面为草绘平面，进入草绘模式。

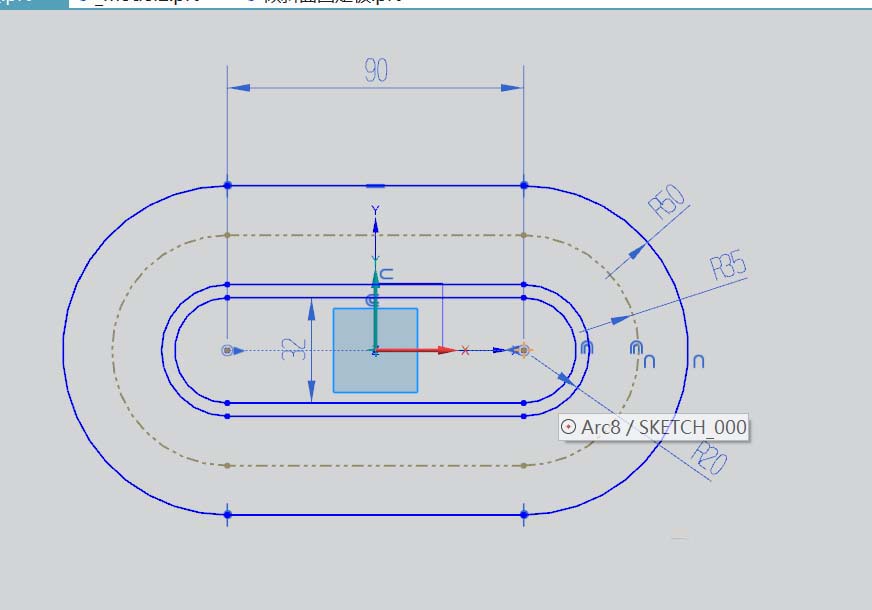

2、用轮廓线绘出大致轮廓，用标注与约束对轮廓线进行定位。具体参数如图。

3、用偏置曲线命令，对刚才绘出的轮廓线向内进行多次偏置，得到一组同心的轮廓线。将半径为35的轮廓线转为参考线。其它参数如图。

4、根据图纸所给尺寸，绘出一系列的圆。此为开孔的圆，因较多且不均匀分布，所以先在草图中绘好会比较方便。

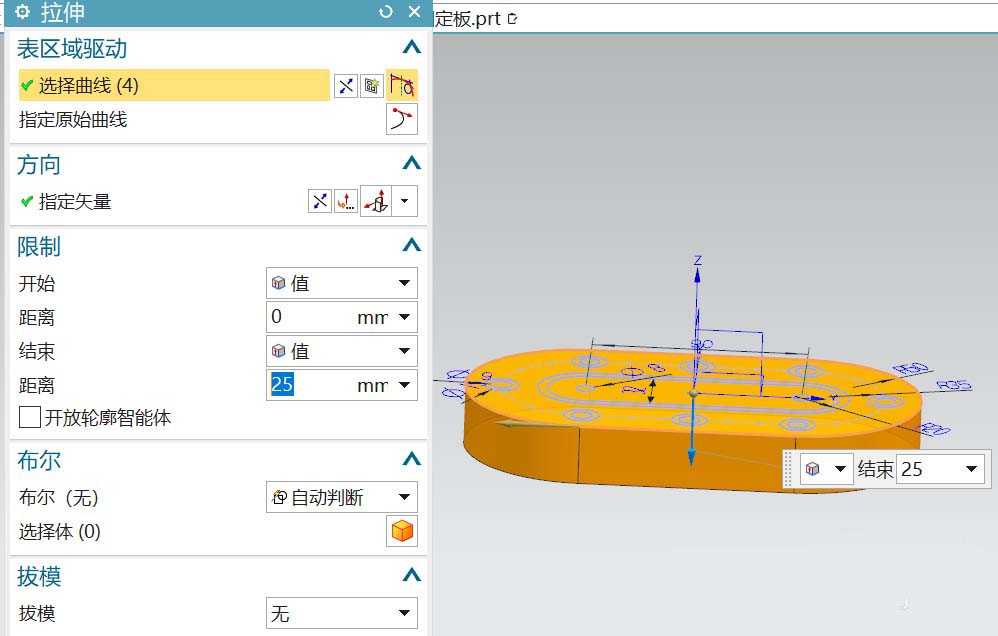

5、选用拉伸工具，分别拉伸三次，将主体构建完成。拉伸最大轮廓时，可向下拉伸，方便二次拉伸时选线，也可将拉伸成的实体隐藏再进行拉伸。

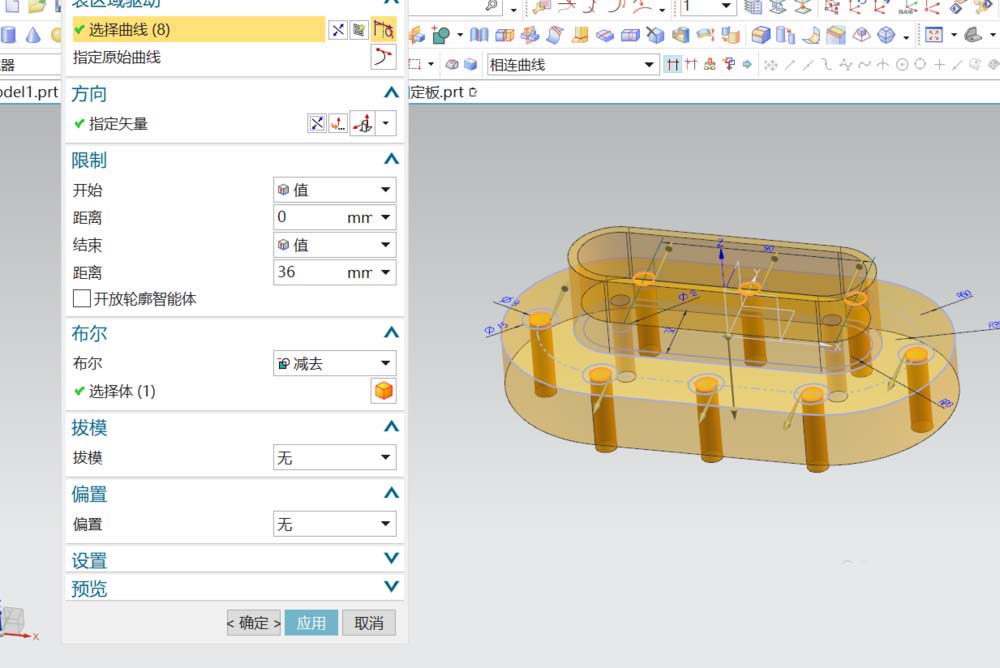

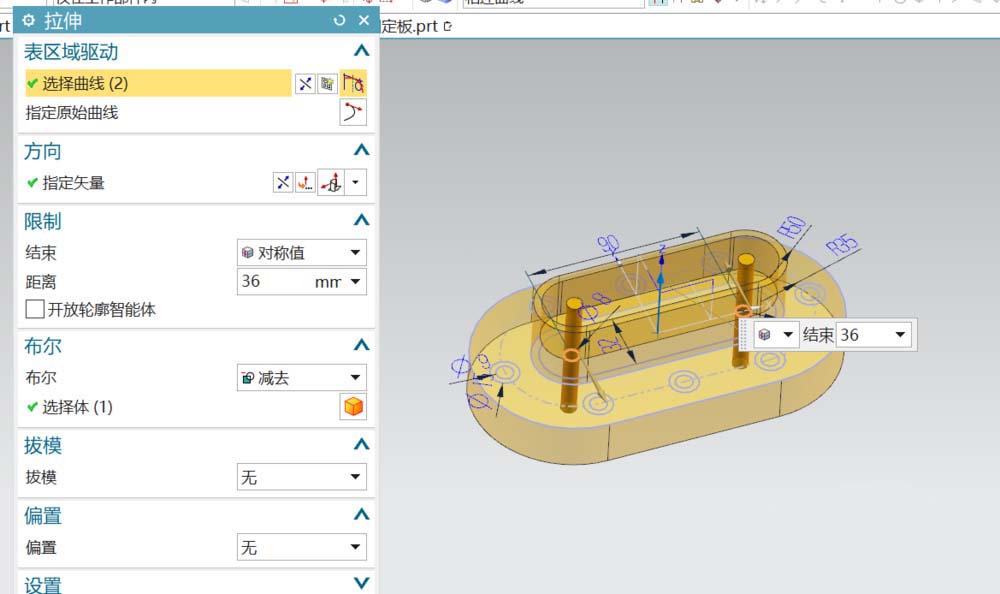

6、在进行开孔前，先将实体凸起处进行倒圆角，因为其圆角过大，如果没倒圆角就开孔，最后再倒圆角，得到的模型不是理想的。此时可以连同其它要倒圆角的地方一起完成。选用拉伸命令，对绘好的孔线进行拉伸，选用布尔求差;得到孔的造型，如图所示。最后对利边进行倒1的斜角，完成模型。

上面就是小编为大家带来的UG建模机械配件封板模型的详细步骤，一起来学习学习吧。相信是可以帮助到一些新用户的。
