UG零件开粗的操作方法

一、设置干涉面的刀路

首页是要设置干涉面的刀路。如：干涉面距离毛坯一个刀半径左右,高度略高于一个刀底R值

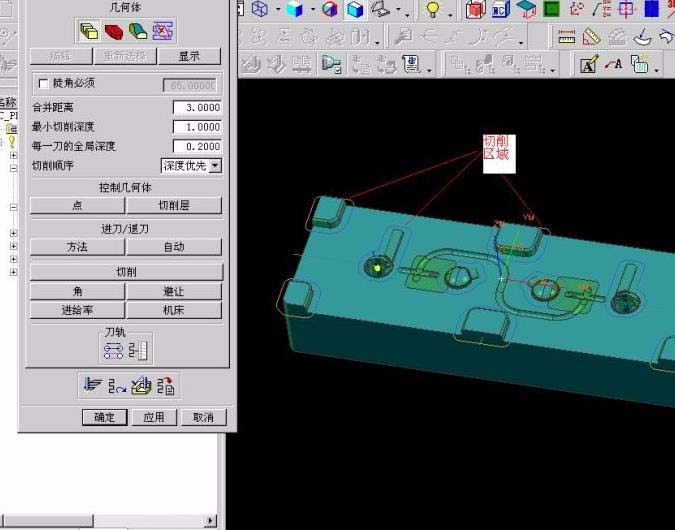

二、刀路计算的切削区域

如果在等高刀路中，若切削区域之间还有残料相连，可能会发生什么后果当然此例用等高做中加工更合理。

关于单向铣和双向铣，一般用在精加工。特别是光平面时。此方式效果要好于跟随外围和跟随部件。

三、切削步距的确定

UG的切削步距用刀径的百分比与其他软件有所不同。UG是按有效刀径的百分比来计算的。所谓有效百分比对于：

飞刀 =D-2R

平刀球刀 =D，因此确定百分比值时可按以下原则：

飞刀 90%--100%

平刀 65%--80%

球刀 30%以下。

刀径越大，百分比值越大。
