AutoCAD2020设置打印样式的详细步骤

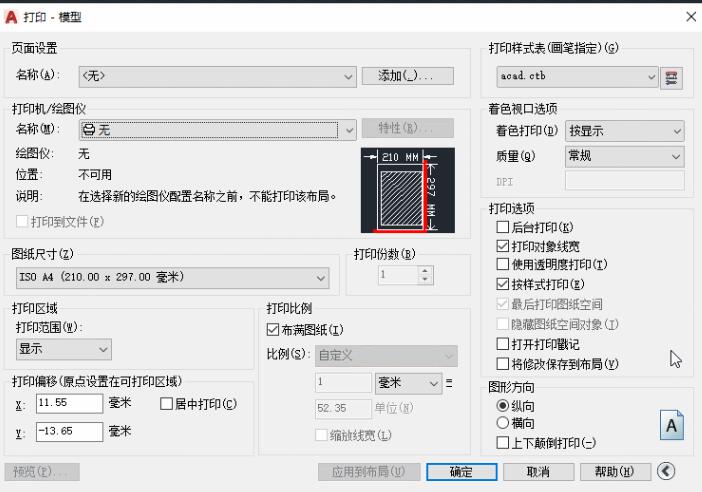

1、打开打印设置对话框

点击菜单栏上的“文件”-“打印”按钮或者点击“Ctrl+P”的组合键，打开打印设置对话框。

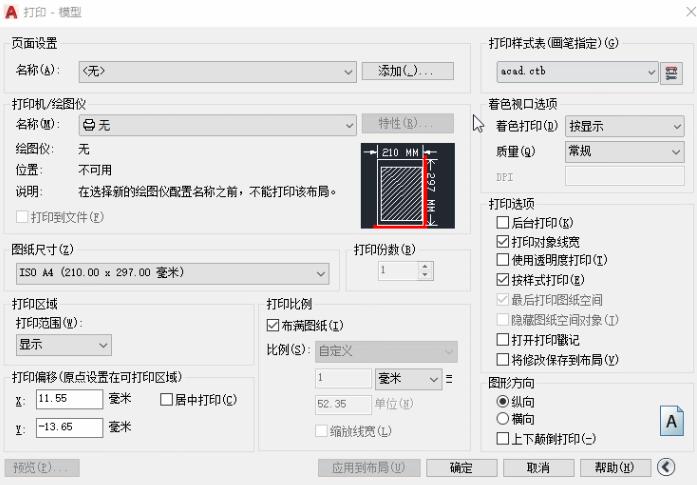

2、设置打印机/绘图仪

在下俩列表中选择一个电脑能够连接到的打印设备。

3、设置图纸尺寸

图纸尺寸取决与图纸的复杂程度和线条密度。一般加工厂和制造业图纸都选A4A3比较多一点，可以节约成本，然而建筑行业的图纸就要大的多，常用A2、A1，选择合适的尺寸，还要参考打印机能打多纸张。这里我们默认选择A4图纸的尺寸。

4、设置打印区域

单击打印区域中的打印范围，会出现一个下拉列表，分别是布局、界线、范围、显示、视图以及窗口。这里小编选了窗口，可以自己手动选择图中需要打印的部分。

5、设置打印偏移

此设置会基于您的打印机、绘图仪或其他输出而进行更改。尝试将打印居中或调整原点，但请记住，打印机和绘图仪在边的周围具有内置的页边距。小编这里选择勾选“居中打印”

6、设置打印比例

从下拉列表中选择打印比例。比例(例如 1/4” = 1’-0”)表示打印到“模型”选项卡中的比例。在布局选项卡上，通常以 1:1 比例进行打印。这里默认“布满图纸”

7、设置打印样式表

打印样式表提供有关处理颜色的信息。这里小编选择了acad.ctb的样式。

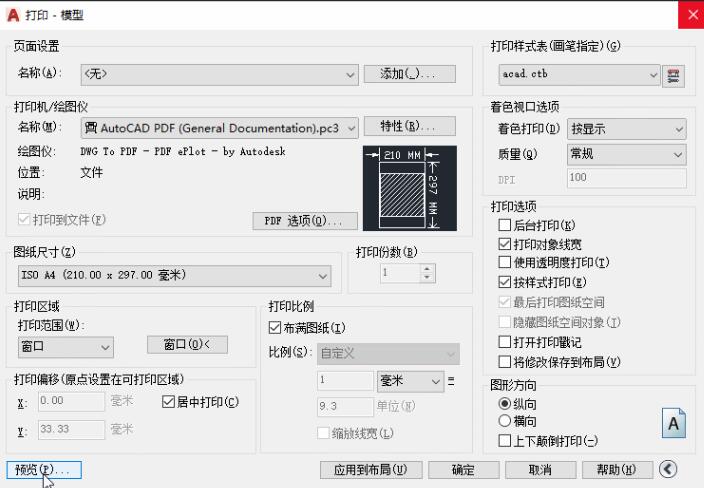

8、预览

“预览”用于检查各个选项的设置效果，退出“预览”，按ESC，返回打印设置页面。

9、设置pdf保存路径

预览确认没有任何问题之后，单击“确定”，根据自己的需要，将pdf保存路径设置在你方便查找的位置中。
