Excel子母饼图制作详解：一步步教你呈现层级数据

在数据可视化中，如何清晰展示整体与局部的关系，是个常见需求。子母饼图（或称复合饼图）正是解决这类问题的利器，它能将主饼图中的某个扇区进一步拆解，形成二级明细。不少朋友对它的制作步骤还不太熟悉，下面我们就通过一个具体的案例，手把手带你完成。

excel表格中怎么制作子母饼图

我们用一个简单的例子来演示：假设要分析团队出行的交通工具选择，其中“汽车”这个大类别下，又细分为“燃油车”和“电动车”两种。这种有层级结构的数据，就非常适合用子母饼图来呈现。

第一步，得先调整一下数据源的布局。关键是把第二级的明细数据（比如“燃油车”和“电动车”），直接插入到第一级的总分类表格中。通常，把它们放在主类别“汽车”的后面就行，这样Excel才能识别出哪些数据需要被提取到第二层饼图中。

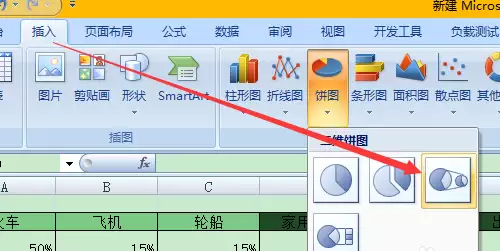

数据准备好之后，就可以开始制图了。选中整个数据区域，点击【插入】选项卡，在【图表】组中找到【饼图】。在下拉菜单里，选择“子母饼图”或“复合饼图”（不同Excel版本名称略有差异）。

点击之后，一个默认样式的子母饼图就生成了。为了让图表更简洁，我们可以单击右侧的图例，直接按Delete键将其删除。后续我们会用更直观的方式展示标签。

接下来是核心设置。在饼图上右键单击，选择【设置数据系列格式】。这个窗口决定了子母饼图如何分割数据。

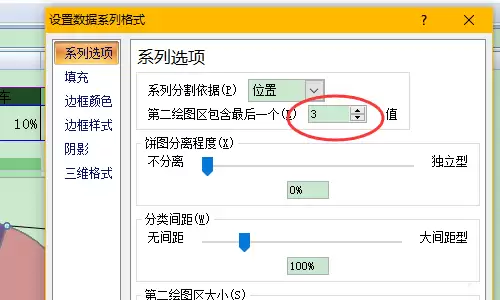

在右侧弹出的窗格中，找到【系列选项】。这里需要调整两个关键参数：一是“第二绘图区中的值”，它决定了有多少个数据项会被归入右侧的子饼图；二是“第二绘图区大小”，可以调整子饼图相对于主饼图的比例。

设置时有个小技巧：观察图表上方的公式栏。默认的系列值范围可能包含了整个数据区域。我们需要手动将公式中的列标识（例如“G”）修改为实际包含我们所有数据的列（例如“F”），以确保所有数据都被正确引用。

参数调整好后，图表的基本形态就出来了。但你会发现，子饼图（汽车分类）的比例显示的是其内部细分项的占比，而我们通常希望它展示的是“汽车”在整个出行方式中的总占比。这就需要通过调整数据系列格式中的分割依据（如按位置或百分比）来实现，让主饼图正确显示“汽车”作为一个整体的份额。

图表结构没问题了，现在来完善信息。在图表上右键单击，选择【添加数据标签】。默认添加的往往是百分比数值。

只有百分比还不够直观，我们还需要知道每个扇区代表什么。再次右键单击刚添加的数据标签，选择【设置数据标签格式】。

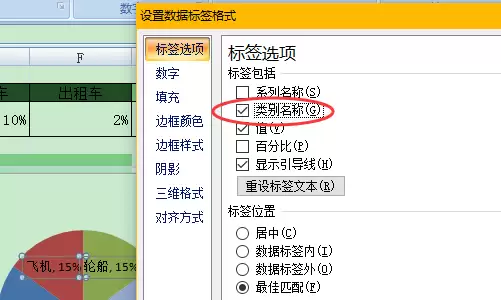

在标签格式窗格中，勾选【类别名称】。你还可以根据需要，调整标签的分隔符（如换行符、逗号等），让“类别名称”和“百分比”的显示更清晰美观。

至此，一个信息完整、层次分明的子母饼图就制作完成了。它既能一眼看清“汽车”在总出行方式中的占比，又能详细展示其内部“燃油车”与“电动车”的构成情况，可谓一举两得。
