在AutoCAD里绘图，标注的清晰度至关重要。

默认的白色标注在深色背景上固然醒目，但遇到复杂图纸或个人偏好时，调整标注颜色就成了一个很实际的需求。

今天，我们就来详细梳理一下在AutoCAD 2020中修改标注尺寸颜色的完整步骤，操作直观，一学就会。

首先，启动你的AutoCAD 2020，打开需要处理的图形文件。

你会看到，当前的尺寸标注颜色通常是默认的白色，如下图所示。

第一步：进入标注样式管理器

修改标注样式的核心入口是“标注样式管理器”。

有两种常用方法可以打开它：

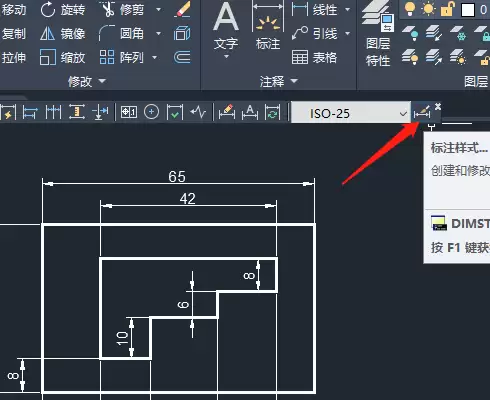

• 方法一：直接在功能区或工具栏上找到并点击“标注样式”的图标。

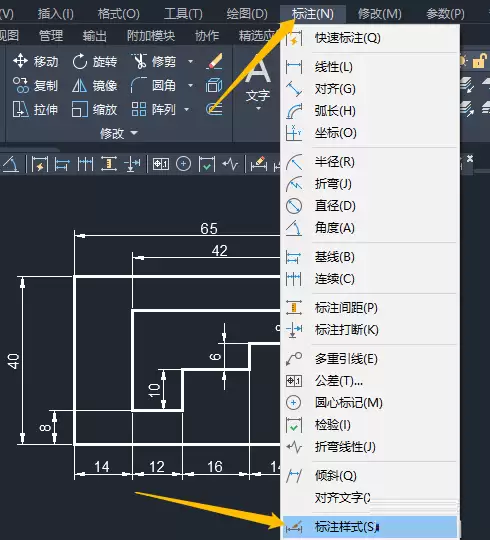

• 方法二：通过顶部菜单栏，依次点击“标注”->“标注样式”。

第二步：修改尺寸线与尺寸界线颜色

在弹出的“标注样式管理器”对话框中，选中你当前使用的标注样式（通常是“Standard”或你自定义的样式），然后点击右侧的“修改”按钮。

接下来，会进入详细的修改界面。

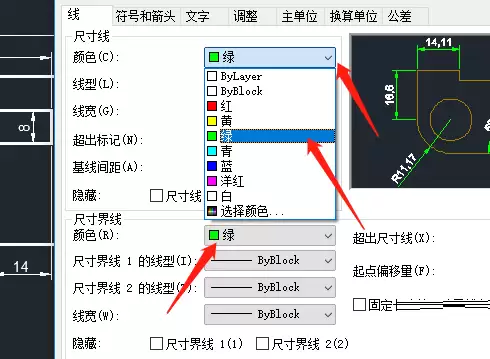

首先切换到“线”选项卡。在这里，你可以分别设置“尺寸线”和“尺寸界线”的颜色。

比如，想将它们改为绿色，只需在对应的颜色下拉列表中，选择“绿”即可。

第三步：修改标注文字颜色

尺寸线和界线的颜色改好了，标注数字的颜色当然也要同步调整。

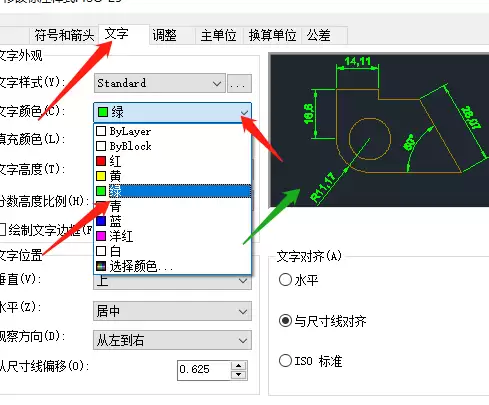

切换到“文字”选项卡，找到“文字颜色”的设置项。

同样地，从下拉菜单中将其修改为绿色，或者其他任何你需要的颜色。

完成所有颜色设置后，点击“确定”保存修改，然后关闭标注样式管理器。

回到绘图区域，你会发现所有的尺寸标注都已经按照新的颜色设置更新了，整个图纸看起来焕然一新。

总结

整个过程其实并不复杂，关键在于找到“标注样式管理器”这个控制中枢。

通过它，你不仅能统一修改颜色，还能对箭头、文字、单位等所有标注属性进行全局调整，效率远比逐个修改标注高得多。

希望这个清晰的步骤能帮你更好地驾驭AutoCAD的标注功能。
