AutoCAD 2020 中用 B 命令创建块

AutoCAD 2020 是 Autodesk 公司旗下的经典 CAD 软件。它在机械设计、工程制图、土木建筑、服装加工等领域地位依然稳固。

这个版本延续了稳定性，还在效率上做了优化。例如采用 2018 TrustedDWG 文件格式，让保存、移动、复制等基础操作更顺滑。

今天要聊的是一项高频操作——用 B 命令创建块。为什么说它高频？因为重复使用的图例或标准化组件，使用块能省去大量重复劳动。

下面介绍具体步骤。

步骤1：输入 B 命令激活块定义

双击打开 AutoCAD 2020。在底部的命令行里输入创建块指令 「B」，然后按空格键确认。此时，块定义功能就被激活了。

步骤2：设置块名称并选择对象

弹出 「块定义」 对话框。在这里，你需要输入一个自定义的块名称——方便后续识别即可。然后点击对话框内的 「选择对象」 按钮。

步骤3：框选图形对象

回到绘图画布，按住鼠标左键，框选所有需要纳入块定义的图形对象。再按空格键确认选择。

步骤4：拾取基准点

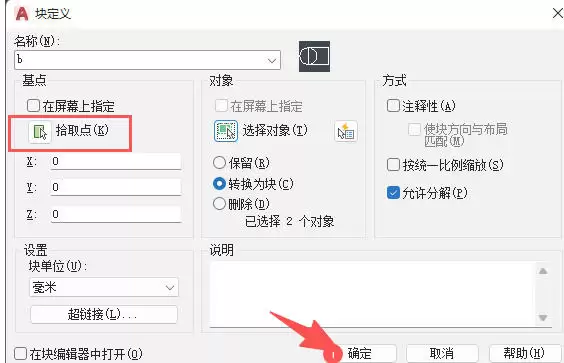

完成选择后，再次回到对话框，点击 「拾取点」 按钮。这一步很关键，因为它决定了块插入时的默认基准点——后续调用块时，光标捕捉的就是这个点。

步骤5：选择插入点

在画布中点击目标图形，比如矩形的中点，作为基准插入点。

步骤6：确认并创建块

最后，回到对话框检查所有参数——块名称、对象选择、基准点都确认无误后，点击 「确定」，块就创建完成了。
