AutoCAD 2020 页面设置优化指南

AutoCAD 2020 是 Autodesk 面向工程设计领域推出的专业级 CAD 平台。它底层基于 TrustedDWG 技术，为建筑师、工程师和制图人员提供从二维草图到三维实体建模的完整工具链。

这一版本在性能上有了质的飞跃：

• 图纸保存耗时压缩到 半秒以内。
• 固态硬盘环境下的部署效率比前代提升 一半。
• 三维导航响应速度最高可达以往的 十倍。

对于经常出图的朋友来说，页面设置是每次打印前都绕不开的关键环节。下面就来聊聊，在 AutoCAD 2020 中如何快速创建页面设置，让出图流程更顺畅。

操作步骤

1. 打开布局选项卡

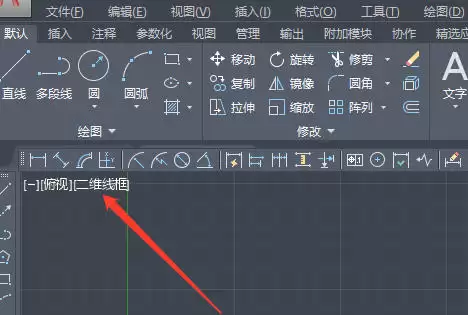

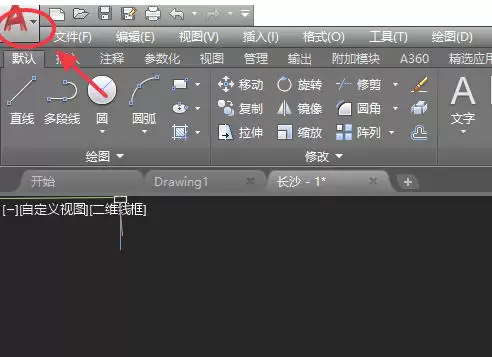

   打开 AutoCAD 2020 及目标图形文件。点击界面下方的「布局」选项卡，切换到布局出图工作界面。

2. 调出页面设置管理器

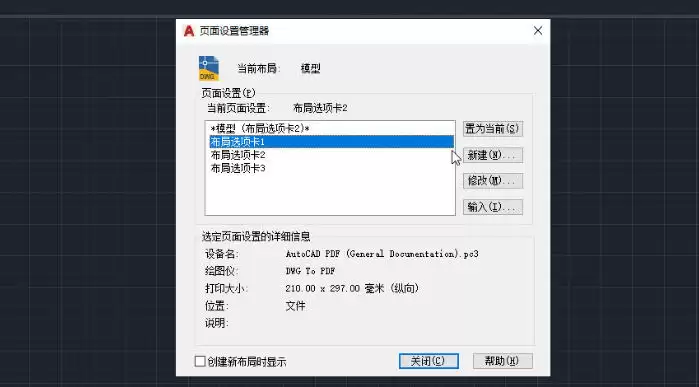

   右键点击布局选项卡，选择「页面设置管理器」。或者直接输入快捷键 PAGESETUP 按回车，调出设置面板。

3. 新建页面设置
   在弹出的对话框中，点击「新建」按钮。输入一个自定义的名称（例如“A3横向”或“标准打印”），点击「确定」进入参数配置页。

4. 配置打印参数
   在设置面板中，选择对应的打印机、目标图纸尺寸、打印范围。这些参数需要适配当前布局的出图规格要求。例如，出A3图就选A3，出图范围一般选“布局”或“窗口”。

5. 配置打印样式
   继续在设置面板中选择对应的打印样式表，配置线宽、颜色打印规则。这些决定了图纸打印出来后的视觉效果。调整完成后点击「确定」保存参数。

6. 应用并关闭
   返回页面设置管理器，将刚新建的页面设置置为当前，点击「关闭」即可。如果同一个文件里有多张布局需要不同尺寸的出图，重复上述步骤分别创建设置。这样就能统一管理，避免每次打印都要重新调整参数。
