7月9日消息，AMD下一代Medusa Point Zen 6架构APU再次现身Geekbench数据库，性能数据较此前进一步提升。

爆料者HXL发现的这款工程样品编号为100-000001713-33_N，搭载于Plum-MDS1评估平台，采用全新FP10 BGA封装。该平台专为功耗28W至45W范围内的下一代AMD SoC设计。

这颗被识别为锐龙9系列的芯片配置10核心20线程，核心布局采用4颗Zen 6性能核加6颗Zen 6c能效核的混合架构。

配备10MB二级缓存和32MB三级缓存，不过三级缓存容量可能存在误报。芯片标称基础频率2.40GHz，但实际运行频率仅为2.00GHz至2.06GHz左右。

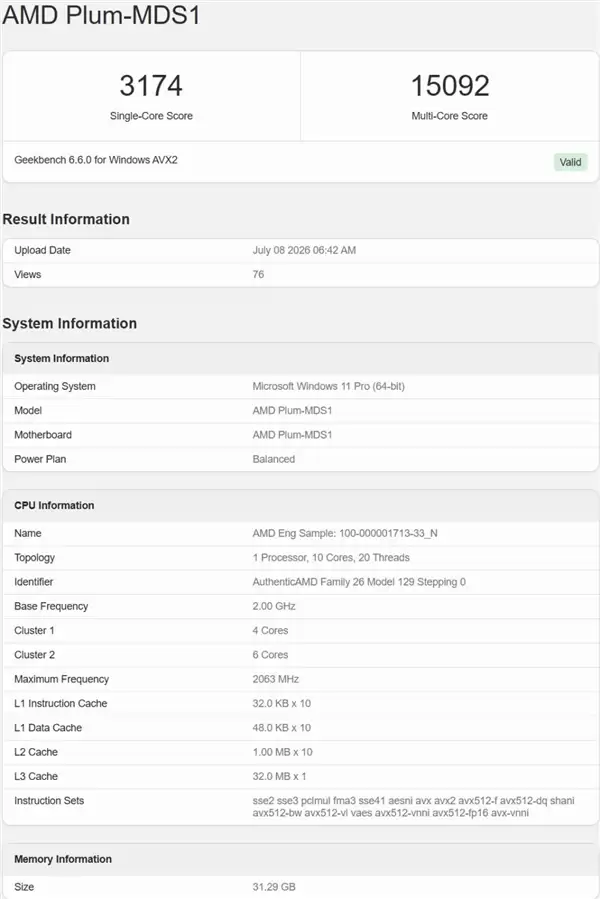

Geekbench 6.6.0测试中，这颗低频工程样品单核得分3174分，多核得分15092分。对比锐龙AI 9 365在相同基准测试中的平均成绩，单核性能高出约29%，多核性能高出约22%。

考虑到Zen 5芯片加速频率高达5.0GHz，而Zen 6样品仅运行在2.0GHz，这一代架构的IPC提升相当惊人。

此次Geekbench跑分还首次确认Zen 6架构支持FP16 AVX-VNNI指令集。这意味着AMD将在下一代Zen 6 SoC中提供完整的半精度浮点向量神经网络指令功能。

这一指令集层面的演进有望与NPU及GPU加速协同，提升端侧AI任务的整体吞吐与能效表现。

工程样品通常运行在远低于最终量产版的频率下，因此正式发布时Zen 6 APU与现有Strix Point之间的性能差距仍有可能进一步拉大。

此前泄露信息显示，AMD计划通过将10核APU与12核桌面CCD组合，为旗舰型号堆叠至多22个CPU核心。集成显卡预计配备8组RDNA 3.5+计算单元。

Medusa Point预计2027年发布，外界普遍押注其首次亮相将落在CES 2027。
